MAGSY · Magnetické upínače · KÓD 31032
Magnetické upnutí pro soustružení a broušení
Magnetický upínač pomáhá přidržet vhodný feromagnetický obrobek při obrábění. Toto provedení je určeno pro soustružení a broušení. Výběr musí odpovídat rozměrům dílu, jeho stykové ploše a silám při plánované operaci.
140 N/cm²Upínací síla
800 mmPrůměr
420 kgHmotnost
Kde výrobek můžete využít
- Upnutí ocelového obrobku
Pro upevnění dílu s vhodnými magnetickými vlastnostmi a dostatečným kontaktem s upínací plochou.
- Opakovaná výroba
Pro opakované ustavení obdobných obrobků při dodržení podmínek obrábění.
- Přístup k obráběné ploše
Pro operace, při kterých je výhodné magnetické přidržení ze spodní strany dílu.
Co zohlednit při výběru a používání
Upínací plochu i obrobek udržujte čisté. Uváděná upínací síla na jednotku plochy sama neurčuje bezpečnost celé operace: rozhoduje materiál, tloušťka, skutečný kontakt i směr obráběcích sil. Rozteč pólů a provedení zvolte podle velikosti obrobku.
Časté otázky k tomuto výrobku
Lze upínat libovolný kov?
Magnetický upínač vyžaduje vhodný feromagnetický materiál. Nemagnetické barevné kovy přímo neupne.
Stačí vynásobit plochu obrobku uvedenou silou?
Takový výpočet nepostihuje všechny podmínky upnutí. Je třeba zohlednit tloušťku a tvar dílu, jeho kontakt s póly i síly vznikající při obrábění.
Další informace, upozornění a shody

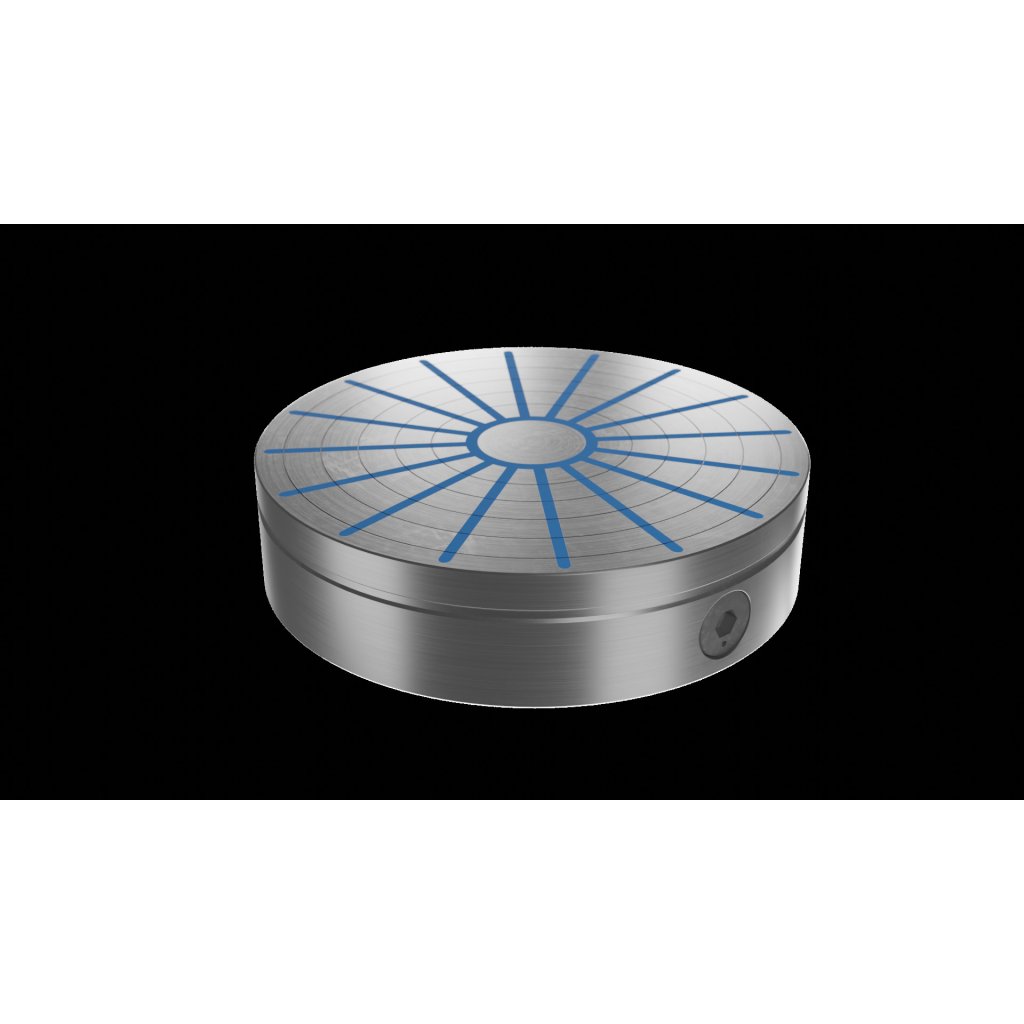

Konstrukce
- Robustní pólová deska s radiálními póly
- Limit sbroušení pólové desky: 5 mm
- Dvojitý, vysoce výkonný neodymový magnetický systém
- Pevná ocelová základna s robustním přepínacím mechanismem
- Maximální upínací síla až 140 N/cm2 v závislosti na velikosti upínace a obráběných komponentu
Použití upínače
- Soustružení a broušení obrobku kruhového tvaru
- Obrábění čela, vnitřního a vnějšího průměru je možné odděleně, nebo v jedné operaci
Součást balení
- Přepínací klíč
- Magnet je dodáván bez středového vrtání
Upevnění upínače na stroj
- Základna má ze spodní strany zahloubení se dvěma až čtyřmi dírami pro upnutí na vhodnou přírubu.
Technické parametry
Kód 31032
