Novinky v magnetických úchytech: přehled typů a jejich využití v praxi
Magnetické úchyty pro profesionální použití: typy, výběr a nosnost
Magnetické úchyty umožňují rychlé upevnění předmětů ke kovovým konstrukcím bez svařování, lepení nebo vrtání do podkladu. Používají se v dílnách, výrobních provozech, skladech, obchodech, kancelářích i při montáži různých technických zařízení.
- Dozvíte se, jak magnetický úchyt funguje a čím se liší od běžného magnetu.
- Představíme ploché, závitové, válcové a pogumované magnetické úchyty.
- Vysvětlíme, kdy použít vnější závit, vnitřní závit, otvor pro šroub nebo háček.
- Poradíme, jak správně posuzovat odtrhovou sílu a skutečnou nosnost.
- Ukážeme, proč úchyt na svislé stěně udrží méně než na stropě.
- Doplníme vhodné produkty pro pevnou montáž i rychlé zavěšování.
Magnetické úchyty patří mezi nejuniverzálnější magnetické prvky. Jejich základem je permanentní magnet vložený do ocelového pouzdra, které soustřeďuje magnetické pole na pracovní plochu a pomáhá zvýšit přídržnou sílu.
Na rozdíl od samostatného magnetu je úchyt připravený pro konkrétní způsob montáže. Může obsahovat otvor pro zápustný šroub, vnitřní nebo vnější závit, závitovou stopku, háček, oko nebo pogumovaný povrch.
Co je magnetický úchyt a jak funguje?
Magnetický úchyt je sestava tvořená magnetem a zpravidla také ocelovým pouzdrem. Pouzdro chrání magnet před částí mechanického namáhání a zároveň směruje magnetický tok k otevřené pracovní straně.
Díky tomu může magnetický úchyt při stejném průměru dosahovat vyšší přídržné síly než samostatný neodymový nebo feritový magnet. Nejsilnější je však obvykle pouze na své aktivní pracovní ploše.
Jaké jsou hlavní výhody magnetických úchytů?
- rychlá instalace bez zásahu do ocelového podkladu,
- snadné přemístění nebo odstranění,
- vysoká přídržná síla při kompaktních rozměrech,
- možnost připojit hák, madlo, držák nebo jiný konstrukční prvek,
- opakované použití bez zanechání otvorů,
- široký výběr závitů, rozměrů a provedení.
Kde se magnetické úchyty používají?
Magnetické úchyty jsou vhodné všude tam, kde je k dispozici feromagnetický podklad, například ocelový regál, nosník, strojní konstrukce, rozvaděč, kovová skříň nebo ocelový profil.
Nejčastější způsoby použití
- upevňování krytů, panelů a ochranných prvků,
- zavěšení kabelů, osvětlení, cedulí a nářadí,
- montáž snímačů, kamer, měřidel a signalizace,
- dočasné uchycení přípravků ve výrobě,
- organizace pracoviště, skladu nebo dílny,
- upevnění reklamních materiálů a výstavních prvků,
- montáž držadel, oček, háků a závěsných systémů.
Ploché magnetické úchyty
Ploché magnetické úchyty mají nízkou konstrukční výšku a velkou aktivní plochu. Používají se především tam, kde má úchyt přiléhat přímo k ocelovému podkladu a nezabírat zbytečně mnoho prostoru.
Ploché úchyty s otvorem pro zápustný šroub
Otvor umožňuje upevnit úchyt ke dřevu, plastu nebo jiné konstrukci. Hlava šroubu je zapuštěna do těla úchytu, takže nepřekáží na pracovní straně.
Úchyt se šroubuje ke konstrukci, která se má následně magneticky přichytit k ocelovému povrchu. Není určen k tomu, aby byl otvorem přišroubován přímo k ploše, ke které se má magneticky přitahovat.
Ploché úchyty se závitem
Vnitřní nebo vnější závit umožňuje připojit další konstrukční prvek, například madlo, šroub, oko, držák, distanční sloupek nebo hák.
Výhoda: jednoduché pevné spojení bez nutnosti lepit nebo mechanicky upravovat samotný magnet.
Magnetické úchyty se stopkou a závitem
Magnetické úchyty se stopkou jsou vhodné pro technické sestavy, ve kterých se úchyt připojuje k držáku, profilu nebo jinému konstrukčnímu dílu.
- úchyty se stopkou a vnějším závitem,
- úchyty se stopkou a vnitřním závitem,
- válcové úchyty s vnitřním závitem,
- válcové úchyty bez závitu,
- mosazná válcová pouzdra s přesnou tolerancí.
Vnější závit
Úchyt s vnějším závitem lze zašroubovat do matice, závitového otvoru nebo konstrukčního profilu. Hodí se pro montáž držadel, přípravků, senzorů a různých dočasných upevňovacích systémů.
Výhodou je rychlá výměna a možnost měnit polohu celé sestavy bez vrtání do ocelového podkladu.
Vnitřní závit
Do vnitřního závitu lze našroubovat šroub, závitovou tyč, hák, oko nebo jiný doplněk. Úchyt tak může sloužit jako univerzální magnetická základna.
Válcové magnetické úchyty
Válcové úchyty se často vkládají do připraveného otvoru v konstrukci. Hodí se například do strojních součástí, přípravků, uzávěrů nebo automatizačních systémů.
Pozor na nadměrné dotažení
Magnetický materiál uvnitř úchytu je tvrdý, ale křehký. Závit nebo připojený šroub proto neutahujte větší silou, než doporučuje výrobce. Nadměrné mechanické namáhání může poškodit magnet, pouzdro nebo závit.
Magnetické háčky
Magnetický háček tvoří magnetický úchyt se závitem a odnímatelný hák. Stačí jej přiložit k vhodnému ocelovému povrchu a lze jej ihned použít bez vrtání nebo lepení.
Co lze pomocí magnetických háčků zavěsit?
- nářadí a pracovní pomůcky,
- kabely, prodlužovací přívody a lehké hadice,
- osvětlení a dekorační prvky,
- informační tabule a reklamní materiály,
- kuchyňské nebo dílenské vybavení,
- lehké závěsy a organizéry.
Velkou výhodou magnetických háčků je jejich mobilita. Háček lze opakovaně přesouvat a měnit jeho polohu podle aktuální potřeby.
Proč magnetický háček na stěně unese méně než na stropě?
Uváděná odtrhová síla se zpravidla vztahuje ke kolmému odtržení magnetu od silné ocelové desky. Při umístění na strop působí zatížení přibližně ve stejném směru.
Na svislé stěně však háček zatěžuje magnet do strany. O výsledku potom rozhoduje také tření mezi úchytem a povrchem. Háček proto může začít klouzat při výrazně menším zatížení, než odpovídá uvedené odtrhové síle.
Jak zvýšit stabilitu háčku na svislé ploše?
- Použijte čistý, rovný a dostatečně silný ocelový povrch.
- Odstraňte prach, mastnotu a volnou rez.
- Zvolte větší průměr magnetického úchytu.
- Použijte pogumovaný úchyt s vyšším třením.
- Nepřekračujte bezpečné zatížení ověřené praktickou zkouškou.
Pogumované magnetické úchyty
Pogumované magnetické úchyty jsou potažené ochrannou vrstvou, která omezuje poškrábání citlivého podkladu a zvyšuje tření mezi úchytem a povrchem.
Pogumování ale vytváří malou vzdálenost mezi magnetem a ocelí. Kolmá odtrhová síla proto může být nižší než u srovnatelného úchytu bez gumové vrstvy. Při bočním zatížení však může vyšší tření přinést lepší stabilitu.
Neodymové a feritové magnetické úchyty
Magnetické úchyty mohou obsahovat neodymový, feritový nebo jiný permanentní magnet. Materiál ovlivňuje sílu, rozměr, cenu i teplotní odolnost úchytu.
Neodymové magnetické úchyty
Neodymové úchyty dosahují vysoké přídržné síly při relativně malém průměru. Hodí se pro kompaktní konstrukce, mobilní držáky a aplikace, ve kterých je důležitý poměr síly a velikosti.
Feritové magnetické úchyty
Feritové úchyty jsou obvykle slabší a rozměrově větší, ale mohou být vhodné pro jednodušší aplikace, kde není nutná extrémní přídržná síla.
Jak správně posuzovat odtrhovou sílu?
Odtrhová síla udává sílu potřebnou k oddělení magnetického úchytu od ocelového protikusu za stanovených podmínek. Nejde o zaručenou nosnost ve všech způsobech použití.
Co ovlivňuje skutečnou sílu magnetického úchytu?
- tloušťka a druh ocelového protikusu,
- rovnost a čistota povrchu,
- velikost kontaktní plochy,
- barva, lak, guma nebo jiná mezivrstva,
- směr působícího zatížení,
- vibrace, nárazy a dynamické pohyby,
- teplota a provozní prostředí,
- opotřebení nebo poškození úchytu.
Nejvyšší síly se dosahuje při přiložení celé pracovní plochy k čisté, rovné a dostatečně silné ocelové desce. Každá mezera nebo nerovnost výslednou sílu snižuje.
Odtrhová síla není automaticky nosnost
Pokud má úchyt držet předmět na stěně, při vibracích nebo v pohybu, počítejte s výraznou bezpečnostní rezervou. Výslednou sestavu vždy otestujte přímo na konkrétním podkladu a v reálné pracovní poloze.
Jak vybrat správný magnetický úchyt?
Před výběrem nestačí znát pouze průměr nebo nejvyšší hodnotu odtrhové síly. Nejdříve je potřeba určit způsob použití a podmínky, ve kterých bude úchyt pracovat.
Jaký způsob připojení zvolit?
- Otvor pro zápustný šroub: pro pevné upevnění úchytu k přenášenému předmětu.
- Vnitřní závit: pro připojení šroubu, háku, oka nebo závitové tyče.
- Vnější závit: pro zašroubování do držáku, matice nebo konstrukce.
- Háček: pro rychlé zavěšení bez dalších montážních dílů.
- Pogumování: pro lakované povrchy a vyšší stabilitu proti sklouznutí.
Jak magnetický úchyt správně namontovat?
Montáž závisí na konstrukci konkrétního úchytu. Závitové varianty se šroubují k držáku nebo jinému prvku, zatímco úchyty s otvorem se upevňují vhodným šroubem.
- Zkontrolujte rozměr a typ závitu.
- Očistěte pracovní plochu úchytu i ocelový podklad.
- Připojený prvek dotahujte rovnoměrně a bez nadměrné síly.
- Zabraňte bočnímu namáhání závitu, pokud pro něj úchyt není určen.
- Přiložte úchyt celou pracovní plochou k podkladu.
- Výsledné držení otestujte postupným zvyšováním zatížení.
Jak magnetický úchyt bezpečně odstranit?
Silný úchyt se nepokoušejte vždy odtrhnout přímo od povrchu. Často je jednodušší naklonit jej přes hranu nebo jej opatrně posunout do strany. Dávejte pozor na přiskřípnutí prstů a poškrábání podkladu.
Lze magnetické úchyty používat venku?
Vhodnost pro venkovní nebo vlhké prostředí závisí na materiálu, povrchové úpravě a konstrukci konkrétního výrobku. Běžné magnetické háčky a niklované neodymové úchyty jsou často určené především do suchého vnitřního prostředí.
Vlhkost může způsobit korozi pouzdra, závitu nebo samotného magnetu. Pro venkovní použití proto vybírejte úchyt s odpovídající ochranou a dodržujte podmínky uvedené u produktu.
Bezpečnost při používání magnetických úchytů
Na co si dát pozor?
- Neumisťujte běžné úchyty nad místa, pod kterými se pohybují lidé.
- U těžkých nebo nebezpečných předmětů použijte mechanické jištění.
- Malé magnety a odnímatelné části udržujte mimo dosah dětí.
- Chraňte prsty před přiskřípnutím mezi úchytem a ocelí.
- Nenechávejte silné magnetické úchyty prudce narážet do sebe.
- Dodržujte bezpečnou vzdálenost od předmětů citlivých na magnetické pole.
- Nepřekračujte maximální provozní teplotu.
- Poškozený nebo zkorodovaný úchyt nepoužívejte v důležité sestavě.
Který magnetický úchyt je pro vás vhodný?
Pro pevné připojení konstrukčního prvku zvolte úchyt se závitem nebo stopkou. Pro rychlé zavěšení vybavení je vhodný magnetický háček. Na lakované nebo hladké plochy použijte pogumovaný úchyt s vyšším třením.
Doporučené produkty
Vybrané magnetické úchyty pokrývají tři časté požadavky: pevné konstrukční připojení pomocí vnějšího závitu, lehké zavěšení menších předmětů a silnější háček pro náročnější použití.

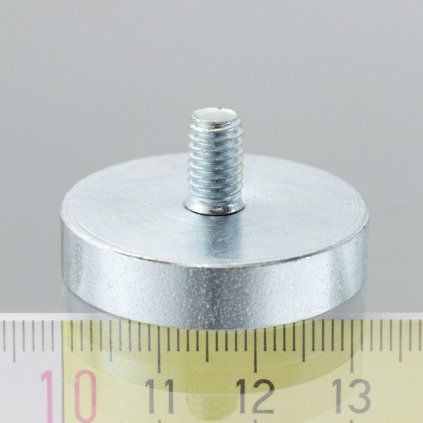

Magnetická čočka se stopkou pr. 32 × 7 mm
Silný neodymový magnetický úchyt s vnějším závitem M6 pro připojení madel, držáků, přípravků a dalších konstrukčních prvků.
- Průměr úchytu 32 mm
- Výška úchytu 7 mm
- Vnější závit M6
- Délka závitu 10 mm
- Odtrhová síla přibližně 35 kg
- Teplotní odolnost magnetu do 80 °C

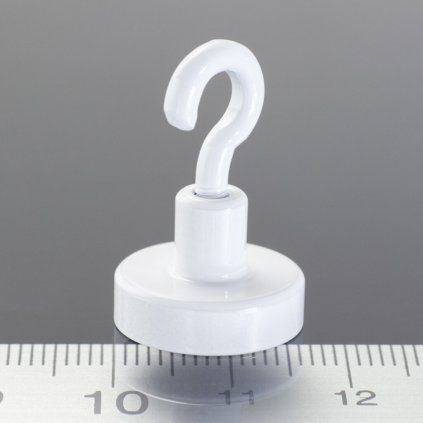

Magnetická čočka s hákem pr. 16 F
Kompaktní feritový magnetický háček pro zavěšení lehčích předmětů na vhodné ocelové plochy v suchém vnitřním prostředí.
- Průměr úchytu 16 mm
- Feritový magnet
- Odtrhová síla přibližně 1,8 kg
- Teplotní odolnost magnetu do 80 °C
- Nízká hmotnost přibližně 7 g
- Snadné přemístění bez vrtání
Magnetická čočka s hákem pr. 32 N černá
Silný neodymový magnetický háček pro zavěšení nářadí, vybavení, informačních tabulí a dalších předmětů na ocelové konstrukce.
- Průměr úchytu 32 mm
- Neodymový magnet
- Odtrhová síla přibližně 28 kg
- Teplotní odolnost magnetu do 80 °C
- Hmotnost přibližně 53 g
- Určený pro suché vnitřní prostředí
Uvedená síla háčku neznamená stejnou nosnost na stěně
Hodnoty odtrhové síly uvedené u produktů odpovídají ideálním podmínkám a kolmému odtržení od vhodné ocelové desky. Při umístění háčku na svislou stěnu je skutečné zatížení proti sklouznutí výrazně nižší. Před použitím proto proveďte vlastní zkoušku s dostatečnou bezpečnostní rezervou.
Nejčastější dotazy k magnetickým úchytům
Co je magnetický úchyt?
Magnetický úchyt je permanentní magnet vložený do konstrukčního pouzdra. Pouzdro směruje magnetické pole k pracovní ploše a úchyt může obsahovat otvor, závit, stopku, háček nebo jiné montážní zakončení.
Jaký je rozdíl mezi magnetem a magnetickým úchytem?
Samostatný magnet působí magnetickým polem z více stran. Magnetický úchyt má magnet vložený v pouzdře, které soustřeďuje jeho účinek na jednu pracovní plochu a současně umožňuje jednodušší montáž.
Jak vybrat správnou velikost magnetického úchytu?
Velikost vybírejte podle požadované síly, prostoru pro montáž, tloušťky ocelového protikusu a směru zatížení. Větší průměr obvykle přináší vyšší sílu, ale rozhodují také materiál magnetu a konstrukce pouzdra.
Je odtrhová síla stejná jako nosnost?
Ne. Odtrhová síla se měří za konkrétních podmínek při kolmém oddělování od ocelového povrchu. Skutečná nosnost může být nižší kvůli bočnímu zatížení, nerovnému povrchu, nátěru, vibracím nebo příliš tenkému plechu.
Proč magnetický háček na stěně klouže?
Na svislé stěně působí zatížení do strany a rozhoduje tření mezi úchytem a povrchem. Vyšší stability lze dosáhnout větším úchytem, čistým podkladem nebo pogumovaným provedením.
Na jakém povrchu drží magnetický úchyt nejlépe?
Nejvyšší síly dosáhne na čisté, hladké, rovné a dostatečně silné ocelové desce. Na hliníku, mědi, mosazi, dřevu, skle nebo plastu bez ocelového protikusu držet nebude.
Drží magnetický úchyt na nerezové oceli?
Záleží na konkrétním druhu nerezu. Některé nerezové oceli jsou magnetické, jiné jen slabě nebo vůbec. Vhodnost povrchu proto nejdříve ověřte zkušebním magnetem.
Jaký je rozdíl mezi vnitřním a vnějším závitem?
Do vnitřního závitu se šroubuje šroub, hák nebo závitová tyč. Vnější závit se naopak zašroubuje do matice nebo připraveného závitového otvoru.
K čemu slouží magnetický úchyt se stopkou?
Stopka umožňuje snadné připojení úchytu k držáku, madlu, profilu nebo jiné konstrukční součásti. Úchyt se potom může opakovaně připevňovat k ocelovému podkladu.
Kdy použít magnetický háček?
Magnetický háček je vhodný pro rychlé a dočasné zavěšení předmětů tam, kde nechcete vrtat nebo lepit. Používá se například na regálech, ocelových konstrukcích, strojích nebo kovových skříních.
Kdy je vhodný pogumovaný magnetický úchyt?
Pogumovaný úchyt je vhodný na lakované, leštěné nebo jinak citlivé povrchy. Gumová vrstva omezuje poškrábání a zvyšuje odpor proti bočnímu sklouznutí.
Lze magnetický úchyt používat venku?
Pouze pokud je konkrétní výrobek pro venkovní prostředí vhodný. Běžné niklované nebo lakované úchyty mohou při dlouhodobém působení vlhkosti korodovat.
Může magnetický úchyt časem zeslábnout?
Při správném používání bývá permanentní magnet dlouhodobě stabilní. Oslabení může způsobit překročení maximální teploty, silné opačné magnetické pole, koroze nebo mechanické poškození.
Jak odstranit silný magnetický úchyt z povrchu?
Úchyt lze často snáze odstranit nakloněním přes hranu nebo posunutím do strany než přímým odtržením. Při manipulaci chraňte prsty před přiskřípnutím.
Lze magnetický úchyt použít ke zvedání břemen?
Běžný magnetický úchyt nenahrazuje certifikovaný břemenový magnet. Pro zvedání a manipulaci s těžkými břemeny používejte pouze zařízení určená a výrobcem schválená k tomuto účelu.
Může být magnetický úchyt jediným jištěním zavěšeného předmětu?
Pokud by uvolnění předmětu mohlo způsobit zranění nebo velkou škodu, použijte také mechanické jištění. Běžné úchyty neumisťujte nad místa, kde se pohybují lidé.
Jak zabránit poškrábání povrchu?
Použijte pogumovaný úchyt a před přiložením očistěte obě plochy. Prach, kovové špony nebo jiné tvrdé nečistoty mohou povrch poškrábat i pod ochrannou gumou.
Shrnutí
Magnetické úchyty umožňují rychlé a opakovaně použitelné upevnění k ocelovým konstrukcím. Podle aplikace lze zvolit plochý úchyt, provedení s otvorem, vnitřním nebo vnějším závitem, závitovou stopkou, hákem nebo ochranným pogumováním.
Při výběru je nutné zohlednit nejen uvedenou odtrhovou sílu, ale také směr zatížení, tloušťku a kvalitu ocelového podkladu, případnou mezeru, teplotu, vlhkost a způsob montáže.
Pro bezpečné použití výsledné držení vždy vyzkoušejte v reálných podmínkách. U těžkých, drahých nebo nebezpečně umístěných předmětů použijte dostatečnou rezervu a samostatné mechanické jištění.
