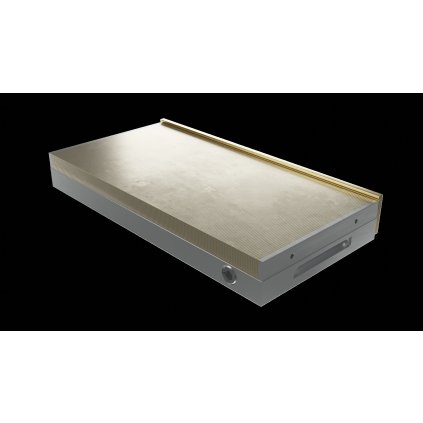

Magnetický upínač je neocenitelným pomocníkem při broušení drobných a tenkých dílců. Jeho konstrukce dovoluje použití chladicí kapaliny nebo ponoření do dielektrické kapaliny a je zároveň zárukou dlouhé životnosti. Plocha pro upnutí obrobku tvoří jeden souvislý celek. Upínač je velmi nízký a lze ho umístit také na jiném magnetickém upínači. Výška ocelové základny je proto taková, aby v tomto případě nedocházelo ke vzájemnému ovlivnění.
Konstrukce upínače
Pevná pólová deska s příčným pólováním, pólovou roztečí 1,4 mm oceli a 0,5 mm mosazi
Dlouhá životnost (limit přebroušení): 7 mm
Vysoká upínací síla 100 N/cm2
Pevná ocelová základna s robustním přepínacím mechanismem umožňují upínání bez deformace obrobku
Všechny pohyblivé součástky jsou vodotěsné
Použití upínače
Přesné broušení malých a tenkých, stejně tak velkých a hrubých dílců
Doporučený minimální rozměr obrobku 4x4x1 mm
Použití i pro EDM
Vysoká bezpečnosti – vysoká upínací síla zajišťuje pevné upnutí obrobku i při plně využitém povrchu upínače
