Magnetický separátor výsuvný MSV 400x400/9 VVM-P-4-80-PO-J-EX

Neohodnoceno

Dostupnost	Vyprodáno
Kód:	50225

Dostupnost

Vyprodáno

Kód:

50225

MAGSY · Výsuvné magnetické separátory · KÓD 50225

Záchyt kovových příměsí při průsypu materiálu

Výsuvný magnetický separátor zachycuje feromagnetické částice při průchodu vhodné suché směsi přes magnetické trubice. Roštová sestava se čistí postupem odpovídajícím konkrétnímu provedení.

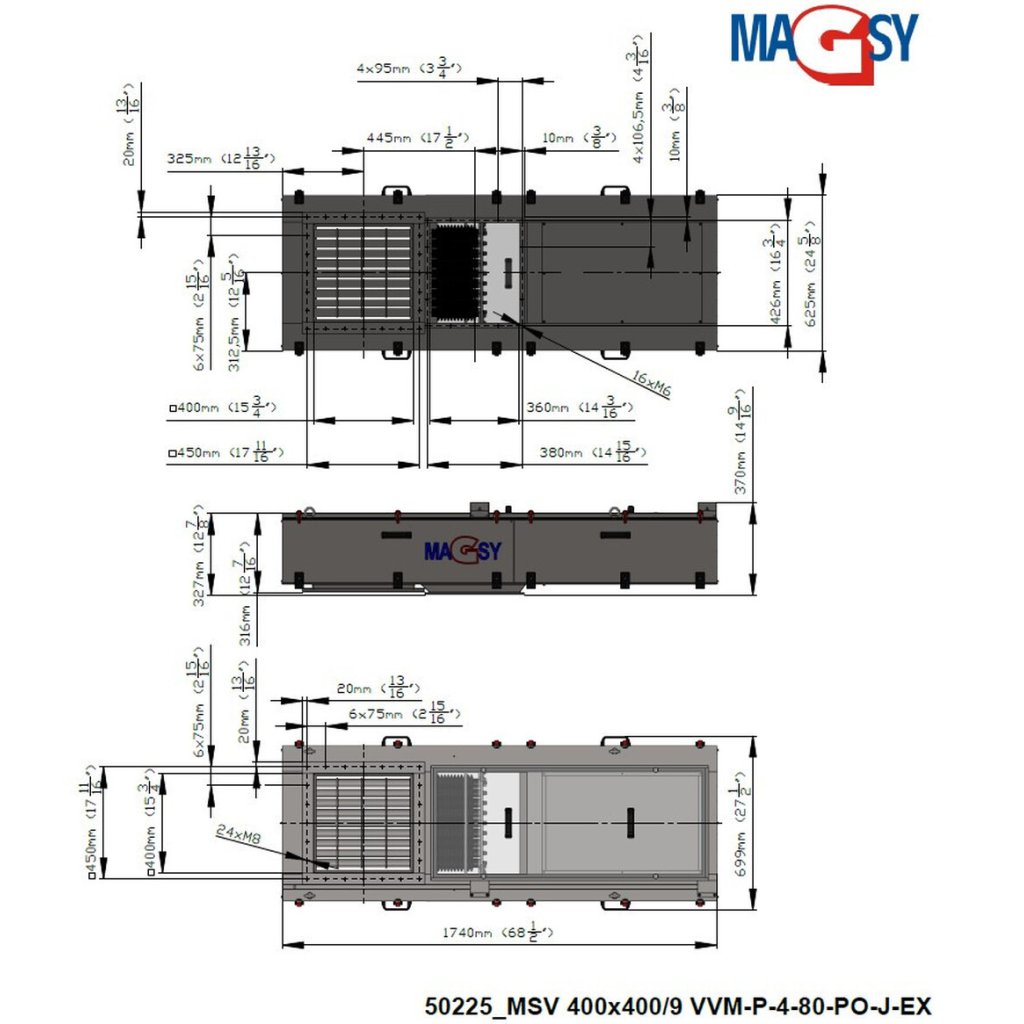

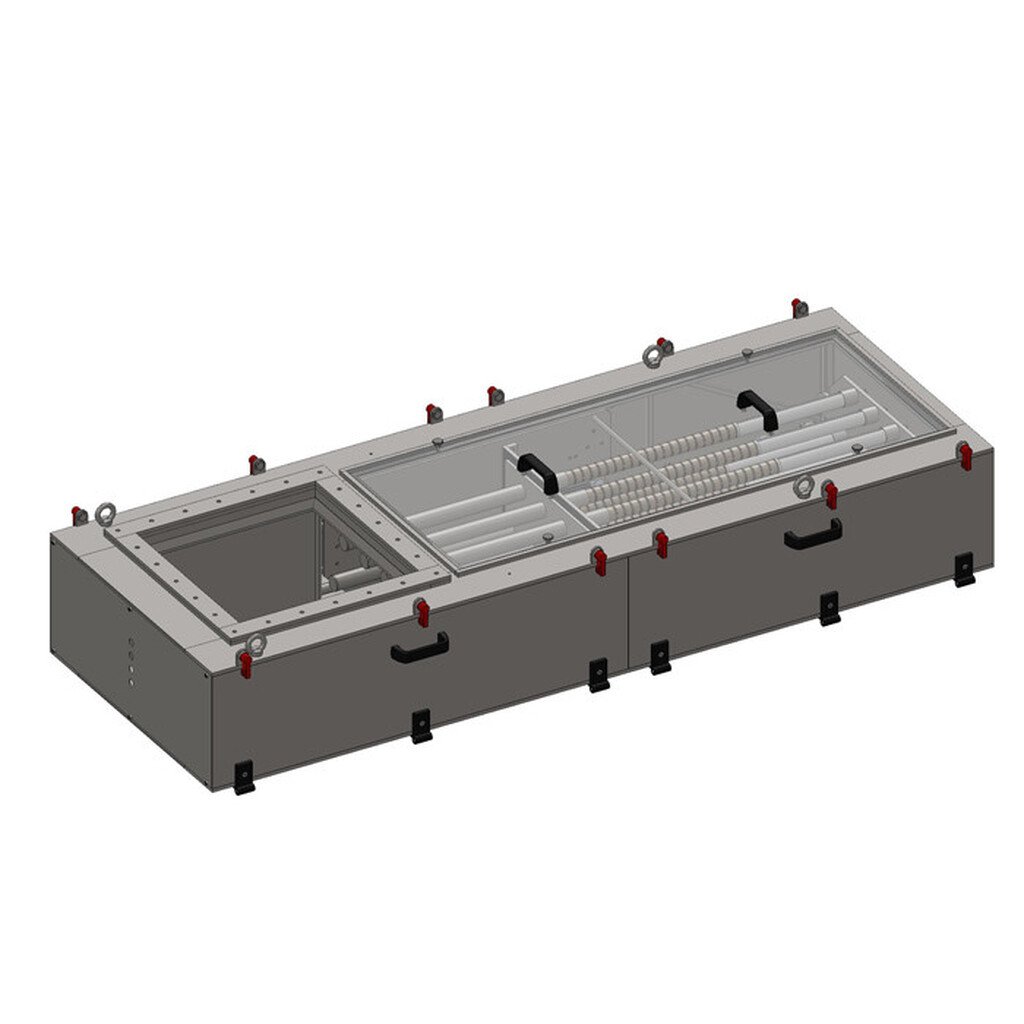

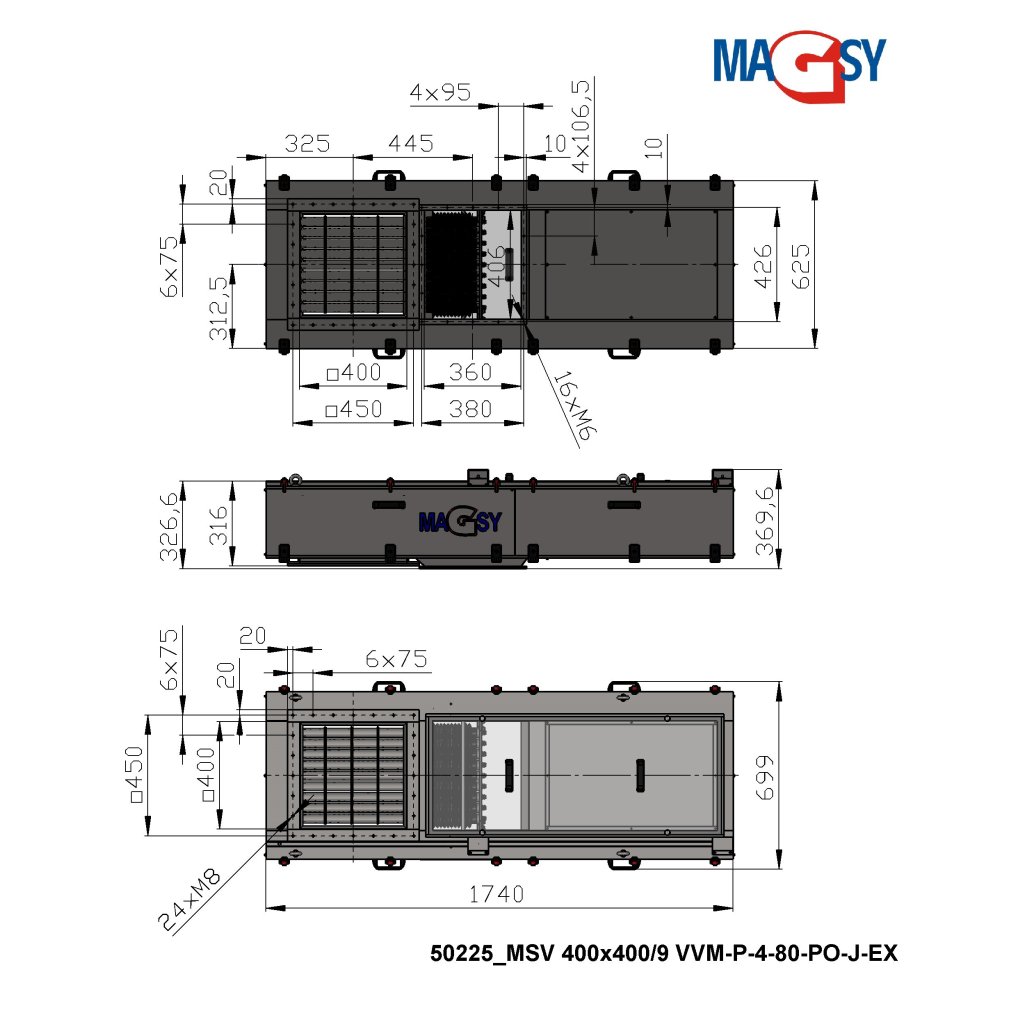

Magnetický separátor výsuvný MSV 400x400/9 VVM-P-4-80-PO-J-EX — Fotografie výrobku · kód 50225

PřírubaZakončení

Kde výrobek můžete využít

Suché sypké suroviny
Pro separaci feromagnetických příměsí z vhodných nelepivých směsí.
Ochrana výrobního zařízení
Pro umístění před technologií, kterou mohou kovové nečistoty poškodit.
Závěrečné přečištění
Pro doplnění separace před balením nebo další navazující operací.

Co zohlednit při výběru a používání

Vybírejte podle sypnosti a zrnitosti materiálu, připojovacích rozměrů a požadovaného způsobu čištění. Ponechte dostatek místa pro vysunutí magnetické sestavy. Požadavek na zastavení toku a případný přívod stlačeného vzduchu se řídí provedením tohoto výrobku.

Časté otázky k tomuto výrobku

Zachytí separátor všechny druhy kovů?

Je určen k zachycování feromagnetických nečistot. Nenahrazuje separaci nemagnetických barevných kovů. Konkrétní druhy částic a omezení najdete v úplném popisu níže.

Jak zvolit správné provedení?

Rozhoduje druh a množství materiálu, velikost nečistot, teplota, prostor pro instalaci a způsob čištění. Před zařazením do linky porovnejte všechny tyto podmínky s návodem pro tento výrobek.

Další informace, upozornění a shody

Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi homogenní, suché s dobrými sypnými vlastnostmi, aby nedocházelo k ucpání separátoru. Díky manuálnímu čištění výsuvných roštů je separátor vhodný do nekontinuálních provozů. Ideální pro instalaci na svislá potrubí v potravinářském a chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů, nebo v oblasti výroby stavebních hmot.

- Široké pole průmyslového využití.

- Snadná instalace a obsluha.

- Pro nekontinuální provozy.

- Propracovaný magnetický labyrint.

- Pro suché, homogenní, dobře sypné směsi.

Dokonalé vyčištění směsi

Výsuvný magnetický separátor MSV 400x400/9 VVM-P-4-80-PO-J-EX lze použít jako předstupeň pro ochranu technologií, tak aby se kovové částečky nedostaly do zařízení, která by mohly poškodit, například nože nebo mlýny. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec linky. Díky skvěle konstrukčně řešenému magnetickému labyrintu, který sestává z dvojice nad sebou umístěných roštů, dochází k vysokému záchytu nečistot.

Snadné použití

Magnetický separátor je vybaven přírubou na vstupu i výstupu pro umístění do potrubního systému. Instaluje se na svislá potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes rošty separátoru, kde dochází k záchytu nečistot. Rošty se při zaplnění zachycenými nečistotami vysunou a manuálně očistí, proto je separátor vhodný spíše pro nekontinuální provozy.

Klíčové vlastnosti

Výsuvný magnetický separátor v jednostranném provedení nabízí vysoký magnetický výkon, automatický systém čištění a inovovanou konstrukci v moderním designu. Pro správnou funkci musí být separovaný materiál homogenní, suchý a s dobrými sypnými vlastnostmi. Provedení separátoru z otryskávané nerezové oceli v jakosti DIN 1.4301. Pro separaci je použito 9 tyčí vybavených silnými neodymovými magnety. Odtrhová síla na trubici je 118 N, magnetická síla na trubici činí 14300 Gs, v kombinaci s optimální vzdáleností mezi trubicemi je tak zajištěna vysoká efektivita separace. Hranatý vstup s rozměrem 400 x 400 mm se systémem zakončení přírubou. Hmotnost 210 kg.

TESTOVACÍ METODA

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.

Technické parametry

Kód 50225

Parametr	Hodnota

Kategorie:	Výsuvné magnetické separátory skladem
EAN:	8595133922449
Hmotnost (kg):	210
Materiály pro separátory:	Koření, Písek, Mák, Slunečnicová semena, Obilí, Gumový recyklát, Guma
Označení:	MSV 400x400/9 VVM-P-4-80-PO-J-EX
Podrobnosti (URL):	https://magneticke-separatory.cz/separatory/magneticky-separator-s-vysuvnymi-rosty-msv/
Zakončení:	Příruba
Teplotní odolnost:	80 °C
