Magnetický separátor výsuvný MSV 150/5 VVM-P-1-80-TP-RP-D

Doprava nad 1000 Kč ZDARMA

  • Pouze online
Magnetický separátor výsuvný MSV 150/5 VVM-P-1-80-TP-RP-D
U nás se bát nemusíte
E-shop číslo 1 s magnety
Skladem 4 000 000 magnetů
Skladem
Dnes odešleme
50271
8595133909242
47 740,50 Kč/ks Bez DPH

Podrobnější text naleznete ZDE

Parametry

Materiál nerezová ocel DIN 1.4301 /AISI 304 / ČSN 17240
Počet magnetických tyčí 5
Průměr magnetických tyčí 31 mm
Magnetická síla na trubici ? 7.400 Gs
Odtrhová síla na trubici ? 100 N
Hmotnost celková 14 kg
Hmotnost magnetického jádra 7,2 kg
Teplotní odolnost magnetu 80 °C
Vstup/výstup DN 150
Povrchová úprava těla Tryskání skleněnými kuličkami
Povrchová úprava roštů a trubic Tryskání skleněnými kuličkami
STAV VÝROBKU ? Nový
Provedení Standard
Typ magnetu Neodym (NdFeB)
Zakončení Příruba

Doplňující popis

Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi homogenní, suché s dobrými sypnými vlastnostmi, aby nedocházelo k ucpání separátoru. Díky manuálnímu čištění výsuvných roštů je separátor vhodný do nekontinuálních provozů. Ideální pro instalaci na svislá potrubí v potravinářském a chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů, nebo v oblasti výroby stavebních hmot.

- Široké pole průmyslového využití.
- Snadná instalace a obsluha.
- Pro nekontinuální provozy.
- Propracovaný magnetický labyrint.
- Pro suché, homogenní, dobře sypné směsi.

Dokonalé vyčištění směsi
Výsuvný magnetický separátor MSV 150/5 VVM-P-1-80-TP-RP-D lze použít jako předstupeň pro ochranu technologií, tak aby se kovové částečky nedostaly do zařízení, která by mohly poškodit, například nože nebo mlýny. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec linky. Díky skvěle konstrukčně řešenému magnetickému labyrintu, který sestává z dvojice nad sebou umístěných roštů, dochází k vysokému záchytu nečistot.

Snadné použití

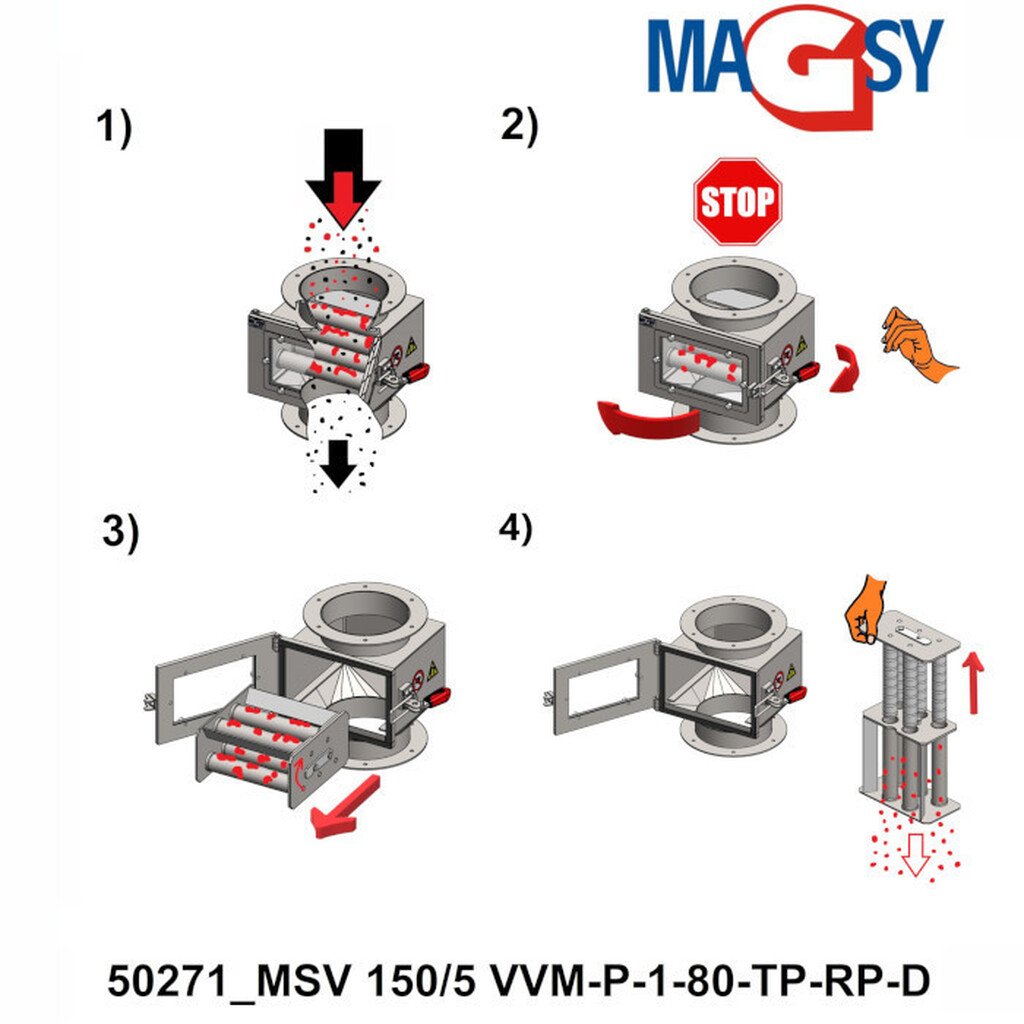

Magnetický separátor je vybaven přírubou na vstupu i výstupu pro umístění do potrubního systému. Instaluje se na svislá potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes rošty separátoru, kde dochází k záchytu nečistot. Rošty se při zaplnění zachycenými nečistotami vysunou a manuálně očistí, proto je separátor vhodný spíše pro nekontinuální provozy.

Klíčové vlastnosti
Výsuvný magnetický separátor v provedení Standard je ideální pro svislá potrubí. Výsuvné rošty zachycující feromagnetické nečistoty, ruční čištění roštů, ideální pro nekontinuální provoz. Pro správnou funkci musí být separovaný materiál homogenní, suchý a s dobrými sypnými vlastnostmi. Provedení separátoru z otryskávané nerezové oceli v jakosti DIN 1.4301, ČSN 17240, AISI 304, leštěné magnetické rošty a trubice. Pro separaci je použita pětice tyčí vybavených neodymovými magnety. Odtrhová síla na trubici je 100 N, magnetická síla na trubici činí 7400 Gs, v kombinaci s optimální vzdáleností mezi trubicemi je tak zajištěna vysoká efektivita separace. Kruhový vstup/výstup o průměru 150 mm s přírubou. Hmotnost 14 kg.

TESTOVACÍ METODA

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
