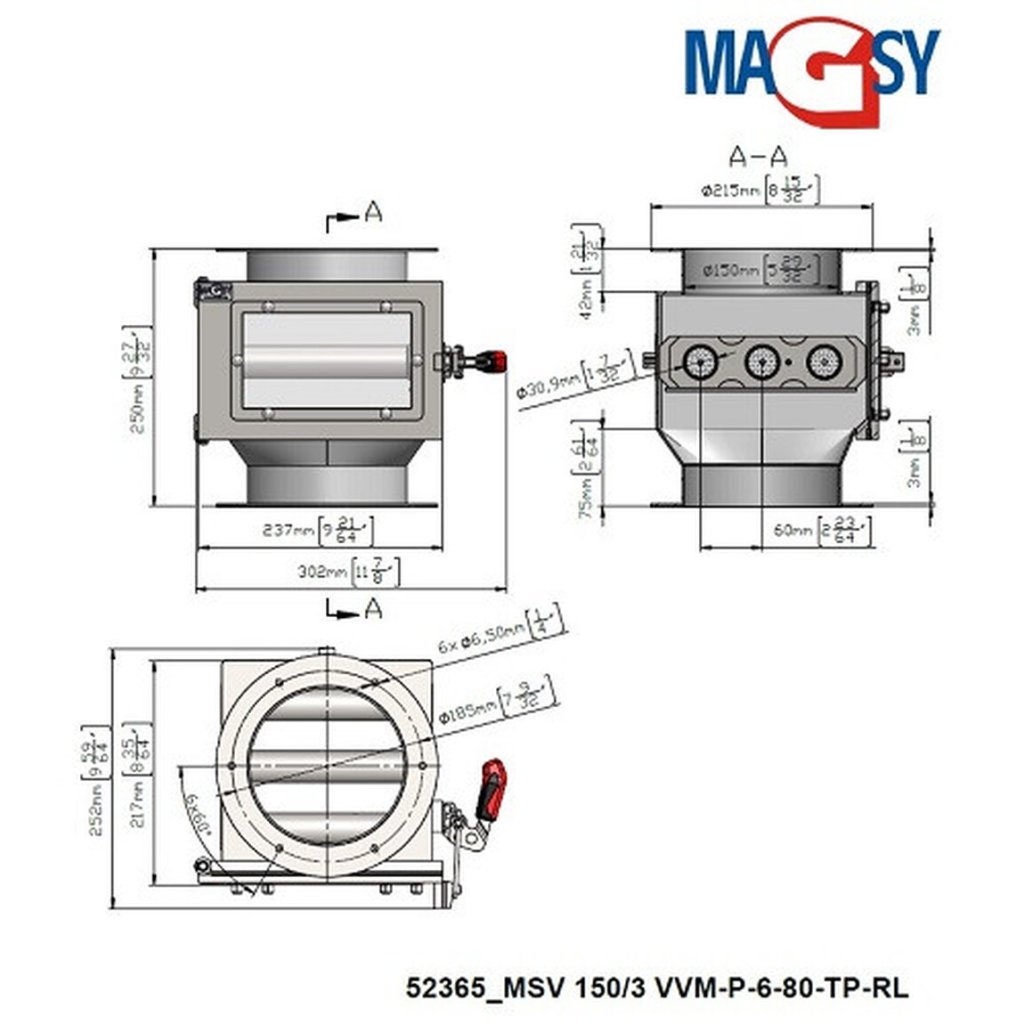

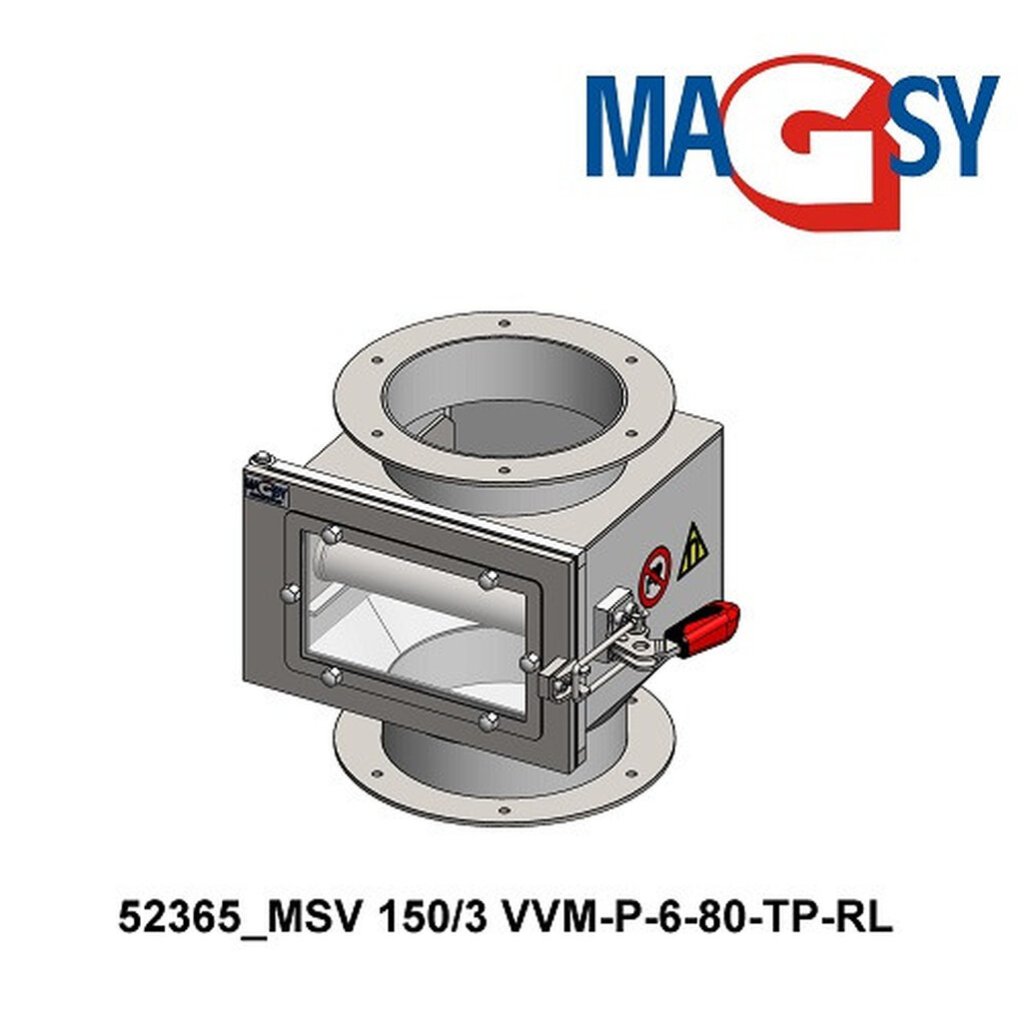

Magnetický separátor výsuvný MSV 150/3 VVM-P-6-80-TP-RL

Doprava nad 1000 Kč ZDARMA

U nás se bát nemusíte
E-shop číslo 1 s magnety
Skladem 4 000 000 magnetů
Zítra odešleme
52365
8595133967228
50 880,00 Kč Bez DPH

Parametry

Materiál Nerezová ocel DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – ocel chrom niklová austenitická nestabilizovaná (X5CrNi 18-10)
Počet magnetických tyčí 3
Průměr magnetických tyčí 31 mm
Magnetická síla na trubici ? 12.200 Gs
Odtrhová síla na trubici ? 106 N
Hmotnost celková 10,8 kg
Hmotnost magnetického jádra 4 kg
Teplotní odolnost magnetu 80 °C
Vstup/výstup DN 150
Povrchová úprava těla Tryskání skleněnými kuličkami
Povrchová úprava roštů a trubic Tryskání skleněnými kuličkami
STAV VÝROBKU ? Nový
Provedení Standard
Typ magnetu Neodym (NdFeB)
Zakončení Příruba

Přílohy

Stáhnout

Doplňující popis

Postup měření magnetické síly

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
