Magnetický separátor průtokový MF 50/1-UP-P6-N-6-80-S-P
52098
Skladem
V pondělí odešleme
Cena
73 670,85 Kč/ksS DPH
Doprava nad 1000 Kč ZDARMA
Materiál | Nerezová ocel DIN 1.4301, EN 10088, (X5CrNi 18-10), ČSN 17240, AISI 304, AKV 7 |
Označení | MF-SAC |
Hmotnost celková | 55 kg |
Teplotní odolnost magnetu | 80 °C (176°F) – maximální pracovní teplota |
Vstup/výstup | Vnitřní ø trubky: 72,1 mm (2 27⁄32 in) |
Povrchová úprava těla | Tryskání skleněnými kuličkami |
Těsnění | NBR – PERBUNAN |
Počet plášťů | Jednoplášťový |

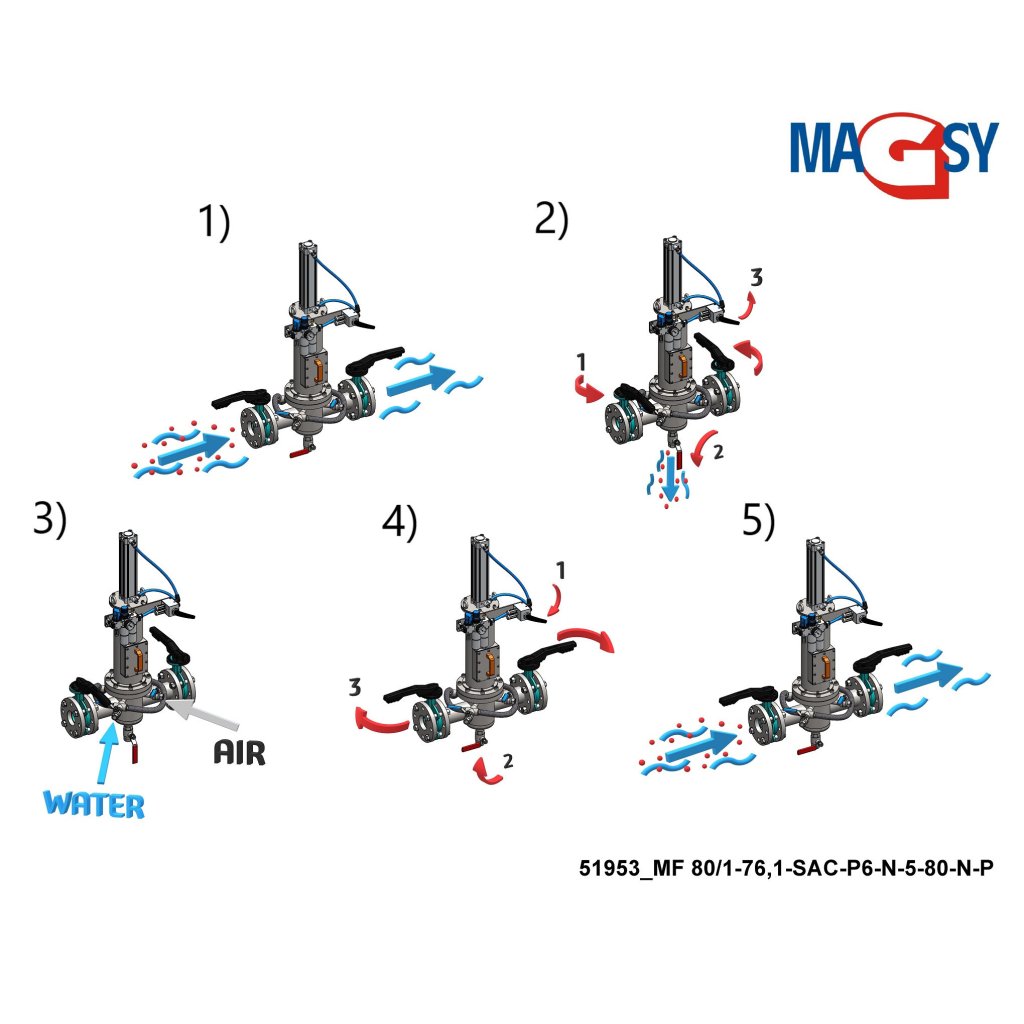

Způsob čištění | SAC – Semiautomatický |
Maximální tlak: | 6 bar |
Provedení | Standard |
Povrchová úprava trubic | Leštění, hodnota Ra menší než: 0,1 µm |
Počet trubic | 7 |
Magnetická indukce na jádře | 15.300 Gs |
Magnetická indukce na plášti | 10.500 Gs |
Odtrhová síla na jádře | 158 N |
Odtrhová síla na plášti | 125 N |
Typ magnetu | Neodym (NdFeB) |
Připojení | Připojení - 2x plochá přivařovací příruba; EN 1092-1, typ 01, DN 80, PN 16; materiál: 1.4301 |
Materiál k separaci: | Tekuté směsi. Max. velikost kovových nečistot – Ø 1 mm (0 3 ⁄64 in) |
TESTOVACÍ METODA
Postup měření magnetické indukce
Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.
Postup měření odtrhové síly
Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.
Pro vaši informaci 10 N = cca 1 kg.
Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
UPOZORNĚNÍ: Uváděné hodnoty odtrhové síly některých produktů byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku. Měření však nebylo prováděno u všech produktů a v takových případech se jedná pouze o odhad nebo interní pomocný výpočet prodávajícího. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://e-shop.magsy.cz/vraceni-zbozi/ a zakoupit silnější magnet. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
