Magnetický separátor průtokový MF 50/1-UP-P6-N-4-80-S-P

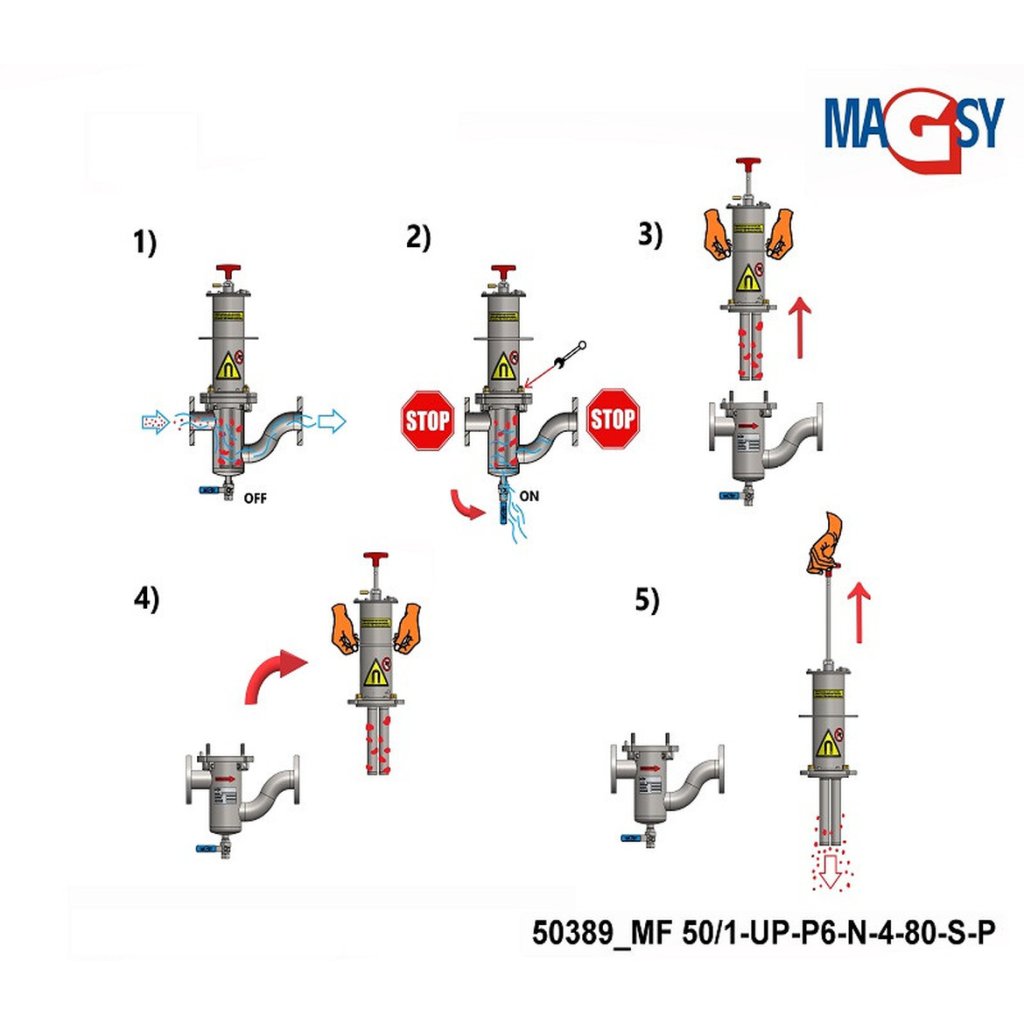

Video výše slouží pouze k ilustraci principu funkce a nemusí odpovídat provedením, designem, počtem trubic u této konkrétní položky na e-shopu, na kterém se právě nacházíte.
Zařízení je určeno pro separaci kovových nečistot z médii, která podle článku 13 Směrnice 2014/68/EU (PED) nejsou nebezpečná - skupina médií 2. Tyto průtokové magnetické separátory nespadající podle 2014/68/EU do žádné kategorie tlakových zařízení (článek 4, odst.3.). Více informací můžete nalézt na: www.magneticke-separatory.cz(otevře se v novém okně)
TESTOVACÍ METODA
Postup měření magnetické indukce
Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.
Postup měření odtrhové síly
Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.
Pro vaši informaci 10 N = cca 1 kg.
Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.

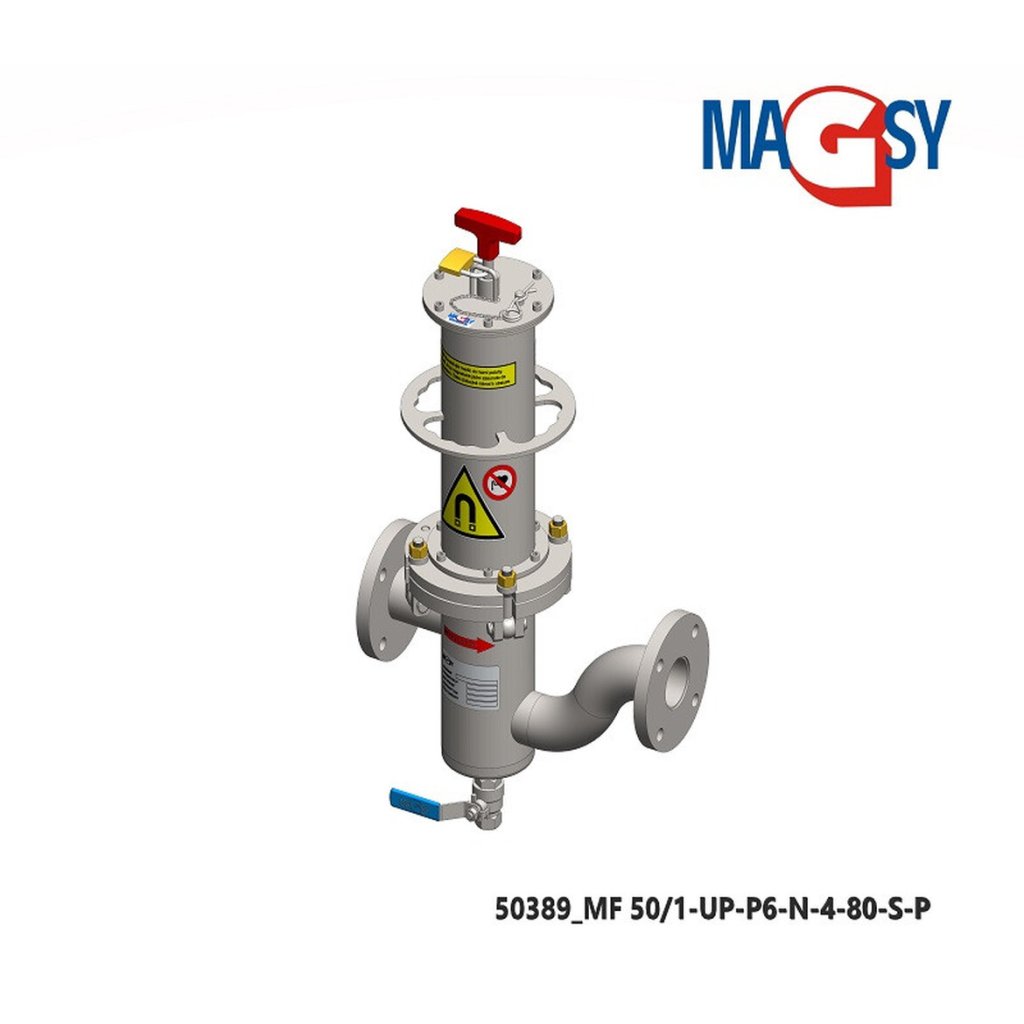

MAGNETICKÝ SEPARÁTOR PRŮTOKOVÝ MF 50/1-UP-P6-N-4-80-S-P
Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich kapalných směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi zařazeny do skupiny médií 2 dle PED. Ideální instalace na potrubí díky přírubám. Široké pole průmyslového využití.UPOZORNĚNÍ: Uváděné hodnoty odtrhové síly některých produktů byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku. Měření však nebylo prováděno u všech produktů a v takových případech se jedná pouze o odhad nebo interní pomocný výpočet prodávajícího. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://e-shop.magsy.cz/vraceni-zbozi/a zakoupit silnější magnet. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
Doplňkové parametry
| Kategorie: | Průtokové magnetické separátory |
|---|---|
| EAN: | 8595133924115 |
| Hmotnost celková: | 18 kg |
| Hmotnost magnetického komponentu: | 9,8 kg |
| Magnetická síla: | 10.200 Gs |
| Materiál: | Nerezová ocel DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – ocel chrom niklová austenitická nestabilizovaná (X5CrNi 18-10) |
| Materiály pro separátory: | Cukerná šťáva, Glazura, Chladicí emulze, Chladicí olej, Jogurt, Kečup, Keramická hmota, Olej, Oplachové lázně, Paštika, Sirup, Džem, Kojenecká výživa, Benzín, Nafta, Plyn |
| Maximální teplota TS: | 80 °C |
| Maximální tlak PS: | 6 bar |
| Odtrhová síla: | 93 N |
| Počet magnetických tyčí: | 3 |
| Počet magnetických tyčí detail: | 3 (3 x pr. 30 mm) |
| Počet plášťů: | Jednoplášťový |
| Povrchová úprava těla: | Tryskání skleněnými kuličkami |
| Provedení: | UP |
| Připojení do potrubí: | 2x příruba plochá přivařovací, ČSN EN 1092-1 typ 01 DN 50 PN6, materiál: 1.4301 |
| STAV VÝROBKU: | Nový |
| Teplotní odolnost magnetu: | 80 °C |
| Těsnění: | Silikon (-50 °C až 150 °C) |
| Typ magnetu: | Neodym (NdFeB) |
| Vstup/výstup: | 50 mm |
| Výměnné trubice: | ANO |
