Magnetická separace v potrubí s kapalinou
Průtokový separátor zachycuje feromagnetické nečistoty při průchodu vhodné kapaliny kolem magnetických trubic. Připojení a konkrétní provedení této varianty vybírejte podle potrubního systému a vlastností média.
Kde výrobek můžete využít
- Přečištění provozní kapaliny
Pro oddělení feromagnetických příměsí z média schváleného pro tento separátor.
- Ochrana navazující technologie
Pro zachycení nežádoucích kovových částic před další částí výrobního procesu.
- Zařazení do potrubního okruhu
Pro montáž do kompatibilního potrubí s přístupem potřebným pro obsluhu a údržbu.
Co zohlednit při výběru a používání
Časté otázky k tomuto výrobku
Zachytí separátor všechny druhy kovů?
Jak zvolit správné provedení?
Další informace, upozornění a shody
Video výše slouží pouze k ilustraci principu funkce a nemusí odpovídat provedením, designem, počtem trubic u této konkrétní položky na e-shopu, na kterém se právě nacházíte.
Zařízení je určeno pro separaci kovových nečistot z médii, která podle článku 13 Směrnice 2014/68/EU (PED) nejsou nebezpečná - skupina médií 2. Tyto průtokové magnetické separátory nespadající podle 2014/68/EU do žádné kategorie tlakových zařízení (článek 4, odst.3.). Více informací můžete nalézt na: www.magneticke-separatory.cz(otevře se v novém okně)
TESTOVACÍ METODA
Postup měření magnetické indukce
Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.
Postup měření odtrhové síly
Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.
Pro vaši informaci 10 N = cca 1 kg.
Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.

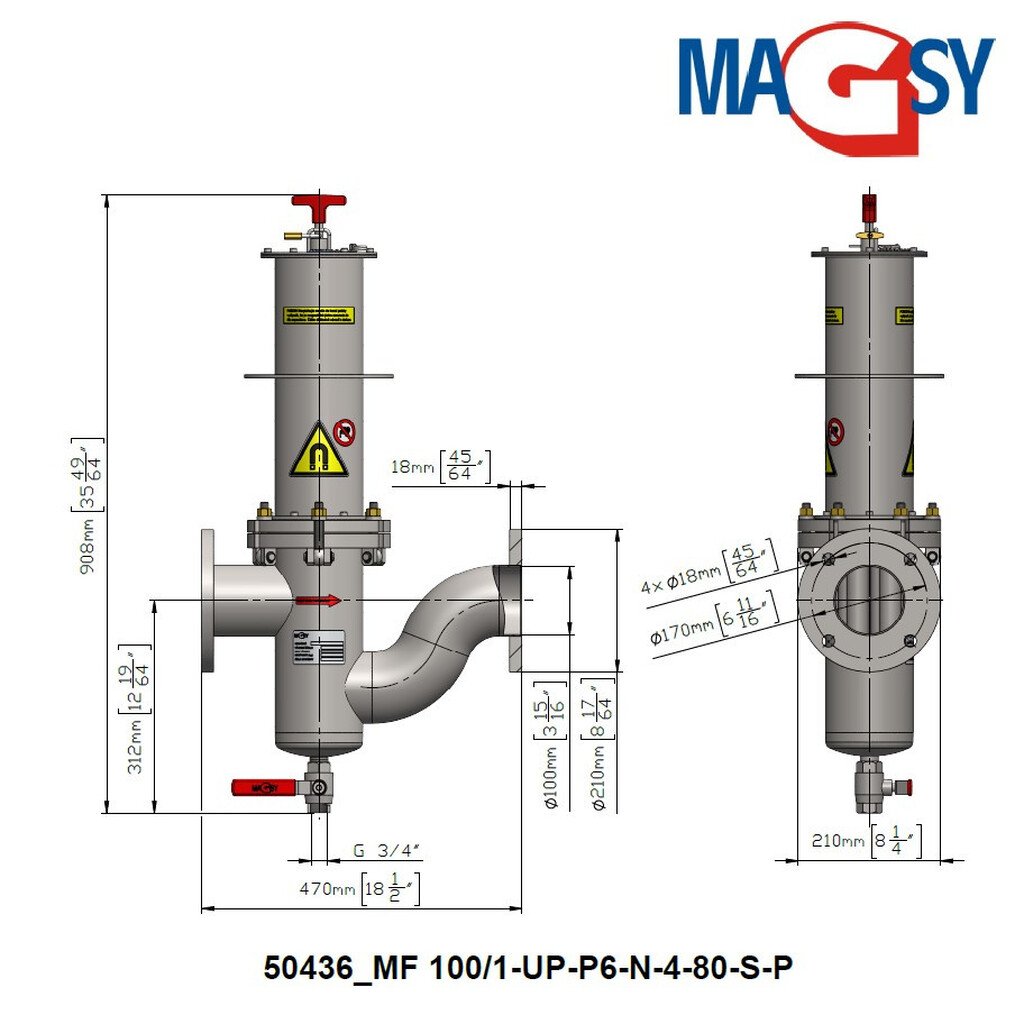

MAGNETICKÝ SEPARÁTOR PRŮTOKOVÝ MF 100/1-UP-P6-N-4-80-S-P
Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich kapalných směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi zařazeny do skupiny médií 2 dle PED. Ideální instalace na potrubí díky přírubám. Široké pole průmyslového využití.UPOZORNĚNÍ: Uváděné hodnoty odtrhové síly některých produktů byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku. Měření však nebylo prováděno u všech produktů a v takových případech se jedná pouze o odhad nebo interní pomocný výpočet prodávajícího. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://e-shop.magsy.cz/vraceni-zbozi/a zakoupit silnější magnet. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
Technické parametry
| Parametr | Hodnota |
|---|
