Magnetický separátor průtokový MF 100/1-70-EKO-N-4-80-S-P
Zařízení je určeno pro separaci kovových nečistot z médii, která podle článku 13 Směrnice 2014/68/EU (PED) nejsou nebezpečná - skupina médií 2. Tyto průtokové magnetické separátory nespadající podle 2014/68/EU do žádné kategorie tlakových zařízení (článek 4, odst.3.). Více informací můžete nalézt na: www.magneticke-separatory.cz(otevře se v novém okně)
TESTOVACÍ METODA
Postup měření magnetické indukce
Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.
Postup měření odtrhové síly
Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.
Pro vaši informaci 10 N = cca 1 kg.
Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.

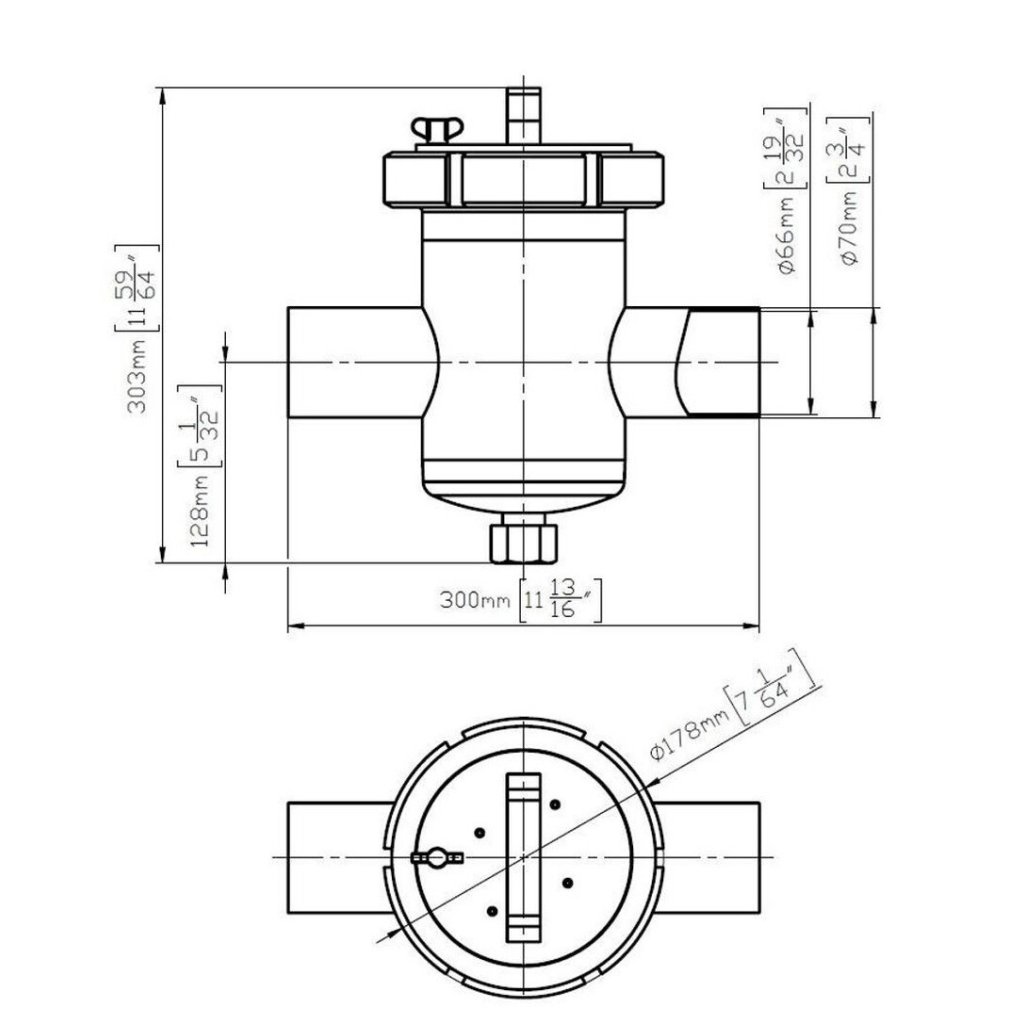

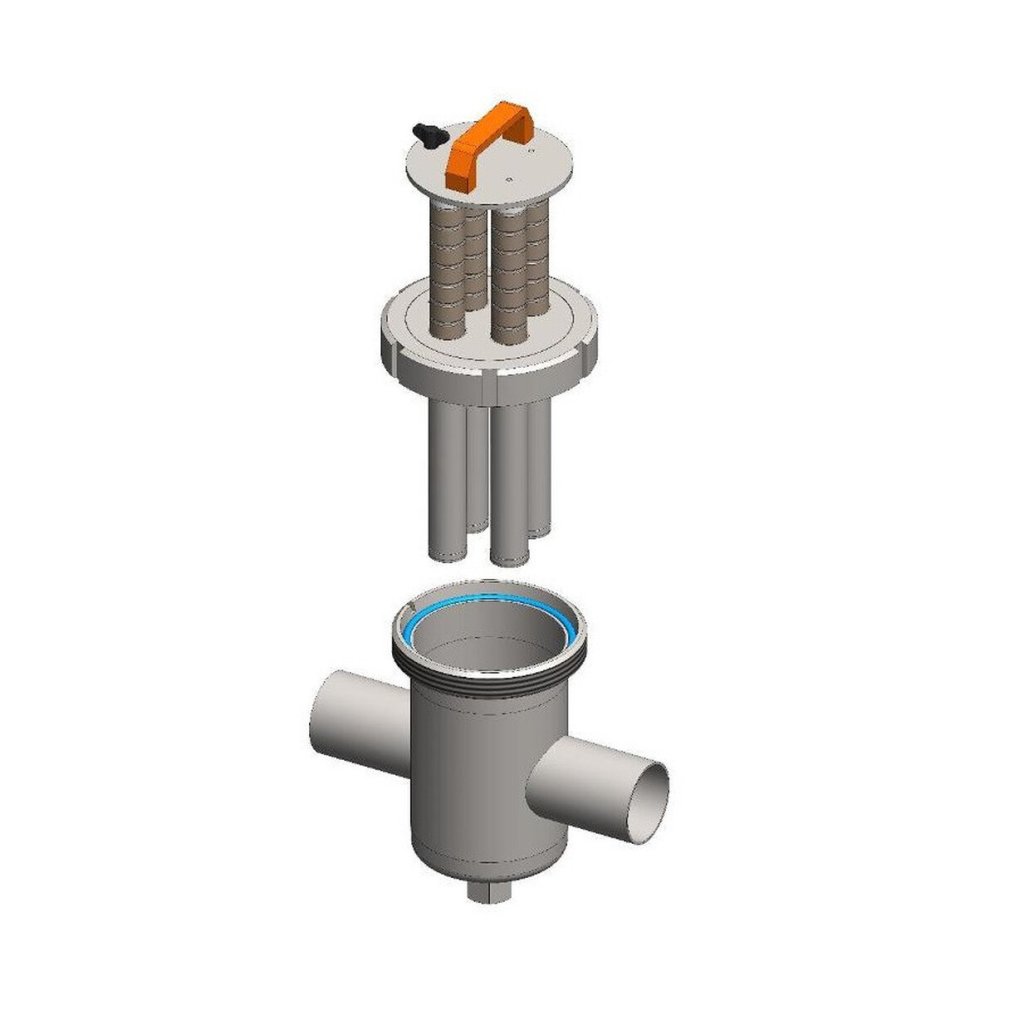

MAGNETICKÝ SEPARÁTOR PRŮTOKOVÝ MF 100/1-70-EKO-N-4-80-S-P
Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich kapalných směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi zařazeny do skupiny médií 2 dle PED. Ideální instalace na potrubí díky přírubám. Široké pole průmyslového využití.UPOZORNĚNÍ: Uváděné hodnoty odtrhové síly některých produktů byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku. Měření však nebylo prováděno u všech produktů a v takových případech se jedná pouze o odhad nebo interní pomocný výpočet prodávajícího. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://e-shop.magsy.cz/vraceni-zbozi/a zakoupit silnější magnet. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
Doplňkové parametry
| Kategorie: | Průtokové magnetické separátory |
|---|---|
| EAN: | 8595134063332 |
| Hmotnost celková: | 12 kg |
| Hmotnost magnetického jádra: | 8,7 kg |
| Magnetická indukce na jádře: | 14.500 Gs |
| Magnetická indukce na plášti: | 10.200 Gs |
| Materiál: | Nerezová ocel DIN 1.4301, EN 10088, (X5CrNi 18-10), ČSN 17240, AISI 304, AKV 7 |
| Maximální tlak:: | 6 bar |
| Odtrhová síla na jádře: | 118 N |
| Odtrhová síla na plášti: | 93 N |
| Počet plášťů: | Jednoplášťový |
| Počet trubic: | 4 |
| Povrchová úprava roštů a trubic: | Leštění, hodnota Ra menší než: 0,1 µm |
| Povrchová úprava těla: | Tryskání skleněnými kuličkami |
| Provedení: | ECO |
| Připojení: | materiál: 1.4301, Hladká trubka ø 70 x 2 mm |
| Teplotní odolnost magnetu: | 80 °C (176°F) – maximální pracovní teplota |
| Těsnění: | Silikon - také pro potravinářství (ATEST) |
| Vstup/výstup: | 66 mm |
| Způsob čištění: | Ruční |
