Magnetická upevňovací sada pr. 50 mm

Doprava nad 1000 Kč ZDARMA

Magnetická upevňovací sada pr. 50 mm
Přečtěte si prosím před objednáním produktu bezpečnostní a manipulační podmínky.

Dopravci

Skladem
Zítra odešleme
21095.S
8595133930352
477,95 Kč/ks 395,00 Kč Bez DPH

Parametry

Teplotní odolnost ? 80 °C
Hmotnost (g) 103
Tolerance (± mm) 0,1

Doplňující popis

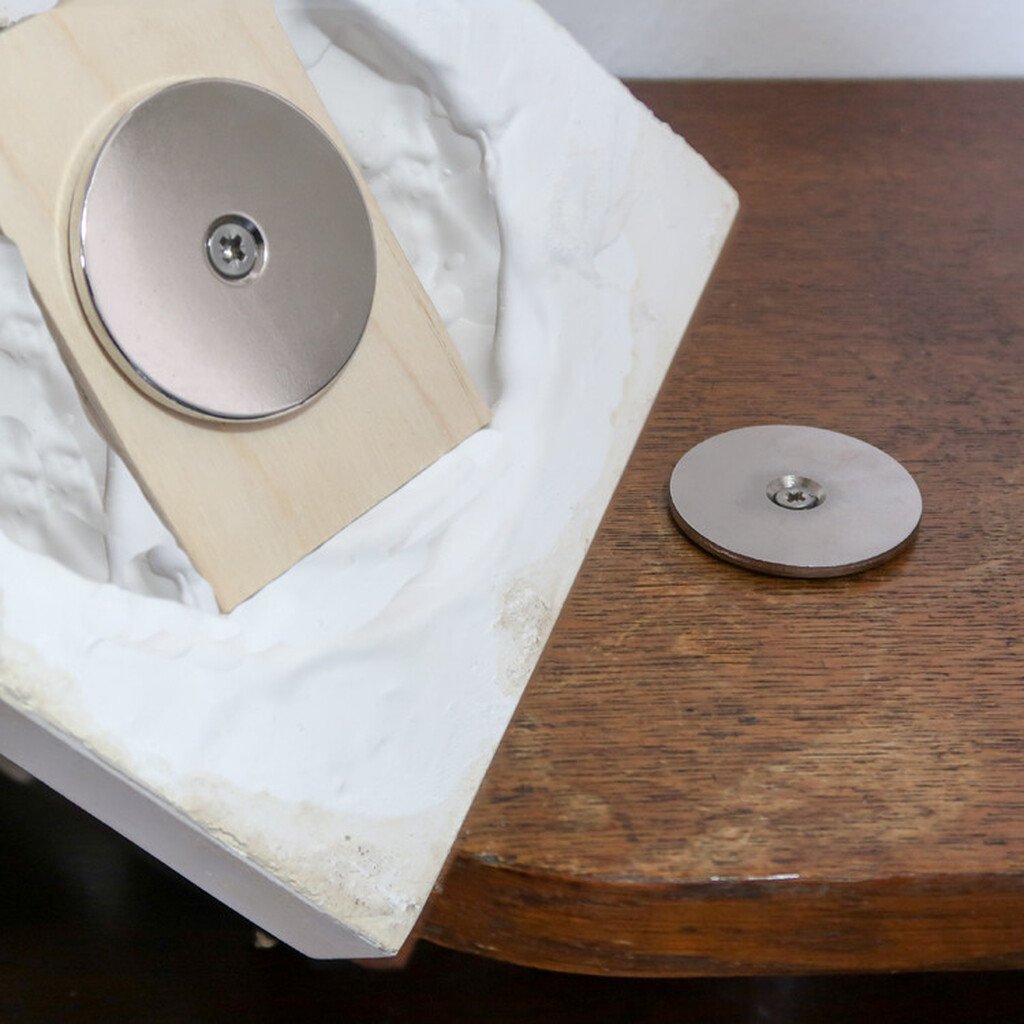

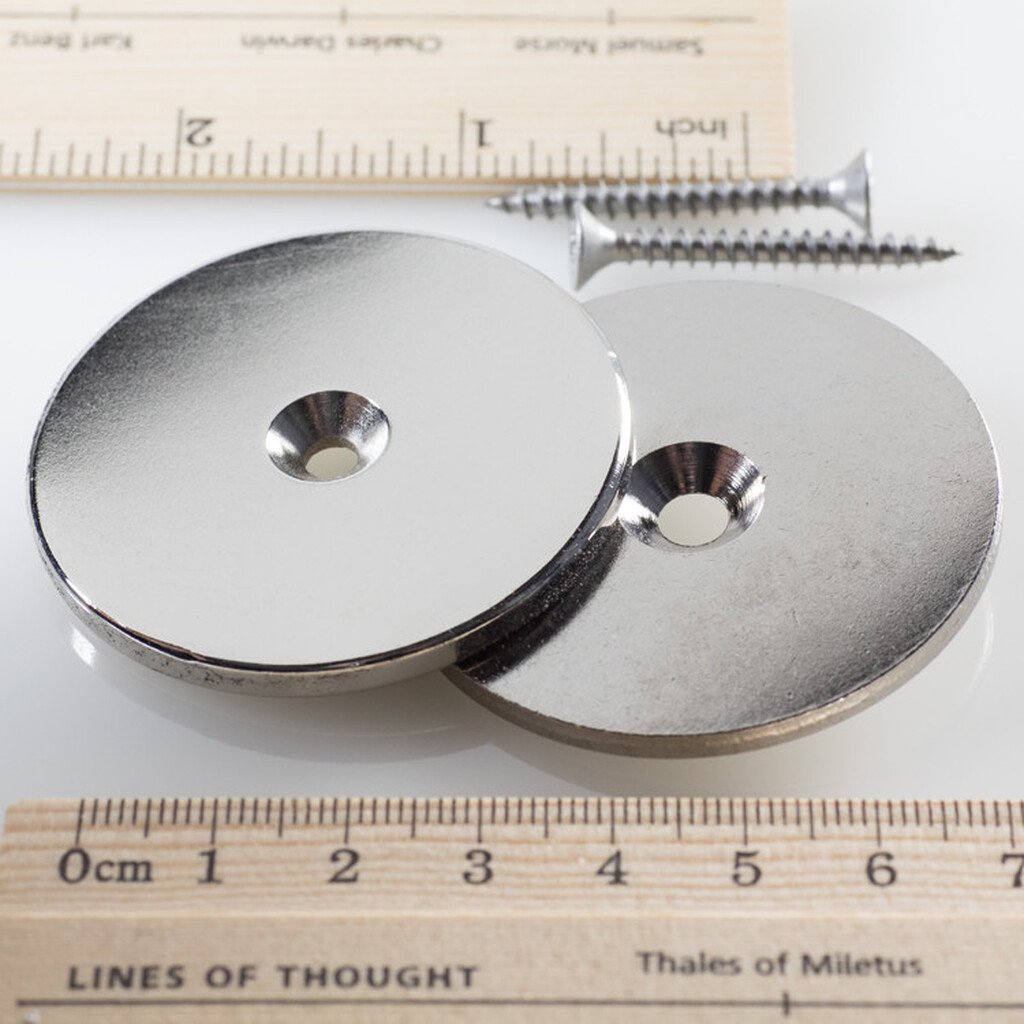

Sada obsahuje velmi silný neodymový magnet 21095, ocelový protikus 10534 s dírou a 2x nerezový vrut 4x35 mm. Společně tvoří ideální upevňovací sadu pro rozmanité použití.

Neodymové magnety jsou křehké a při nadměrném působení síly se mohou zlomit. Při upevňování tohoto magnetu proto doporučujeme maximální utahovací moment 2 Nm.

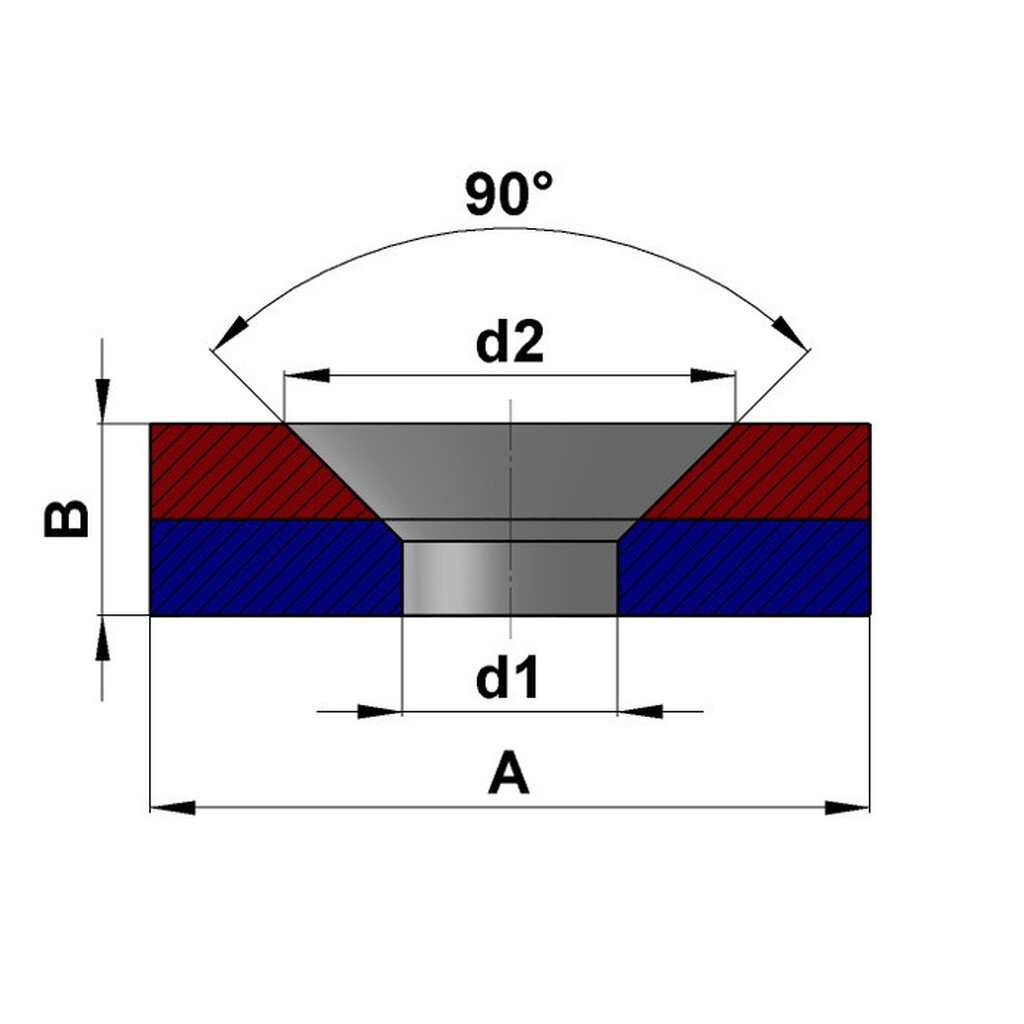

Rozměry upevňovací sady

                         Magnet                                                             Ocelový protikus

Rozměry a technické parametry

Odrtrhovou sílou (v TAHU, SMYKU) se rozumí síla mezi magnetem a ocelovým protikusem.

1N se rovná cca 0,1 kg

21095.S

A

(mm)

B

(mm)

D1

(mm)

D2

(mm)

Hmot.

(g)

Odtrhová síla

TAH (N)*

Odtrhová síla

SMYK (N)*

21095

50

4

4,5

9,5

59

 55,5

15,5

10534

50

3

5,7

11,7

44

--

--

Odtrhová síla

Zatížení v tahu                                     Zatížení ve smyku

Způsob použití

Mezi magnetem a ocelovým protikusem nesmí být nečistoty.

Magnet a ocelový protikus nesmí být vyosený.

Nedodržením těchto podmínek výrazně snížíte odtrhovou sílu.





  • Kompletní návod k použití naleznete ZDE

Jak se měří odtrhová síla magnetu?

Odtrhová síla je taková síla, kterou je zapotřebí vyvinout, abyste dokázali magnet odtrhnout od ocelové (magnetické) podložky, a to při následujících podmínkách:

• Podložka musí být zhotovena z čisté oceli a její tloušťka činí alespoň 10 mm.

• Magnet se daného předmětu dotýká celou plochou, proto musí být zajištěn dokonalý kontakt magnetu s podložkou.

• Magnet je tažen kolmo na podložku.

Čím se snižuje magnetická síla magnetu?

• Magnet se předmětu nedotýká celou plochou, protože dotyčný předmět má nerovný povrch.

• Magnet může sklouznout do boku, pokud není tažen kolmo na povrch, tak dojde k mnohem jednoduššímu odtrhnutí magnetu.

• Magnetický předmět není z čisté (magnetické) oceli, na povrchu je pravděpodobně nátěr barvy, vrstva gumy či plastu nebo dalšího materiálu, která zvětšuje vzdálenost mezi magnetem a kovovou podložkou.

• Magnet se předmětu nedotýká, čím větší vzdálenost mezi magnetem a kovovou podložkou je, tím se magnetická síla zmenšuje.

• Předmět je zkorodovaný.

Povrchová úprava magnetu

Na povrhu magnetu je nanesen nikl, který chrání magnet před korozí. Pozor, při dlouhodobém použití ve venkovním prostředí nebo při poruše povrchové úpravy, začne magnet oxidovat.

Neodymové magnety jsou velice náchylné na korozi, proto je na jejich povrch většinou nanesena povrchová úprava ve formě niklu (10-20 µm), zinku (5-10 µm), zlata (5-10 µm), epoxidové pryskyřice (20-30 µm) nebo jsou magnety povrchově upravovány pasivací (0 µm). Jako mezivrstva mezi finální povrchovou úpravou je většinou používána měděná vrstva.

Neodymové magnet vs Fertitový magnet

Výhody (feritový magnet vs. neodymový magnet)

- Nejsilnější neodymové magnety unesou až tisícinásobek své váhy

- Minimální velikost neodymového magnetu překoná několikanásobně výkon feritového magnetu

- Neodymové magnety se vyrábějí řezáním, a proto je možné vyrobit na míru téměř „jakýkoliv“ tvar. Pro výrobu feritových magnetů je většinou potřeba lisovací forma. Pro některé rozměry je možné zvolit také řezání, ale až od většího množství

Nevýhody (feritový magnet vs. neodymový magnet)

- Neodymové magnety jsou dražší

- Neodymové magnety jsou náchylné na korozi

- Feritové magnety mají všechny stejnou teplotní odolnost, není potřeba volit různé typy materiálů jako u neodymových magnetů, kde je teplotní odolnost dána typem materiálu

Neodymové magnety jsou vyráběny sintrováním (spékáním) a jejich anizotropie, směr magnetizace) je většinou již přednastavena při výrobě polotovarů, které se následně používají pro řezání konkrétních konečných rozměrů. Kromě výjimečných případů tedy není možno zvolit typ magnetizace po dokončení finálního rozměru neodymového magnetu. Oproti tomu feritové magnety, jejich izotropní verzi, je možné pomocí zvoleného magnetovacího přípravku zmagnetovat do různých variant a směrů.Feritové anizotropní magnety mají směr magnetizace také nastaven již při výrobě, protože jsou lisovány tzv. mokrou cestou, tedy v již přednastaveném směru magnetizace.

FERITY VS. NEODYMY: Silné neodymové magnety mohou způsobit změnu směru magnetizace, případně úplnou demagnetizaci (ztrátu magnetické síly) u feritových magnetů. Proto k sobě nepřibližujte a nespojujte dohromady neodymové magnety s magnety feritovými. Skladujte je ve vzdálenosti minimálně 10 cm od sebe.

Pro více informací přejděte na nejčastější otázky od zákazníků nebo nás kontaktujte.

Prohlášení REACH

Prohlášení ROHS

SPOLKNUTÍ MAGNETŮ: Magnety nepolykejte ani nevdechujte. Přitáhnutí magnetů nacházejících se v těle může způsobit vážné poranění a vyžaduje okamžitou lékařskou pomoc. Udržujte mimo dosah dětí. Magnety nejsou hračka.

NEBEZPEČÍ ÚRAZU: Magnety jsou velmi křehké. Srážející se magnety mohou prasknout a ostré třísky mohou být vymrštěny do vzdálenosti několika metrů a poranit oči. Manipulujte s magnety opatrně a pozorně, zabraňte kolizi magnetů. POZOR: Neodymové magnety jsou velmi silné a mohou k sobě přiskočit i na velkou vzdálenost. Držte magnety v dostatečné vzdálenosti od sebe a při manipulaci s nimi noste ochranné brýle. Myslete také na bezpečnost osob, které manipulaci s magnety přihlížejí.

NEBEZPEČÍ ÚRAZU: Velké, zejména neodymové magnety mají velmi silnou přítažnou sílu. Nepozorná a nesoustředěná manipulace s nimi může způsobit zaseknutí prstů nebo kůže mezi magnety. POZOR: toto může způsobit modřiny a pohmožděniny. Velmi velké, zejména neodymové magnety mohou způsobit zlomeniny kostí. Při manipulaci s většími magnety noste silnější ochranné rukavice.
