Magnetická upevňovací sada pr. 15 mm

Doprava nad 1000 Kč ZDARMA

Magnetická upevňovací sada pr. 15 mm
Přečtěte si prosím před objednáním produktu bezpečnostní a manipulační podmínky.

Dopravci

Skladem
Dnes odešleme
21089.S
8595133930291
83,41 Kč/ks 68,93 Kč Bez DPH

Parametry

Teplotní odolnost ? 80 °C
Hmotnost (g) 5,2
Tolerance (± mm) 0,1

Videa









Doplňující popis

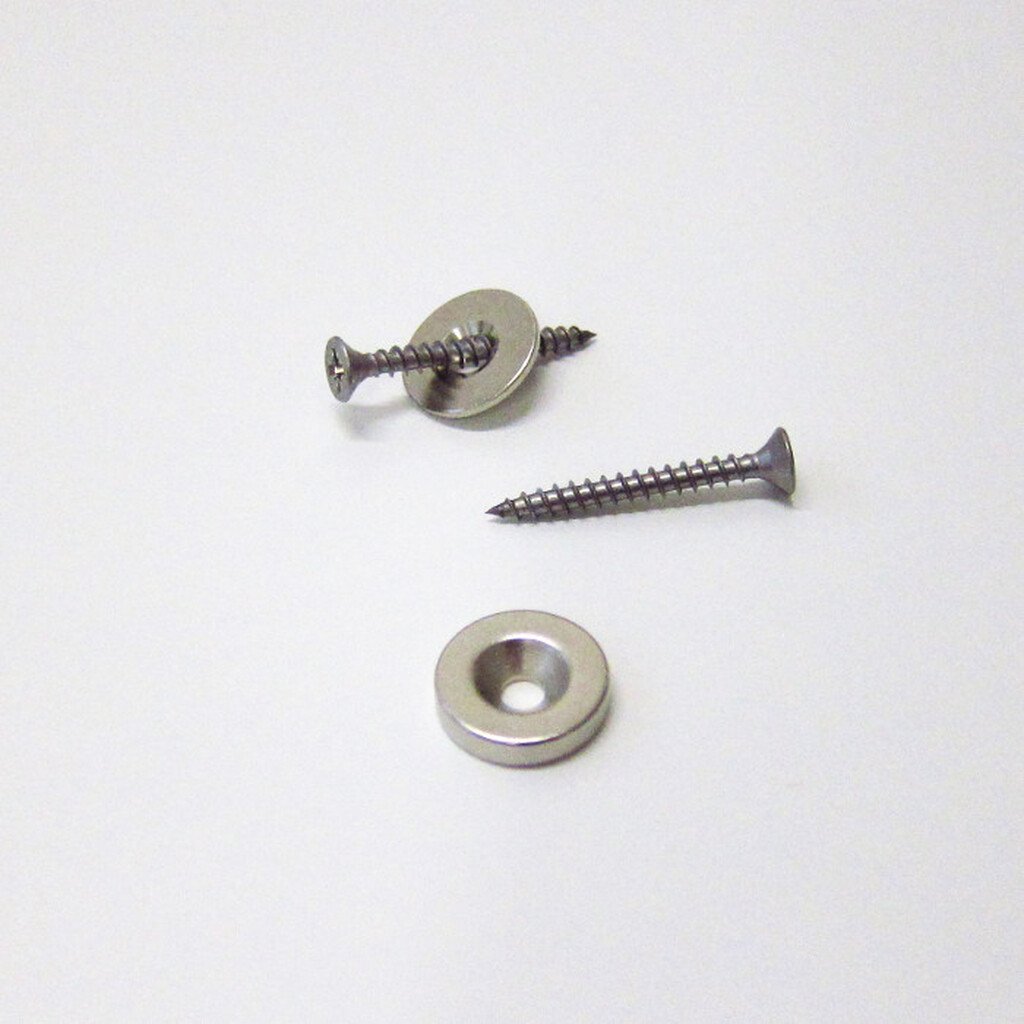

Sada obsahuje velmi silný neodymový magnet 21089, ocelový protikus 10525 s dírou a 2x nerezový vrut 4x35 mm. Společně tvoří ideální upevňovací sadu pro rozmanité použití.

Neodymové magnety jsou křehké a při nadměrném působení síly se mohou zlomit. Při upevňování tohoto magnetu proto doporučujeme maximální utahovací moment 2 Nm.

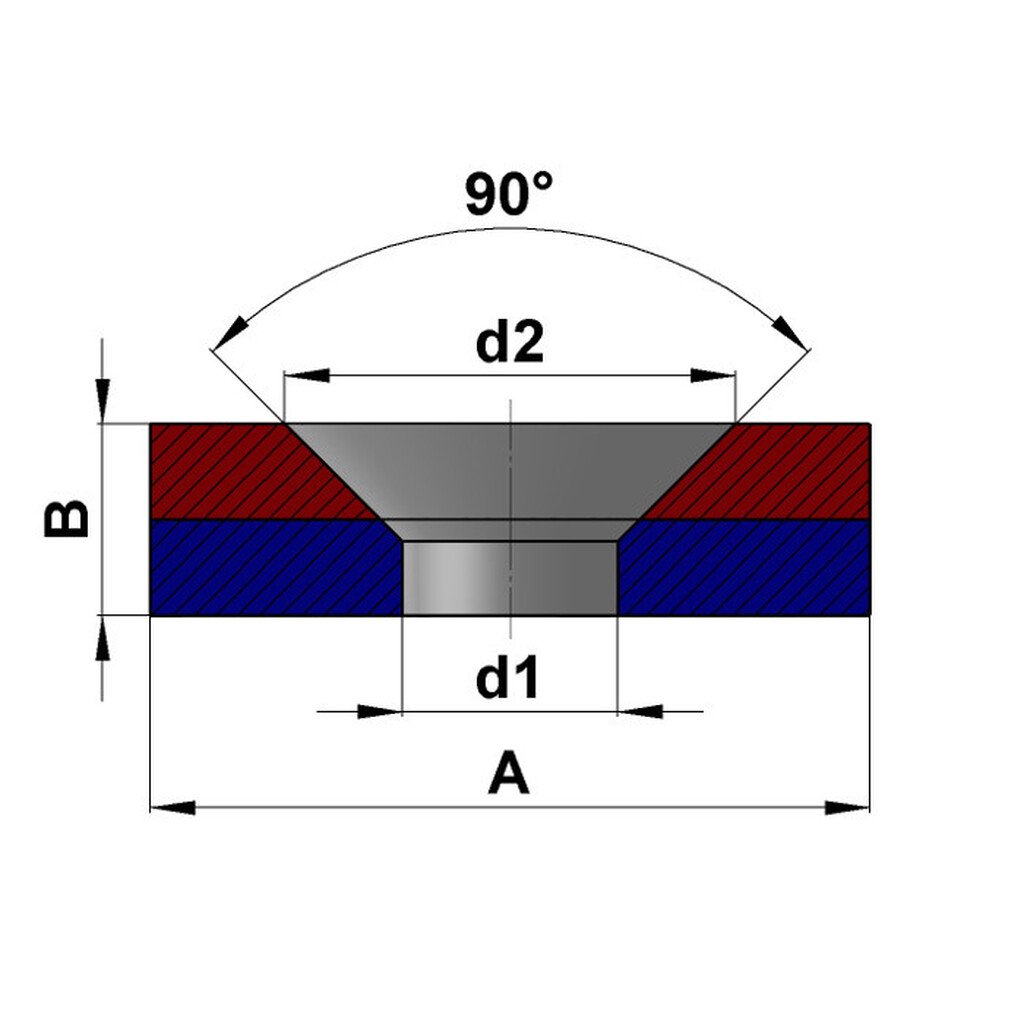

Rozměry upevňovací sady

                         Magnet                                                             Ocelový protikus

Rozměry a technické parametry

Odrtrhovou sílou (v TAHU, SMYKU) se rozumí síla mezi magnetem a ocelovým protikusem.

1N se rovná cca 0,1 kg

21089.S

A

(mm)

B

(mm)

D1

(mm)

D2

(mm)

Hmot.

(g)

Odtrhová síla

TAH (N)

Odtrhová síla

SMYK (N)

21089 (magnet)

15

4

4,5

9,4

4

18

2,8

10525 (ocelový protikus)

15

1,5

5,5

9

1,2

--

--

Odtrhová síla

Odtrhová síla v tahu                      Odtrhová síla ve smyku

Způsob použití

Mezi magnetem a ocelovým protikusem nesmí být nečistoty.

Magnet a ocelový protikus nesmí být vyosený.

Nedodržením těchto podmínek výrazně snížíte odtrhovou sílu.





SKLADOVÁNÍ A MANIPULACE

Magnety skladujte ve vnitřním prostředí, mimo vlivy venkovního prostředí

Vyvarujte se styku s magnetickými předměty, HROZÍ ZVÝŠENÉ NEBEZPEČÍ ÚRAZU.

Pozor, při manipulaci s magnetem a ocelovým protikusem hrozí přicvaknutí prstů!

POPIS A POUŽÍTÍ

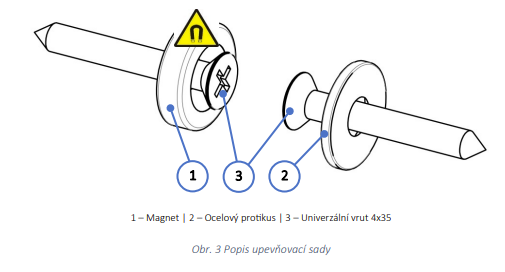

Upevňovací magnetická sada vždy obsahuje velmi silný magnet (má vždy větší tloušťku), ocelový protikus a dva univerzální nerezové vruty 4x35. Magnet i ocelový protikus jsou opatřeny průchozí dírou a zahloubením pro zápustnou hlavu vrutu

Sada vždy obsahuje doporučený vrut 4x35 pro chycení jednotlivých částí. Jeho kotvení vždy vhodně zvolte podle toho, do jakého materiálu budete kotvit.

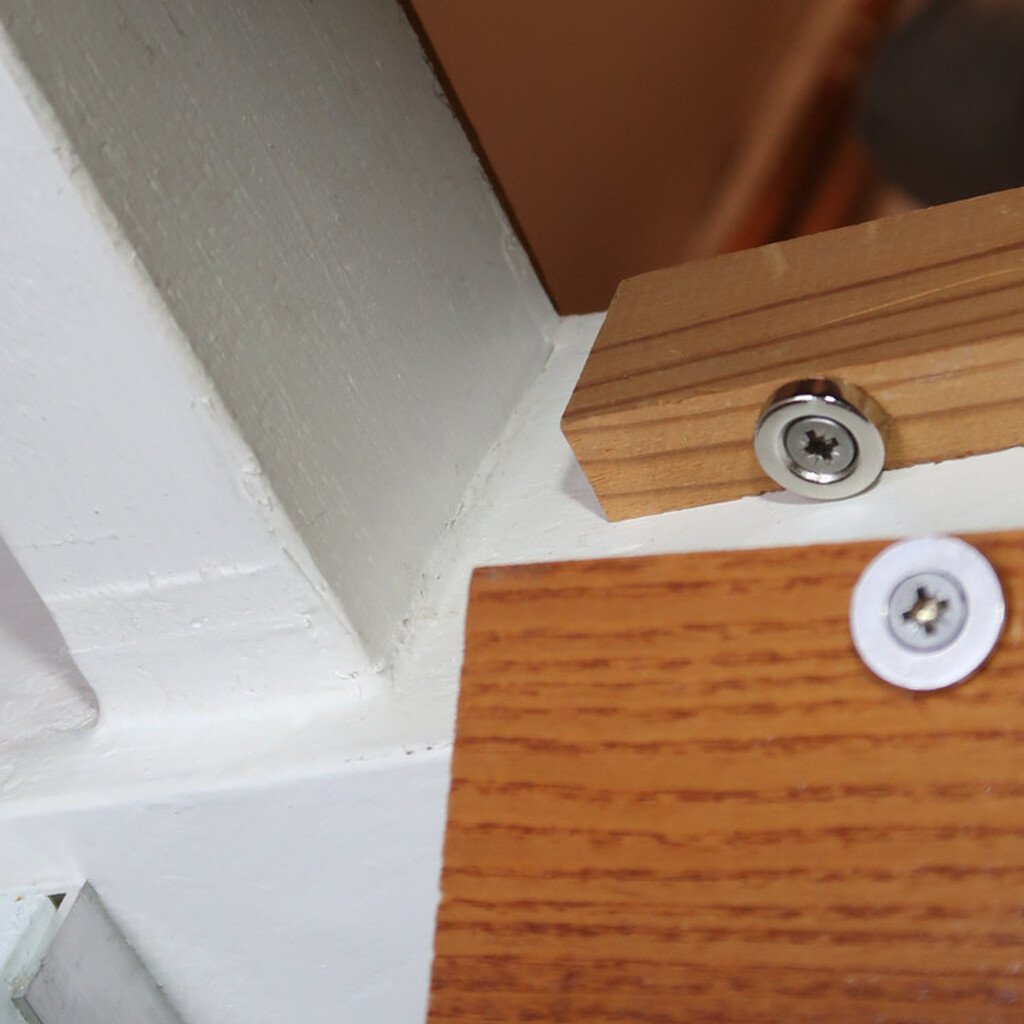

Magnetické sady najdou uplatnění na místech, kde potřebujete pevně a bezpečně přidržet předměty na svém místě. Zabezpečit je na svém místě a zabránit možnému pádu (např. květináč na parapetu, předměty na stole apod.).

INSTALACE

  • Instalujte pouze ve vnitřních prostorech mimo vlivy venkovního prostředí.
  • Zákaz pohybu osob pod předměty, které jsou ukotveny, zavěšený pomocí upevňovací sady.
  • Mějte na paměti, že mezi magnetem a kovou podložkou působí opravdu velmi vysoká upínací síla, která může být vyšší než síla, kterou je ukotven magnet a podložka v materiálu, může dojít k vytržení a pádu!! Opravdu velmi důkladně ukotvěte podložku a magnet.
  • Při instalaci na upevňovací magnetickou sadu mějte na paměti její odtrhovou sílu.
  • V žádném případě nesmí váha předmětů překračovat odtrhové síly, vždy počítejte s dostatečnou bezpečnostní rezervou a spoj naddimenzujte.
  • V případě kotvení sady do stropu, zajistěte, aby pod ukotvený předměte nebyl možný volný přístup.
  • V případě, že nahradíte přiložené vruty kratší délkou, ujistěte se zkouškou, že Vámi zvolená délka zašroubování je dostatečná.
  • Pozor, šroub magnetu upevňovací sady utahujte maximálním utahovacím momentem 2 Nm. Magnet je křehký a při nadměrném působení síly se může zlomit.
  • Dodávaná sada je vhodná pro ukotvení do dřeva a materiálů na bázi dřeva.
  • Při kotvení do cihly, zvolte vhodnou hmoždinku pro cihly.
  • Při kotvení do sádrokartonu, zvolte vhodnou hmoždinku pro sádrokarton.
  • Při kotvení do plynosilikátových tvárnice, zvolte vhodnou hmoždinku, případně chemickou kotvu.
  • V případě, že kotvíte do jiného materiálu, konzultujte vhodný způsob kotvení s prodejcem upevňovací sady nebo s prodejcem kotevních výrobků.
  • Kompletní návod k použití naleznete ZDE

Prohlášení REACH

Prohlášení ROHS

SPOLKNUTÍ MAGNETŮ: Magnety nepolykejte ani nevdechujte. Přitáhnutí magnetů nacházejících se v těle může způsobit vážné poranění a vyžaduje okamžitou lékařskou pomoc. Udržujte mimo dosah dětí. Magnety nejsou hračka.

NEBEZPEČÍ ÚRAZU: Velké, zejména neodymové magnety mají velmi silnou přítažnou sílu. Nepozorná a nesoustředěná manipulace s nimi může způsobit zaseknutí prstů nebo kůže mezi magnety. POZOR: toto může způsobit modřiny a pohmožděniny. Velmi velké, zejména neodymové magnety mohou způsobit zlomeniny kostí. Při manipulaci s většími magnety noste silnější ochranné rukavice.

Magnety jsou velmi křehké. Srážející se magnety mohou prasknout a ostré třísky mohou být vymrštěny do vzdálenosti několika metrů a poranit oči. Manipulujte s magnety opatrně a pozorně, zabraňte kolizi magnetů. POZOR: Neodymové magnety jsou velmi silné a mohou k sobě přiskočit i na velkou vzdálenost. Držte magnety v dostatečné vzdálenosti od sebe a při manipulaci s nimi noste ochranné brýle. Myslete také na bezpečnost osob, které manipulaci s magnety přihlížejí.
