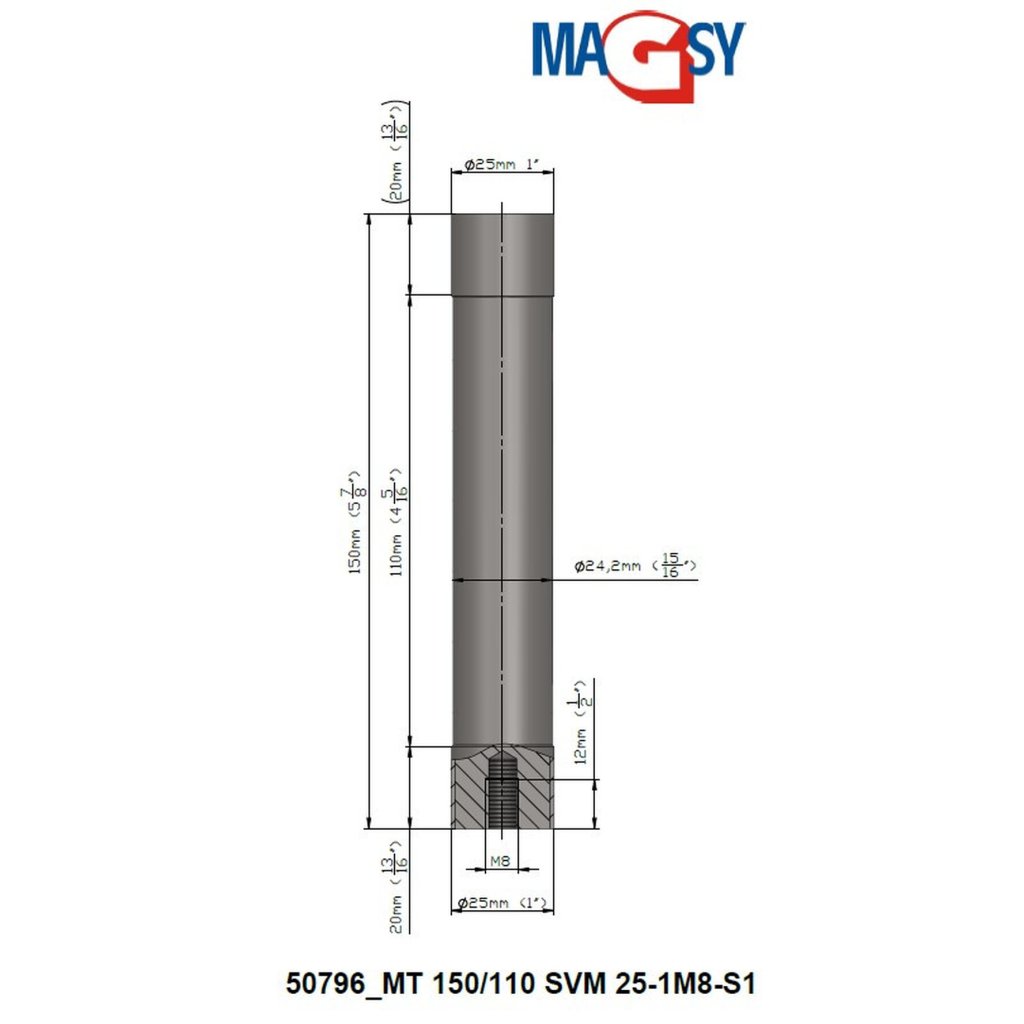

Magnetická tyč - NdFeB pr.25 x 150 mm

Magnetická tyč, určená výhradně pro průmyslové použití, do nekontinuálních provozů (při čištění magnetické tyče se musí zastavit tok přečišťovaného materiálu) zajistí dokonalé vyčištění (magnetickou separaci) vašich směsí od feromagnetických nečistot (pojmem feromagnetické nečistoty myslíme plně magnetické kovy jako železo, nikl, kobalt a slitiny obsahující železo nikoliv železo, částice paramagnetické a velmi jemně magnetické materiály - tyto materiály je potřeba oddělovat, separovat jinými způsoby). Magnetická tyč slouží k magnetické separaci z materiálů suchých, sypkých i tekutých.

Pro správnou funkci musí mít přečišťované sypké směsi (materiál, který sypete přes magnetickou tyč) tyto vlastnosti:

• Homogenní
• Suché s dobrými sypnými vlastnostmi, nelepivé, aby nedocházelo k ulpívání a lepení na magnetické tyči, viz. níže popis vhodných materiálů pro magnetickou separaci magnetickou tyčí.

V případě, že se podmínky použití liší, vlastnosti materiálu se neshodují s popisem výše a magnetické částice jsou odlišné od námi popisovaných, nepoužívejte tuto magnetickou tyč a kontaktujte naše technicko-obchodní oddělení pro potvrzení použití této magnetické tyče případně o vytipování jiného magnetického separátoru.

Magnetická tyč se používá jako předstupeň pro ochranu technologií tak, aby se feromagnetické nečistoty nedostaly do zařízení, která by mohly poškodit, například nože mlýnů, drtičů, trysky regranulačních a granulačních linek, trysky vstřikolisů, vytlačovací stolice, lisovací stolice, lisy při mokrém lisování, šrotovací zařízení, jemná síta, keramické lisovací stolice, sklářské lisy atd. Lze ji použít také pro přečištění směsi na co nejvyšší čistotu (myšleno zbavení feromagnetických příměsí), kdy se magnetická tyč umisťuje na konec výrobního procesu těsně před balení, expedici, překládku, aby nedošlo již k žádné kontaminaci během dalších operací ve výrobním závodě. V tomto případě se předpokládá okamžité uzavření přečišťovaného materiálu do uzavíratelných obalů nebo do jiných, uzavíratelných nádob. Díky velmi vysoké magnetické síle dochází k vysokému záchytu feromagnetických nečistot (čtěte prosím detailně níže popis, jaké velikosti feromagnetických nečistot tato magnetická tyč zachytí).

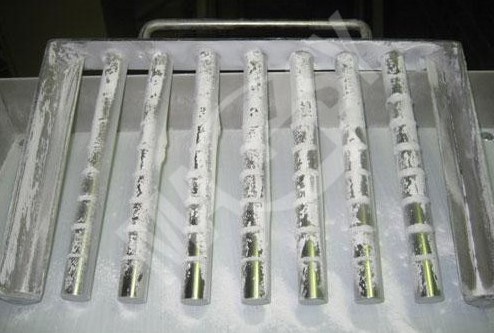

Magnetická tyč je primárně určena k vytvoření magnetického roštu podle potřeb zákazníka. Na jedné straně má závit. Pomocí tohoto závitu si můžete přišroubovat tuto tyč k libovolné ploché oceli případně do jiné, vámi navržené pomocné konstrukce. Žádné pomocné konstrukce ani ploché oceli případně držáky, spojovací materiál nejsou součástí dodávky magnetické tyče. Z důvodu velmi vysoké magnetické síly upozorňujeme na nutnost použití nemagnetické oceli pro všechny materiály, ze kterých bude Vaše pomocná konstrukce nebo jakýkoliv držák pro upevnění magnetických tyčí vyroben stejně tak spojovací materiál musí být v nemagnetickém provedení. Minimální vzdálenost mezi tyčemi po nainstalování na vaši pomocnou konstrukci, držák, pásovinu nesmí být menší než 20 mm. Je to z důvodu bezpečnosti při instalaci a dále z toho důvodu, aby se tyče samovolně magnetickou silou nepřitáhly. Myslete také na vlastnosti materiálu (sypkého i tekutého), aby byl zachován požadovaný průtok, prosyp. V případě, že si navrhujete pomocné držáky magnetických tyčí svépomocí, nemůžeme převzít jakoukoliv zodpovědnost za správnou funkci magnetických tyčí. V případě, že si instalací nebo sestavou do podoby magnetického roštu nejste jisti, magnetickou tyč nekupujte a kontaktujte naše obchodně-technické oddělení. Upozorňujeme na velmi vysokou intenzitu magnetické síly. Dbejte velmi zvýšené opatrnosti při návrhu a výrobě vlastní sestavy umístění více magnetických tyčí vedle sebe a zejména při jejich šroubování (jakékoliv kompletaci) do sestavy si od sebe oddělujte jednotlivé magnetické tyče nemagnetickým vymezením, např. dřevěnou deskou. Hrozí zvýšené riziko úrazu spojením magnetických tyčí! Veškeré magnetické materiály, konstrukce, nářadí jako kladiva, kleště, svěráky udržujte v minimální vzdálenosti 200 mm od magnetických tyčí. Pozor i na pracovní stůl, který nesmí být železný (feromagnetický)!

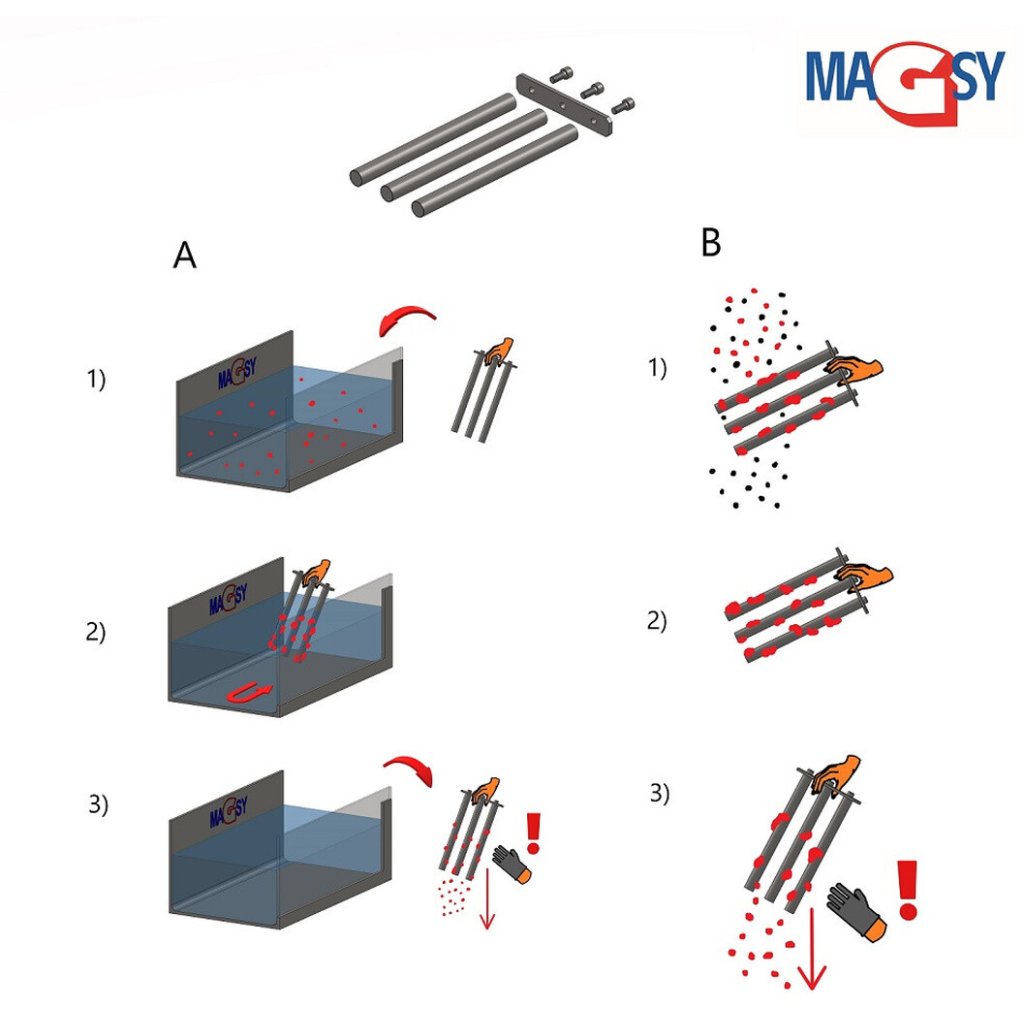

Dále můžete magnetickou tyč použít samostatně a to přímým, volným vložením do materiálu, a to jak do materiálu suchého, tak také do materiálu tekutého. Je odolná vůči vlhkosti, takže může být ponořena (částečně i kompletně celá) i do kapalin. Nevkládejte magnetickou tyč a nepoužívejte ji v agresivních látkách a kyselinách. pH kapaliny, do které tyč pokládáte (kde budete magnetickou tyč používat), musí být v rozmezí od hodnoty min. 6,5 do hodnoty max. 8,5. V případě, že kapalina je jiného pH, magnetickou tyč nepoužívejte. Kontaktujte prosím naše technicko-obchodní oddělení pro více informací, potvrzení vhodnosti použití magnetické tyče nebo případné doporučení použití jiného výrobku z našeho sortimentu.

Magnetická tyč může být použita také pro magnetickou separaci ze sypkých směsí (ze suchého materiálu). Volně ji zavěste, položte, umístěte do místa, které vyhodnotíte jako nejlepší pro funkci této magnetické tyče. Můžete ji také kdekoliv přimontovat pomocí šroubu. Šroub není součástí dodávky magnetické tyče. Nepokládejte, nezavěšujte tyč tam, kde je v její bezprostřední blízkosti nebo se může vyskytnou jakýkoliv feromagnetický materiál a mohlo by dojít k přichycení magnetické tyče k tomuto materiálu. Hrozí nebezpečí úrazu obsluhy a špatná funkce magnetické tyče (když na magnetickou tyč trvale působí kovový magnetický kov, její síla se snižuje, např. když by byla magnetická tyč nainstalována velmi blízko feromagnetickému nosníku nebo položena do železného (magnetického) koryta). Minimální vzdálenost všech magnetických předmětů od magnetické tyče je 200 mm. Jestliže nejste schopni zajistit místo, kde nebude magnetická tyč ve styku s magnetickými předměty (železné magnetické nosníky, násypky, výsypky, koryta, skluzy, různé podobné konstrukce) nepoužívejte tuto magnetickou tyč. Kontaktujte prosím naše technicko-obchodní oddělení pro více informací, potvrzení vhodnosti použití magnetické tyče nebo doporučení jiného výrobku.

Magnetickou tyč můžete tedy použít v sestavě několika magnetických tyčí nebo samostatně, a to jak uvádíme buď na kapaliny nebo na suché směsi. Níže uvádíme příklady materiálů, pro které můžete magnetickou tyč použít k oddělování kovových magnetický nečistot (magnetická separace).

Pozn.: všechny tekuté materiály musí splňovat požadavky na hodnotu pH od min. 6,5 do 8,5 max., všechny suché, sypké směsi musí splňovat v tomto textu uváděný maximální rozměr materiálu (průměr 0-3 mm, max. rozměr 3x3x3 mm) stejně tak magnetické kovy nesmí přesáhnout rozměry, které zde uvádíme (průměr 0-3 mm, max. rozměr 3x3x3 mm). V případě, že Váš materiál má větší zrnitost nebo předpokládáte výskyt větších magnetických nečistot tuto magnetickou tyč nepoužívejte a kontaktujte naše obchodně-technické oddělení k doporučení vhodného výrobku pro Vaše účely.

Příklady materiálů, který jsou vhodné pro magnetickou separaci pomocí magnetické tyče :

• bulgur
• bramborová kaše v prášku
• bramborové halušky v prášku
• cereálie, různé druhy
• cukr krystal
• cukr moučka (v případě výroby vlastní sestavy více magnetických tyčí upozorňujeme na možnost zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně rozmístit po celé ploše sestavy magnetických tyčí, v případě použití samostatné magnetické tyče není žádný problém)
• cizrna
• čaj (sušený a drcený ne sušené nebo čerstvé lístky)
• čočka (v případě častého používání pro velké množství čočky hrozí abraze, upozorňujeme na případné rychlejší opotřebení nerezového pláště)
• dětská výživa
• drcené kakaové boby
• dřevní štěpka (velmi jemná frakce, upozorňujeme na horší sypné vlastnosti)
• drcené PET láhve (v případě výroby vlastní sestavy více magnetických tyčí upozorňujeme na možnost zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně rozmístit po celé ploše sestavy magnetických tyčí, v případě použití samostatné magnetické tyče není žádný problém)
• dýňová semínka
• glazura v keramickém průmyslu
• gumárenský regranulát
• gumová drť (v případě výroby vlastní sestavy více magnetických tyčí nesmí obsahovat jemné vlásečnicové zbytky po drcení, podobné jemným nitím, v případě použití samostatné magnetické tyče není žádný problém)
• chladící voda (maximální teplota 40°C)
• chladící emulze, oleje (maximální teplota 40 °C)
• chilli semínka
• jáhly
• jíška (pozor na klenbování v případě výroby vlastní sestavy více magnetických tyčí)
• jogurty
• kakao mleté
• krmiva pro zvířata (dobře sypná, charakterově podobná hrubší mouce až do více hrubých frakcí, v případě použití sestavy více magnetických tyčí doporučujeme větší rozestup mezi jednotlivými tyčemi, v případě použití samostatné tyče není žádný problém)
• keramická hmota (tekutá i sypká…v případě sypké pozor na abrazi, kontrolujte častěji opotřebení krycího nerezového pláště)
• kakao mleté
• káva mletá
• káva surová (pozor na abrazi materiálu při větších kapacitách)
• kečupy
• kokosová mouka
• kypřící prášek do pečiva
• kari omáčka
• levandulový olej
• lepek (pozor na klenbování v případě výroby vlastní sestavy více magnetických tyčí)
• lyofilizované ovoce
• mák (pouze semínka máku ne celé makovice, ne mletý mák)
• mátový olej
• matcha prášek
• masokostní moučka
• mletá kukuřice (upozorňujeme na zvýšenou abrazi tohoto materiálu, možno použít magnetickou tyč, ale častěji kontrolovat opotřebení nerezového pláště)
• mouka (zde pozor na zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně, v případě použití sestavy více magnetických tyčí doporučujeme větší rozestup mezi jednotlivými tyčemi, v případě použití samostatné tyče není žádný problém)
• mléko
• ovocné džusy
• ovesné vločky
• ovocné směsi do jogurtů (spíše samostatně umístěno v toku materiálu)
• plastová drť (bez skelné příměsi, dále nesmí obsahovat jemné vlásečnicové zbytky po drceni, podobné jemným nitím)
• plastový granulát a regranulát (bez skelné příměsi)
• popel (ne žhavý ale chlazený na pracovní teplotu magnetické tyče)
• pohanka
• polévky (sušené instantní)
• protlaky
• písek (suchý, jemný písek, upozorňujeme na zvýšenou abrazi tohoto materiálu, možno použít magnetickou tyč, ale častěji kontrolovat opotřebení nerezového pláště)
• puding (horší sypné vlastnosti, sypat pomalu a v případě výroby vlastní sestavy magnetických tyčí rovnoměrně rozmístit po celé ploše)
• různé typy sirupů
• rýže (loupaná i neloupaná, pozor na abrazi)
• řepkový olej
• sezamová semínka
• slunečnicová semínka (upozorňujeme na možnost zvýšené abraze a zvýšené riziko prodření nerezového pláště, pravidelně kontrolujte jeho stav)
• sklovina neboli skelná hmota (upozorňujeme na možnost zvýšené abraze a zvýšené riziko prodření nerezového pláště, pravidelně kontrolujte jeho stav)
• stavební hmoty (pouze dobře sypné a neabrazivní, bez obsahu skel a keramických příměsí)
• sůl (upozorňujeme na případnou menší životnost z důvodu použitého materiálu, záleží na četnosti používání, kontaktujte výrobce pro potvrzení vhodnosti použití)
• sója
• stavební hmoty (pouze dobře sypné a neabrazivní, bez obsahu skel a keramických příměsí)
• sušená čokoláda
• sušená syrovátka
• sušené bylinky
• sušené koření (jemně mleté nebo velmi jemně nadrcené)
• sušené mléko
• sušený kokos
• sypké škroby např. kukuřičný škrob (sypat pomalu a rovnoměrně rozmístit po celé ploše, riziko klenbování, v případě použití sestavy více magnetických tyčí doporučujeme větší rozestup mezi jednotlivými tyčemi, v případě použití samostatné tyče není žádný problém)
• slunečnicový olej
• sójová omáčka
• sušená cibule
• tabák
• tapiokové perly
• těsta (prášková)
• tykvová loupaná semena
• vanilkový cukr
• tekuté směsi obecně (volným položením magnetické tyče, dodržovat předepsané pH, maximální teplotu materiálu 40 °C a rozměr částic v materiálu)

Upozorňujeme, že síla stěny (obalu) magnetů, nerezová trubice, je velmi malá (velmi tenká stěna) z důvodu docílení vysoké magnetické indukce (magnetické síly) a odtrhové síly na jejím povrchu. Proto prosím zvažte i výšku, ze které budete materiál, v případě použití magnetické tyče na sypký materiál, na magnetickou tyč sypat (výška dopadu). Obecně by neměla výška dopadu přesáhnout 1 m. Toto je ovšem individuální pro každý typ materiálu. V případě sypání z velké výšky může dojít k prohnutí nebo k proražení nerezového krycího pláště a k poškození celého magnetické tyče. V případě, že výška, ze které se bude Váš materiál sypat na magnetickou tyč je vyšší než 1 m, nepoužívejte tento výrobek a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu magnetické tyče.

Tato magnetická tyč vychytává (separuje) feromagnetické částice od velikosti 1 µm a menší (charakterově kovový, nezměřitelný, magnetický prach) až do velikosti pr. 3 mm (3x3x3 mm), což je maximální frakce (velikost) materiálu, která může na magnetickou tyč dopadávat a která může být přes magnetickou tyč přesypávána. U tekutých směsí se nepředpokládá tak velká frakce materiálu, ale v tomto případě se jedná o maximální velikost kovové feromagnetické nečistoty. Na magnetické tyče nesmí dopadat větší předměty (přes magnetické tyče nesmí protékat větší předměty) než uvádíme (max. průměr 3 mm, 3x3x3 mm). V případě, že se obáváte přítomnosti i větších kovových feromagnetických nebo jiných nečistot, příměsí, je potřeba předřadit síto o velikosti ok max. 3 mm, aby byly tyto větší, nežádoucí předměty zachyceny již před stykem s magnetickou tyčí. Síto není součástí dodávky magnetické tyče. Upozorňujeme také na možnost, že Váš materiál (jak suchý tak tekutý) může obsahovat velmi velké množství jemných kovových nečistot (velmi jemný kovový magnetický prach), které můžou tzv. obalit magnetické tyče a v případě sestavy více magnetických tyčí vedle sebe zneprůchodnit tuto sestavu. Současně s tím dojde k tomu, že se velmi sníží magnetická síla a toto platí i pro magnetickou tyč použitou samostatně. V případě, že se Vám magnetické tyče ihned obalí a celé „schovají“ do železného prachu toto není vadou magnetické tyče, ale je potřeba posílit magnetickou separaci další magnetickou tyčí nebo dalším typem magnetického separátoru. Stejně tak může stačit častější čištění magnetické tyče.

Jestliže toto nejste schopni zajistit (nepřítomnost větších částic ve vašem materiálu, velmi velké množství kovového jemného prachu ve vašem materiálu), nepoužívejte tuto magnetickou tyč a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.

Magnetické tyče jsou konstruovány tak, aby zachytily co nejvíce kovových magnetických nečistot. Vše ovšem záleží na množství těchto magnetických nečistot, které se ve Vašem materiálu vyskytuje. Není možné závazně garantovat vychytání všech magnetických nečistot. Vždy je potřeba zvážit konkrétní technologii a kapacity. V případě nutnosti je třeba předřadit či doplnit další typy magnetické separace. Nespoléhejte se prosím pouze na tuto jednu magnetickou tyč. V případě, že potřebujete poradit, obraťte se kdykoliv na naše odborníky v oblasti magnetické separace.

Magnetickou tyč nepoužívejte k separaci nerezavějící oceli (obecně nazývané jako nerez), ani v případě, že se jeví jako magnetická (takové jsou například po průchodu různými drtiči nebo po jiných formách deformací, stejně tak mohou být použity na výrobu různých sít). Magnetická tyč není určena ani k separaci barevných nemagnetických kovů ani k separaci dílců nebo jejich částí, které kovy obsahují (např. plastové díly se zalisovanými zbytky kovových částí, drcená okna se zbytky kovových lišt, dřevěné pelety se zalisovanými jemnými drátky…). V případě, že potřebujete separovat (oddělovat) i takové kovové magnetické nečistoty, obraťte se kdykoliv na naše odborníky v oblasti magnetické separace, kteří Vám poradí, který jiný magnetický separátor použít případně o jaký typ doplnit Vaši separační sestavu.

Upozorňujeme, že v průběhu čištění magnetické tyče je možné používat tlakovou vodu pouze z maximální vzdálenosti 300 mm od magnetické tyče. Magnetickou tyč můžete při čištění namáčet a oplachovat (pouze obyčejnou vodou). Stejně tak můžete používat suchý hadr k očištění nebo dobře vysušený tlakový vzduch k ofoukání zbytkových kovových nečistot a separovaného materiálu. Při ručním stírání kovových magnetických nečistot se vyžaduje použití ochranných pracovních pomůcek. Buďte opatrní v případě čištění sestavy více magnetických tyčí.

Tato magnetická tyč není určena pro použití v žádném prostředí, které je klasifikováno jako prostředí s nebezpečím výbuchu (ATEX).

Magnetickou tyč nepoužívejte k žádným jiným účelům, než popisujeme výše.

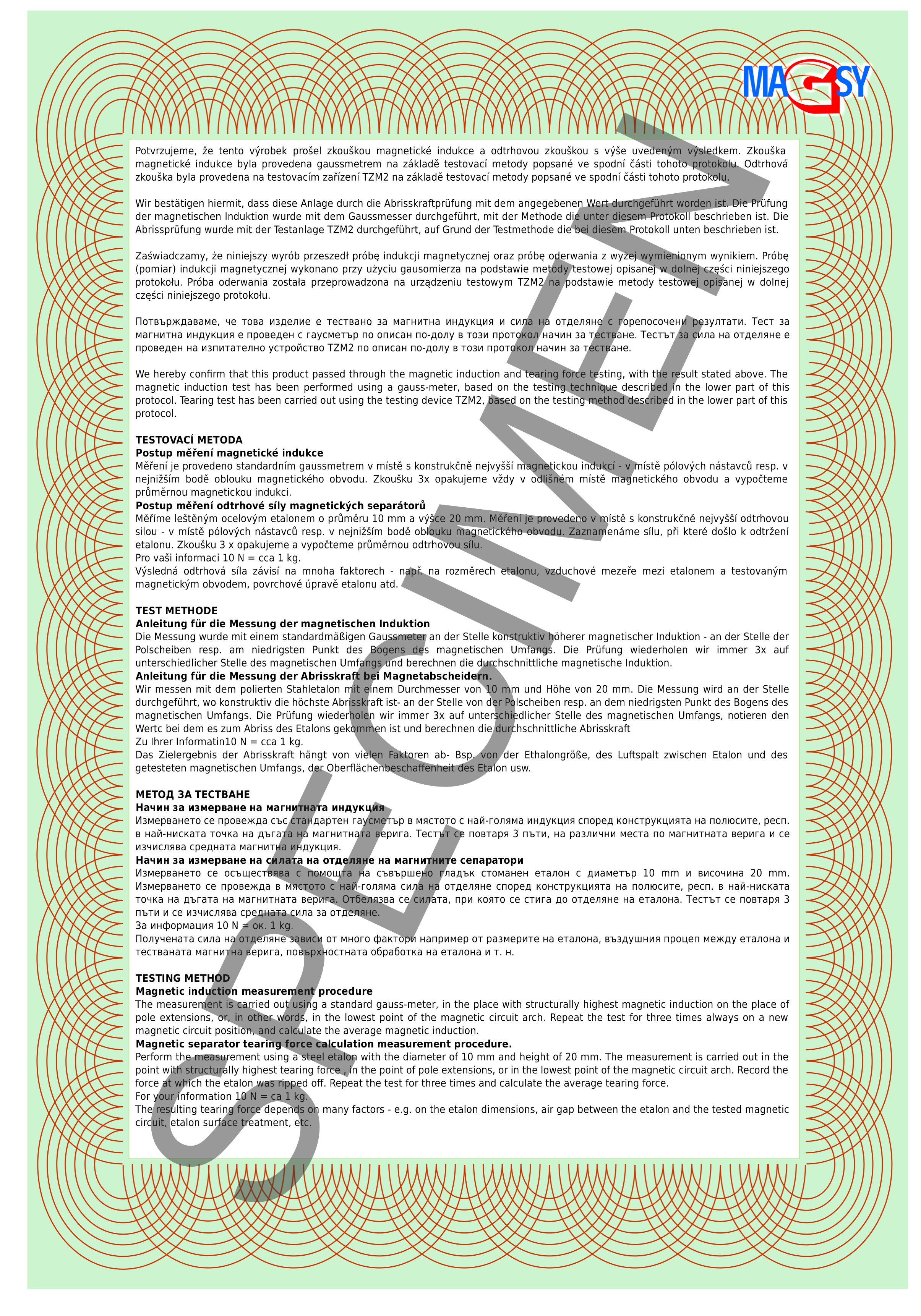

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem se sondou o tloušťce 0,75 mm v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

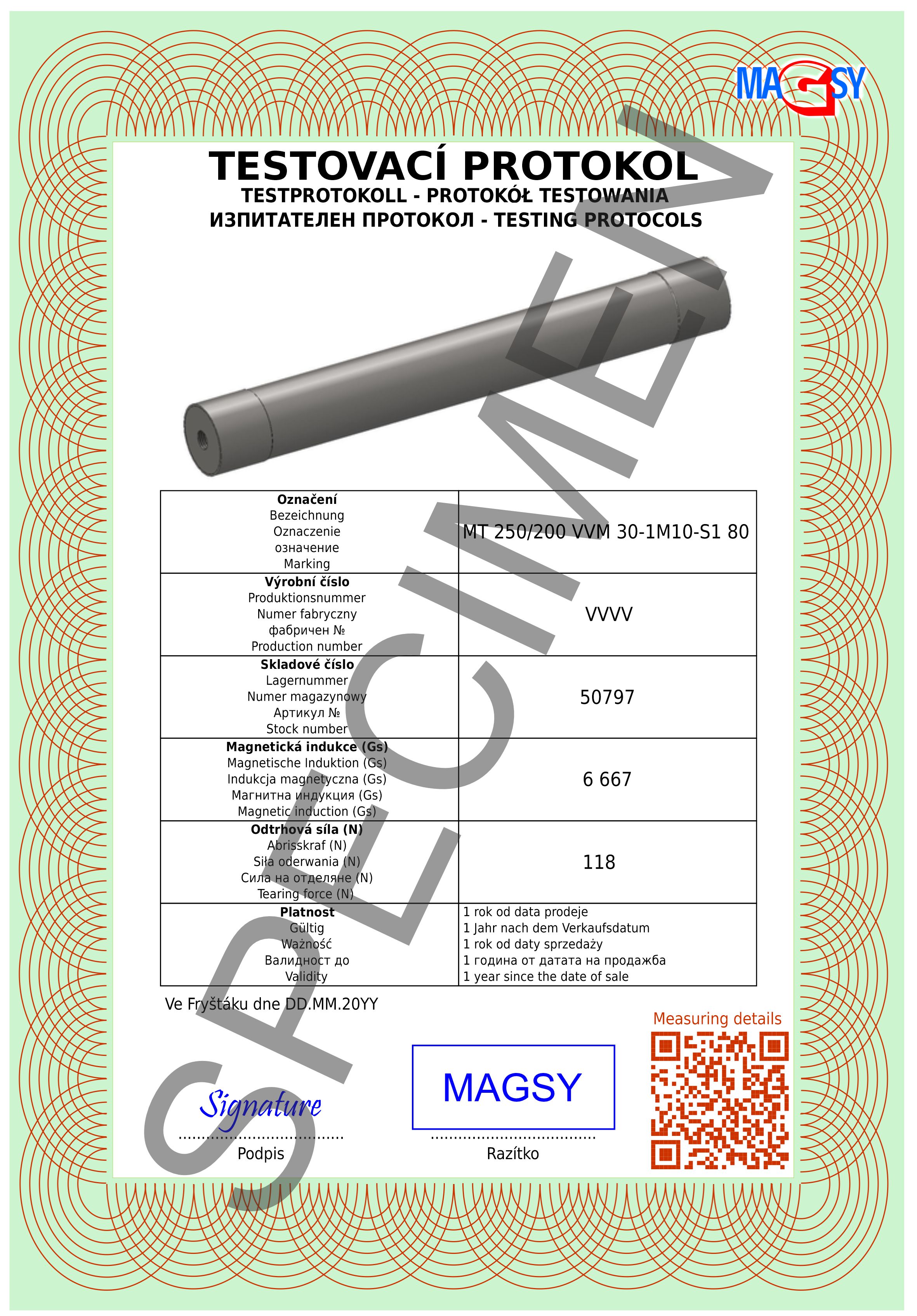

Jako potvrzení o měření a garanci naměřených hodnot vystavujeme a součástí každé magnetické tyče je originální měřící protokol vystavený právě pro Vaši konkrétní magnetickou tyč (na protokolu uvádíme skladové a výrobní číslo).

Magnetická tyč splňuje základní požadavky nařízení Evropského Parlamentu a Rady (ES) č. 1935/2004 ze dne 27. října 2004 o materiálech a předmětech určených pro styk s potravinami.

Výrobek neobsahuje chemické látky, které jsou nařízením Evropského parlamentu a rady (ES) označeny jako karcinogenní, mutagenní, reprotoxické, perzistentní, bioakumulativní, toxické a potvrzujeme, že nejsou zařazeny na Kandidátský seznam (SVHC) v koncentraci vyšší než 0,1 % hmotnostních dle Nařízení Evropského parlamentu a Rady (ES) č. 1907/2006 ze dne 18. prosince 2006 o registraci, hodnocení, povolování a omezování chemických látek.

UPOZORNĚNÍ:

Výsledná odtrhová síla a magnetická indukce závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, tloušťce měřící sondy, znečištění povrchů, povrchové úpravě etalonu atd. Uváděné hodnoty odtrhové síly a magnetické indukce byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku, výsledky měření. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty magnetické indukce a odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly magnetické indukce nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://magnetickeseparatory.cz/vraceni-zbozi/ a zakoupit jiný typ magnetického separátoru. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
