Magnetická testovací tyč průměr 20 mm

Doprava nad 1000 Kč ZDARMA

Magnetická testovací tyč průměr 20 mm
U nás se bát nemusíte
E-shop číslo 1 s magnety
Skladem 4 000 000 magnetů
Skladem
Dnes odešleme
50802
8595133919531
5 985,25 Kč/ks Bez DPH

Parametry

Materiál nerezová ocel DIN 1.4301 /AISI 304 / ČSN 17240
Povrchová úprava Leštění, hodnota Ra menší než 0,1 µm
Hmotnost (kg) 0,7
Magnetická síla na trubici ? 5.000 Gs
Odtrhová síla na trubici ? 60 N
STAV VÝROBKU ? Nový

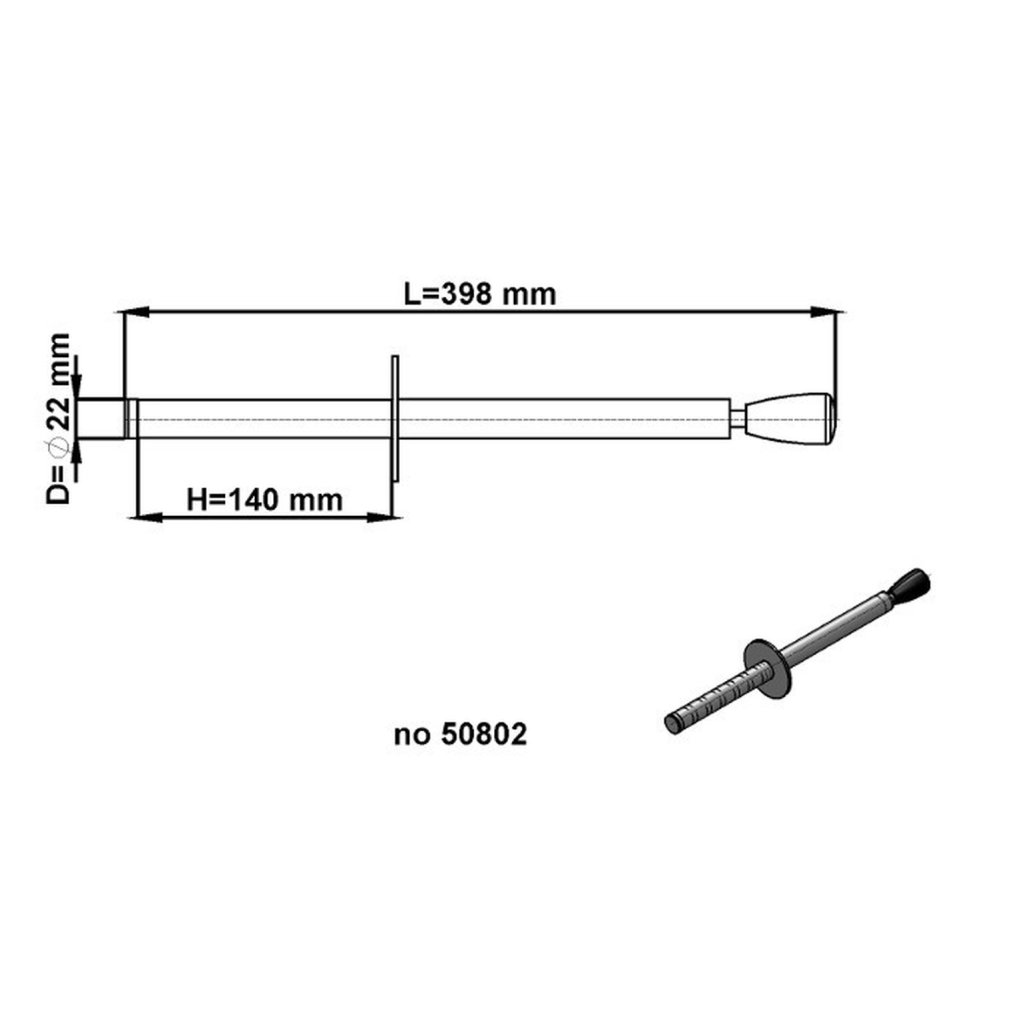

Průměr magnetické části 20 mm
Délka magnetické části 140 mm
Typ magnetu Neodym (NdFeB)

Videa



Video




Doplňující popis

Magnetická testovací tyč o průměru 20 mm slouží ke kontrole a testování přítomnosti kovových a magnetických nečistot na vybraném materiále. Lze použít do suchých směsí i tekutých látek. Uvnitř se nachází magnetické jádro se silnými NdFeB magnety s dostatečným výkonem pro testování magnetických nečistot. Pomocí krouživých pohyb lze otestovat, zda materiál obsahuje magnetické nečistoty. Ty se zachytávají na funkční polovině tyče. Pro jejich následné odstranění stačí zatáhnout za madlo a nečistoty automaticky odpadnou z povrchu tyče. Nemusíte nic zdlouhavě ručně čistit.

Testovací magnetická tyč je vyrobena z nerezové oceli dle norem DIN 1.4301 /AISI 304 / ČSN 17240 s leštěnou povrchovou úpravou. Její hmotnost činí 0,7 kg. Průměr magnetické části je 20 mm a délka 140 mm. Magnetická testovací tyč je vybavena neodymovými magnety o odtrhové síle 60 N.

Více informací můžete nalézt na: www.magneticke-separatory.cz (otevře se v novém okně)

Postup měření magnetické síly

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
