Magnet do násypky vstřikolisu - UP - model XL

Neohodnoceno
Dostupnost Skladem (4 ks)
Kód: 50475
11 267,88 Kč 9 312,30 Kč bez DPH
Magnet do násypky vstřikolisu - UP - model XL
Neohodnoceno
Odesíláme do 24 hodin
Odesíláme do 24 hodin
Zboží odesíláme nejpozději do 24 hodin během pracovních dnů.
9 000 000 ks SKLADEM
9 000 000 ks SKLADEM
Máme skladem více než 9 000 000 položek.
23 let na trhu
23 let na trhu
Jsme česká firma s 23letou tradicí na trhu.
Tisíce spokojených zákazníků
Tisíce spokojených zákazníků
Tisíce odeslaných balíčků a spokojených zákazníků.

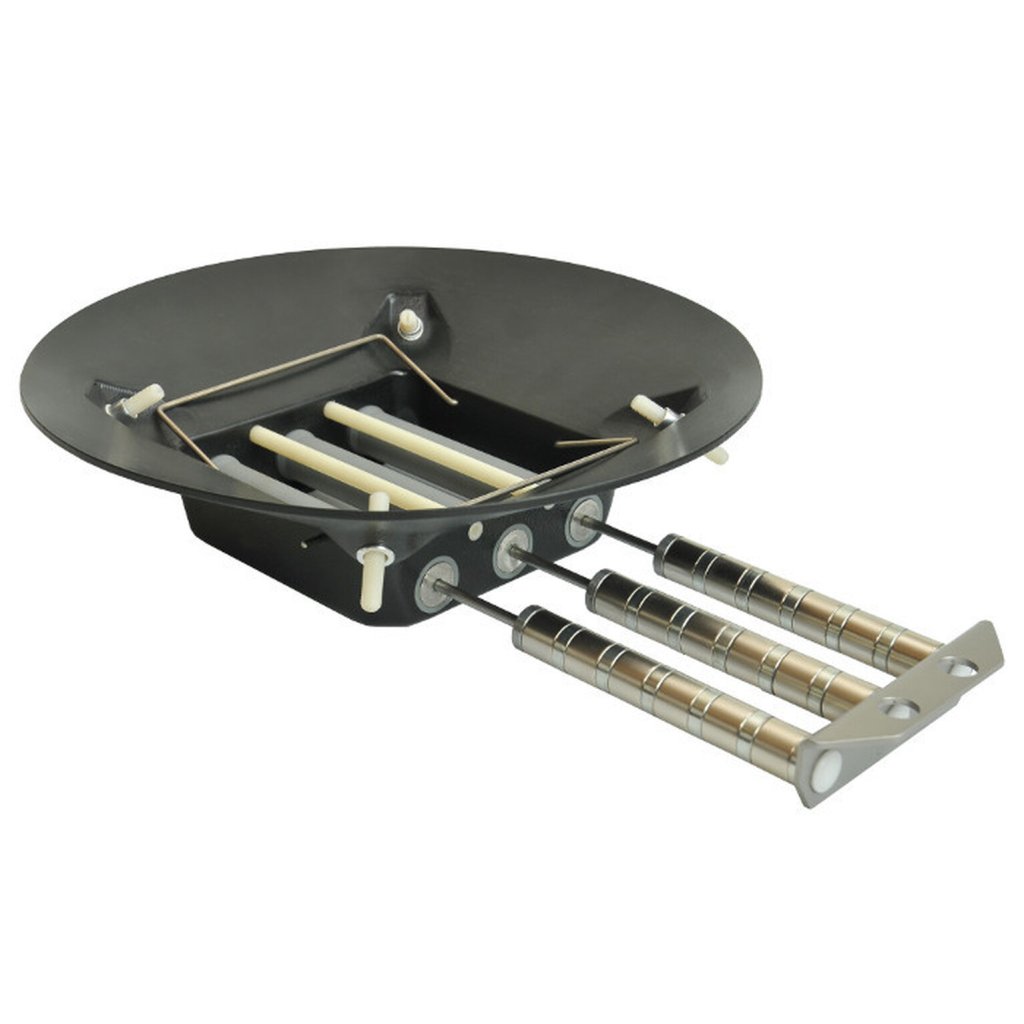

Magnetický rošt (Magnet do násypky) je určený výhradně pro průmyslové použití v plastikářském průmyslu do násypek vstřikolisů. Zajistí dokonalé vyčištění vašich granulátů, regranulátů nebo drtí od feromagnetických nečistot (pojmem feromagnetické nečistoty myslíme plně magnetické kovy jako železo, nikl, kobalt a slitiny obsahující železo nikoliv paramagnetické, velmi jemně magnetické materiály).

Pro správnou funkci musí být přečišťované materiály:

  • homogenní,
  • suché s dobrými sypnými vlastnostmi, aby nedocházelo k ucpání magnetického roštu, viz. dále.

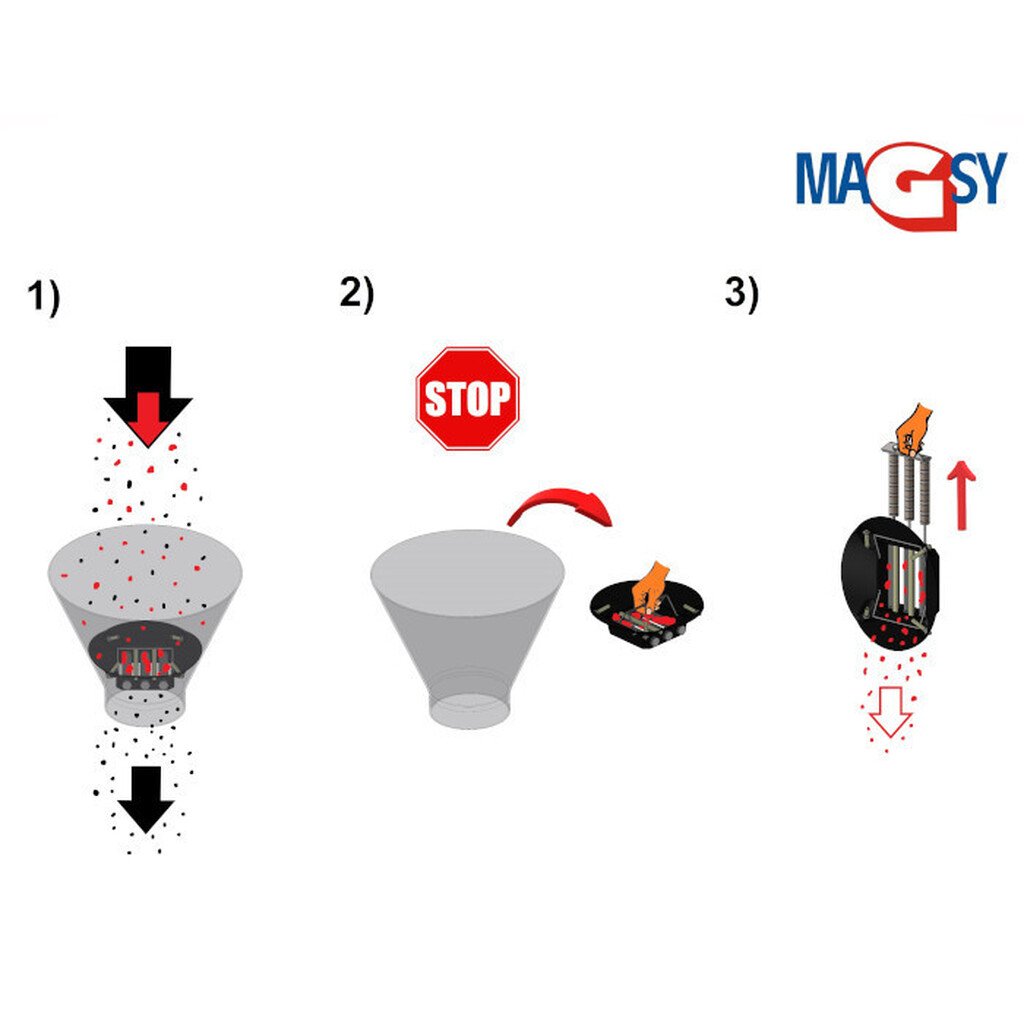

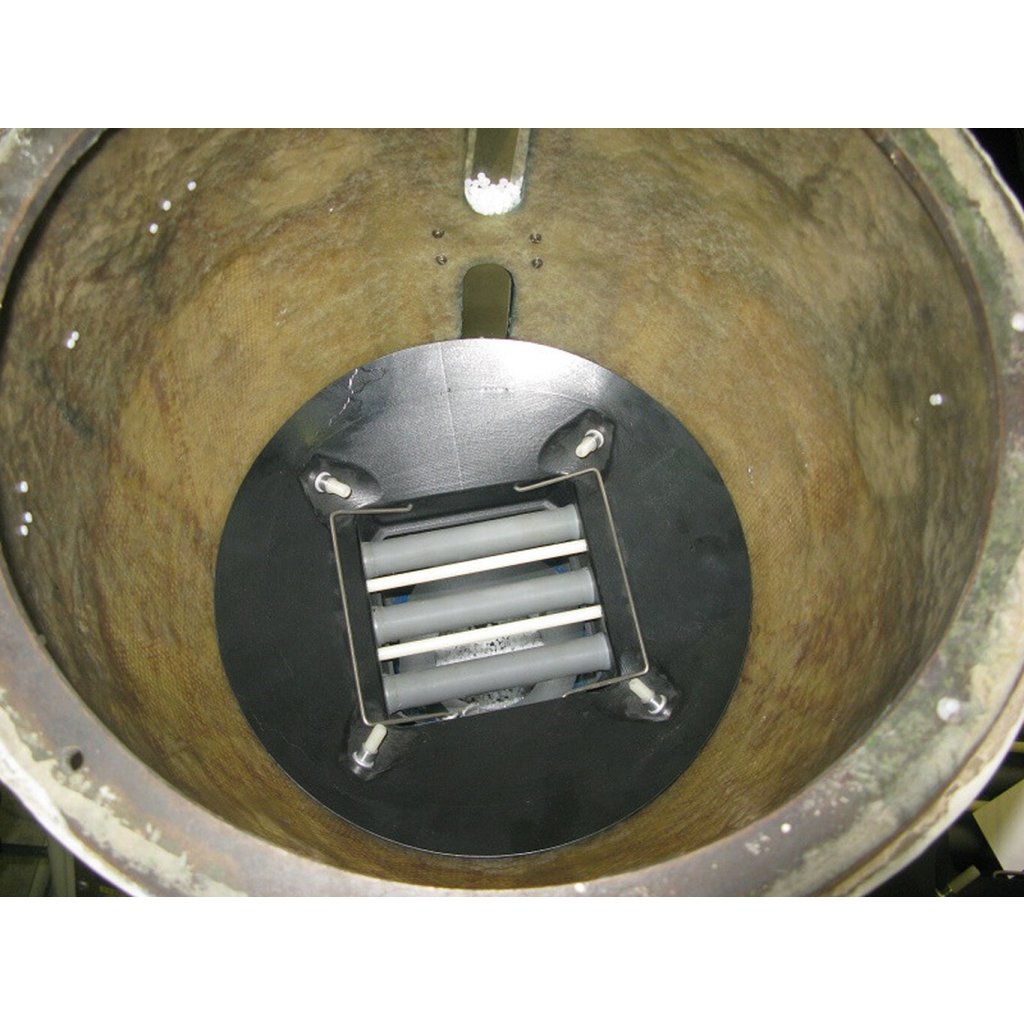

Magnetický rošt je vhodný k použití pouze do nekontinuálních provozů (v průběhu ručního čištění magnetického roštu je nutno zastavit tok přečišťovaného materiálu). Instaluje se pouze do násypek nad vstřikolisy, trubice musí být vodorovně (v případě, že není možná svislá instalace nepoužívejte tento výrobek a kontaktujte nás pro vytipování jiného magnetického roštu (magnetického separátoru) případně k potvrzení vhodnosti jeho použití).

Magnetický rošt se používá  pro ochranu technologií (vstřikolisů) tak, aby se kovové feromagnetické nečistoty nedostaly do vstřikovacích trysek a nedocházelo tak k jejich ucpání a poškození. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se rošt umisťuje na konec výrobního procesu těsně před balení, expedici (umístění pouze do kónických násypek a použití pouze na plastové granuláty, regranuláty, drtě), aby nedošlo již k žádné kontaminaci kovovým feromagnetickým materiálem během dalších operací ve výrobním závodě. V tomto případě se předpokládá okamžité uzavření přečišťovaného materiálu do uzavíratelných obalů nebo do jiných, uzavíratelných nádob. Díky skvěle sestavenému magnetickému obvodu a propadovému labyrintu dochází k vysokému záchytu feromagnetických nečistot (čtěte prosím detailně níže popis, jaké feromagnetické kovové nečistoty může tento magnetický rošt zachytit).

Zrnitost (frakce, velikost) přečišťovaného materiálu může být maximálně do průměru 3 mm (3x3x3 mm), pravidelného tvaru, materiál musí být dobře sypný, suchý, nelepivý a bez hrudek, aby nedocházelo k zahlcování (ucpání) magnetického roštu materiálem. Pojmem dobře sypný materiál, který v tomto popisu používáme je myšlen takový materiál, který při samovolném sypání nemá vlastnosti se klenbovat (shlukovat se do jednolitých celků), samovolně se zadržovat a bránit tak volnému sypání se přes magnetický rošt. Materiály, které doporučujeme a jsou podle našeho odborného názoru a zkušeností vhodné k přesypávání (přečišťování) přes tento magnetický rošt uvádíme níže (upozorňujeme na výše uvedenou maximální přípustnou frakci/zrnitost). V případě, že materiál, z kterého požadujete separovat kovové feromagnetické nečistoty (materiál k přečišťování) nenaleznete ve výpisu níže, nepoužívejte tento výrobek a kontaktujte nás pro bližší upřesnění a případné doporučení jiného magnetického separátoru/roštu nebo odsouhlasení, že tento typ je vhodný i na použití pro magnetickou separaci z vašeho materiálu.

Výpis vhodných materiálů pro magnetickou separaci pomocí magnetického roštu:

- jakýkoliv plastová granulát, regranulát nebo plastová drť (u drtě upozorňujeme na možnost přítomnosti zbytkových vláken po drcení, tím může docházet k ucpávání magnetického roštu)

V případě, že jsou Vaše plastové materiály pojené skleněným vláknem upozorňujeme na možnost zvýšené abraze. Může docházet k prodření plastových krycích trubic.

Opětovně zdůrazňujeme, že materiály musí být suché, dobře sypné (nesmí mít vlastnosti se klenbovat), neabrazivní v maximální pravidelné granulometrii do průměru 3 mm (3x3x3 mm). Kapacita prostupnosti se liší v závislosti na typu materiálu, ze kterého požadujete feromagnetické nečistoty separovat (granulát, regranulát, drť), nelze jednoznačně určit, liší se pro každý typ materiálu. V případě, že si nejste jisti prostupností, kapacitním průchodem, nepoužívejte tento magnetický rošt, kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.

Upozorňujeme, že síla stěny krycí trubice je velmi malá z důvodu docílení vysoké magnetické indukce (magnetické síly) a odtrhové síly na jejím povrchu. Proto prosím zvažte i výšku, ze které budete materiál na magnetický rošt sypat (výška dopadu). Výška, ze které se materiál sype na magnetický rošt nesmí přesáhnout 0,3 m. Toto je ovšem individuální pro každý typ materiálu. Nelze přesně určit a předepsat, který materiál se má z jaké výšky sypat. V případě sypání z velké výšky může dojít k proražení krycích trubic a k poškození celého výrobku. V případě, že výška, ze které se bude Váš materiál sypat na magnetický rošt je vyšší než 0,3 m, nepoužívejte tento výrobek a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru/roštu případně k odsouhlasení použití tohoto typu.

Tento magnetický rošt vychytává (separuje) kovové feromagnetické částice od velikosti 1 µm a menší (charakterově feromagnetický, nezměřitelný, magnetický prach) až do velikosti pr. 3 mm (3x3x3 mm), což je maximální frakce (velikost) materiálu, která může na magnetický rošt dopadávat a která může být přes magnetický rošt přesypávána. V ojedinělých případech může magnetický rošt zachytit i větší kovové předměty až do velikosti pr. 5 mm (5x5x5 mm). Předpokládá se ale nahodilý výskyt těchto nečistot max. do 1% z celkové hodinové kapacity prosypávaného materiálu (předpokládá se pravidelné čištění magnetického roštu od feromagnetických nečistot, tímto není myšleno, že celé 1% větších, feromagnetických nečistot může zůstat na magnetickém roštu po celou dobu sypání hodinové kapacity sypaného materiálu). Obsah těchto větších feromagnetických nečistot nesmí být vyšší. V případě, že je výskyt těchto větších feromagnetických nečistot ve vašem materiálu vyšší, nepoužívejte tento magnetický rošt a obraťte se na naše obchodně-technické oddělení k poskytnutí odborného poradenství.

Na magnetický rošt nesmí dopadat větší předměty než uvádíme (max. průměr 3 mm, 3x3x3 mm) vyjma feromagnetických nečistot, které popisujeme výše v nahodilém množství. V případě, že se obáváte přítomnosti i větších feromagnetických nebo jiných nečistot, příměsí, je potřeba předřadit síto o velikosti ok max. 5 mm, aby byly tyto větší, nežádoucí předměty zachyceny již před vstupem na magnetický rošt (po instalaci síta je potřeba zvážit snížení kapacitního zatížení, prostupnosti, magnetického roštu). Síto není součástí dodávky magnetického roštu. Upozorňujeme také na možnost, že Váš materiál může obsahovat velké množství jemných kovových nečistot (velmi jemný kovový magnetický prach o velikosti menší než 1 µm), které mohou tzv. obalit magnetické trubice a zneprůchodnit magnetický rošt (jemné magnetické částice na sebe nabalují i přesypávaný materiál a zahltí celý systém). Současně s tím dojde k tomu, že se velmi sníží magnetická síla/účinnost magnetického roštu. V případě, že se Vám magnetické trubice ihned po spuštění průchodu materiálu přes magnetický rošt obalí a celé „schovají“ do železného prachu toto není vadou magnetického roštu, ale je potřeba posílit magnetickou separaci dalším magnetickým separátorem/roštem nebo častěji čistit magnetický rošt, váš materiál obsahuje pravděpodobně velmi velké množství feromagnetických částic.



Jestliže nejste schopni zajistit:

- nepřítomnost větších částic ve vašem materiálu než průměr 3 mm (3x3x3 mm)

- množství menší než 1% větších feromagnetických částic (do 5 mm) v hodinové kapacitě

- minimální výskyt kovového jemného prachu ve vašem materiálu

nepoužívejte tento magnetický rošt a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.



Magnetický rošt je konstruován tak, aby zachytil co nejvíce kovových feromagnetických nečistot. Vše ovšem záleží na množství těchto feromagnetických nečistot, které se ve vašem materiálu vyskytuje. Není možné závazně garantovat vychytání všech feromagnetických nečistot. Vždy je potřeba zvážit konkrétní technologii a kapacity. V případě nutnosti je třeba předřadit či doplnit další typy magnetické separace/magnetických roštů. Nespoléhejte se prosím pouze na tento jeden magnetický rošt. V případě, že si nejste jisti, tento typ magnetického roštu nepoužívejte a obraťte se kdykoliv na naše odborníky v oblasti magnetické separace.

Magnetický rošt nepoužívejte k separaci nerezavějící oceli (obecně nazývané jako nerez), ani v případě, že se jeví jako magnetická/paramagnetická (takové jsou například po průchodu různými drtiči nebo po jiných formách deformací, stejně tak mohu být tyto paramagnetické nerezi použity na výrobu různých sít).

Magnetický rošt není určen ani k magnetické separaci barevných nemagnetických kovů ani k magnetické separaci dílců nebo jejich částí, které feromagnetické kovy obsahují (např. plastové díly se zalisovanými zbytky kovových částí). V případě, že potřebujete separovat (oddělovat) i takové feromagnetické nečistoty, tento magnetický rošt nepoužívejte a obraťte se na naše odborníky v oblasti magnetické separace, kteří Vám poradí, který jiný magnetický separátor použít případně o jaký typ doplnit Vaši separační sestavu.

Upozorňujeme, že v průběhu čištění magnetického roštu není možné používat tlakovou vodu ani magnetická jádra namáčet. Může se používat pouze suchý hadr k očištění nebo dobře vysušený tlakový vzduch (max. 2 bary) k ofoukání zbytkových kovových nečistot a separovaného materiálu.

Při čištění magnetického roštu buďte velmi opatrní, magnetická jádra jsou velmi silná a jejich přichycením ke kovovým předmětům může dojít k poranění přiskřípnutím, tlakovým scvaknutím. Nepokládejte na nic magnetického (stoly, ponky, schodnice, podlahy…).

Tento magnetický rošt není určen pro použití v žádném prostředí, které je klasifikováno jako prostředí s nebezpečím výbuchu (ATEX). Není také určen k přímému styku s potravinou.

Magnetický rošt slouží pouze k vnitřnímu použití. Neinstalujte ve venkovním prostředí.



Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem se sondou o tloušťce 0,75 mm v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Jako potvrzení o měření a garanci naměřených hodnot vystavujeme a součástí dodávky každého kusu magnetického separátoru je originální měřící protokol vystavený právě pro Váš konkrétní magnetický rošt (na protokolu uvádíme skladové a výrobní číslo).

Pracovní teplota:

od -20 °C do +45 °C (od -4 °F do +113 °F)

Překročení provozní teploty je v určitých případech možné, avšak je důležité si uvědomit, že to může vést k narušení funkcionality zařízení nebo zkrácení jeho životnosti. V takovém případě je nezbytná konzultace s výrobcem pro upřesnění, do jaké míry lze zařízení vystavit vyšším teplotám bez poškození a zachování bezpečného provozu.



UPOZORNĚNÍ:

Výsledná odtrhová síla a magnetická indukce závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, tloušťce měřící sondy, znečištění povrchů, povrchové úpravě etalonu atd. Uváděné hodnoty odtrhové síly a magnetické indukce byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku, výsledky měření. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu. Pro zjištění přesné hodnoty magnetické indukce a odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených v obchodních podmínkách a zakoupit jiný typ magnetického separátoru. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.

Copyright:

Nesouhlasíme, nepřejeme si a neudělujeme tímto nikomu žádný souhlas ke kopírování jednotlivých částí i celého textu. Je zakázána i obměna textu za použití shodných slovních spojení s výslednou významovou podobností a shodou s naším textem. Nepřejeme si a nesouhlasíme s jakýmkoliv umísťováním našeho textu kamkoliv na jiné webové stránky, do odborných časopisů, studií, závěrečných prací na středních a vysokých školách bez předchozího souhlasu firmy Magsy. V případě požadavku na použití našeho textu případně jeho částí nás kdykoliv kontaktujte.



Doplňkové parametry

Kategorie: Magnety do násypky
EAN: 8595133919227
Hmotnost (g): 1500
Hmotnost celková: 1,5 kg
Magnetická síla na trubici: 3.900 Gs
Magnetická síla ve vzdál. 1 mm: 2.690 Gs
Magnetická síla ve vzdál. 5 mm: 1.230 Gs
Materiál: ABS
Materiály pro separátory: Cukr krystal, Plastový granulát, Koření, Písek, Mák, Slunečnicová semena, Gumový recyklát, Guma
Odtrhová síla na trubici: 36 N
Počet magnetických tyčí: 3
Provedení: UP, PLASTIC

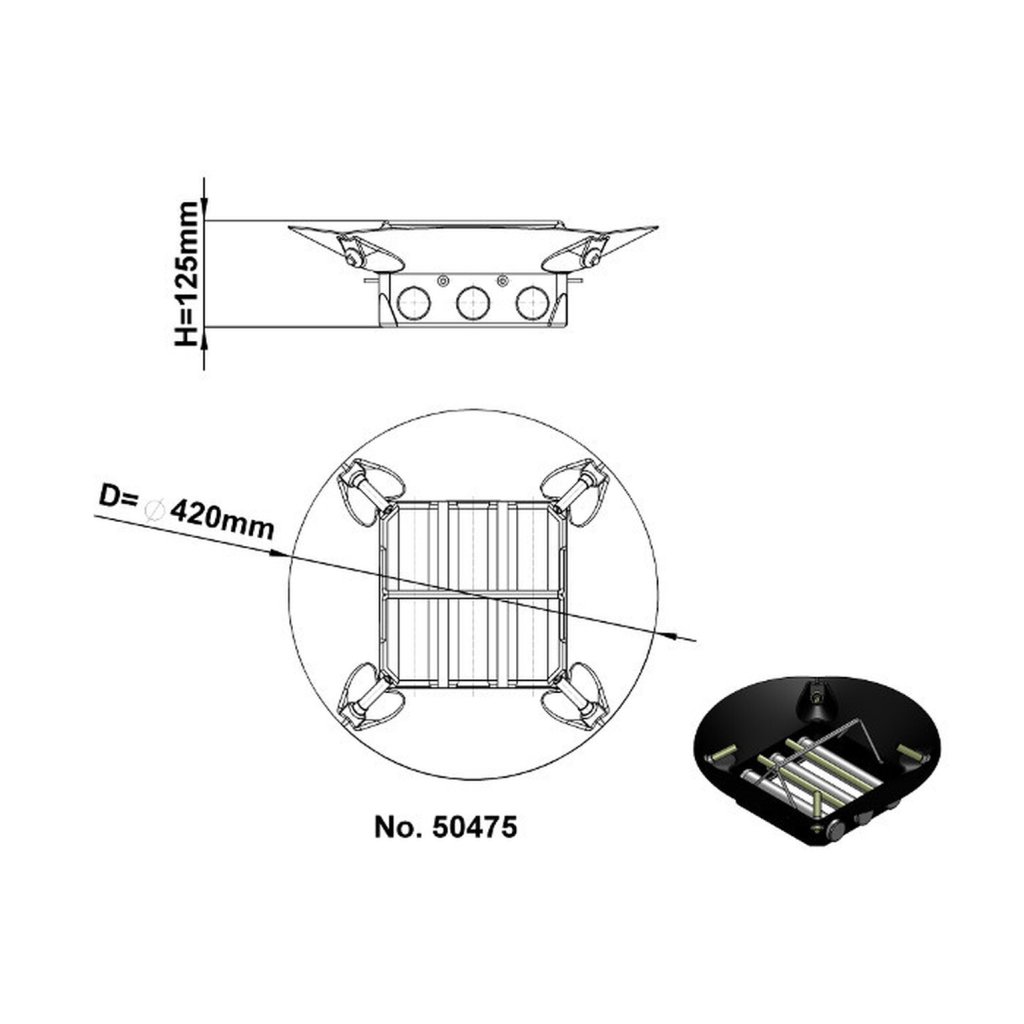

Průměr: DN 420
Průměr magnetických tyčí: 23 mm
Rozsah pracovních teplot: od -20 °C do +45 °C
STAV VÝROBKU: Nový
Typ magnetu: Neodym (NdFeB)
Vhodné do potravinářství: NE
