Magnet do násypky vstřikolisu MDN 200x200 MVM-STEFF-ULT
52467
Skladem
Zítra odešleme
Cena
16 637,50 Kč/ksS DPH
Doprava nad 1000 Kč ZDARMA
Materiál | nerezová ocel DIN 1.4301 /AISI 304 / ČSN 17240 |
Povrchová úprava | Tryskání skleněnými kuličkami |
Počet magnetických tyčí | 2 |
Průměr magnetických tyčí | 22 mm |
Magnetická síla na trubici ? | 4.600 Gs |
Odtrhová síla na trubici ? | 46 N |
Hmotnost celková | 0,5 kg |
Teplotní odolnost magnetu | 80 °C |
STAV VÝROBKU ? | Nový |
Provedení | ECO |
Magnetická síla ve vzdál. 1 mm | 3.700 Gs |
Magnetická síla ve vzdál. 5 mm | 1.600 Gs |
Průměr | DN 100 |
Vhodné do potravinářství | ANO |

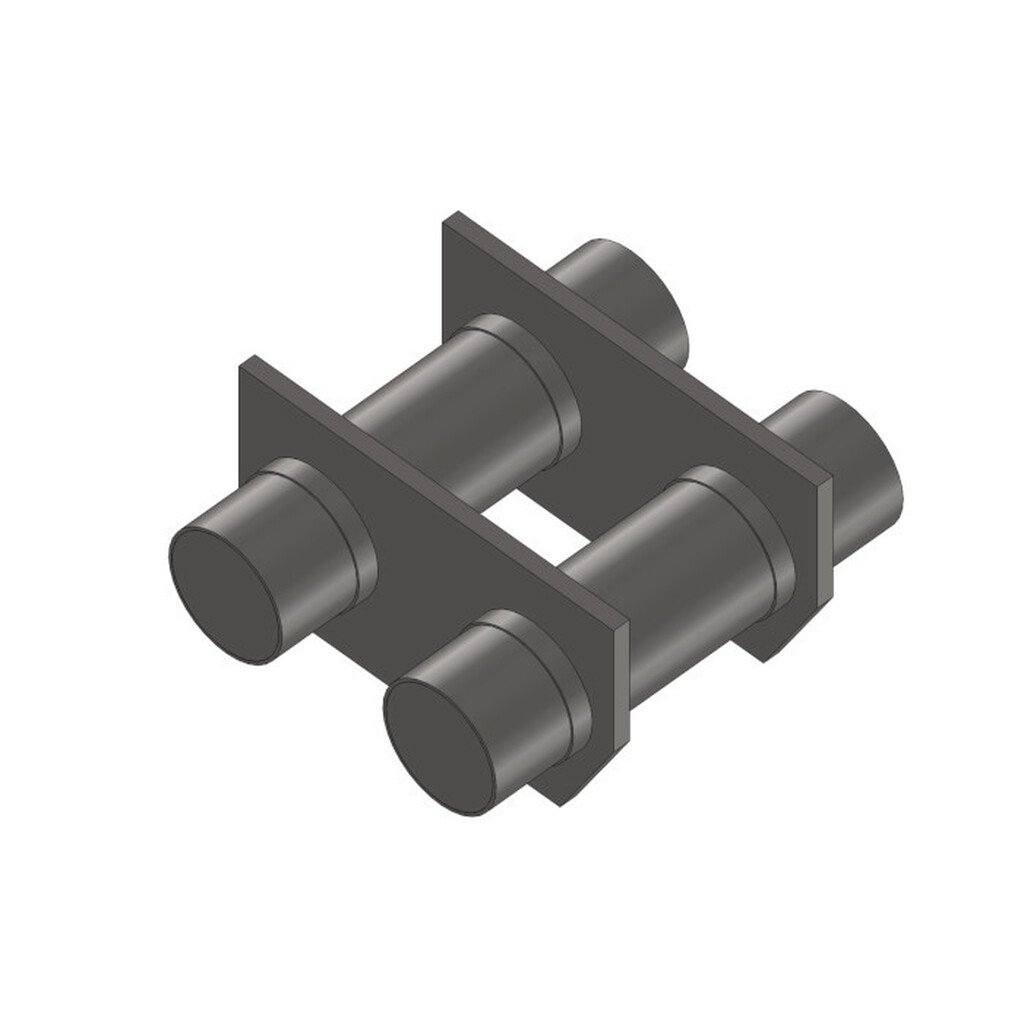

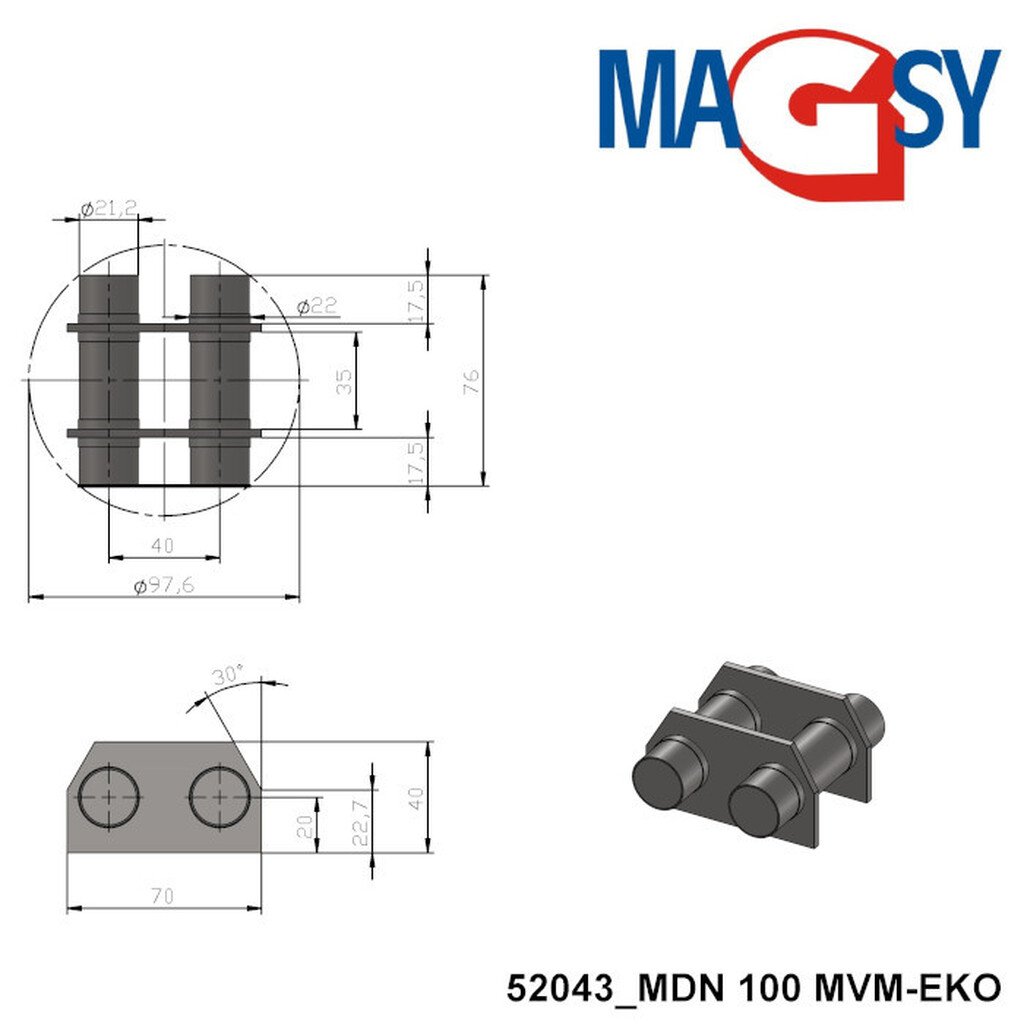

Magnet do násypky vstřikolisu v provedení ECO je vybaven 2 magnetickými trubicemi, osazenými silnými neodymovými magnety s odtrhovou silou 46 N na trubici. Celkový průměr tohoto magnetického separátoru činí 100 mm a nabízí teplotní odolnost do 80°C (tuto teplotu doporučujeme nepřekračovat, aby nedošlo k odmagnetování). Povrch je opatřen materiálem z nerezové oceli DIN 1.4301 s povrchovou úpravou pískováním. Celková hmotnost magnetického separátoru činí 0,5 kg.
TESTOVACÍ METODA
Postup měření magnetické indukce
Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.
Postup měření odtrhové síly
Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.
Pro vaši informaci 10 N = cca 1 kg.
Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
