Neodymové magnety kvádry
Neodymové magnety v provedení hranolu či kvádru, magnetizované kolmo na plochu, představují velmi efektivní řešení pro spolehlivé přichycení feromagnetických předmětů. Díky směru magnetizace kolmo ke kontaktní ploše se maximalizuje odtrhová síla a minimalizuje riziko sklouznutí či odtržení magnetu při běžném zatížení.
Magnety podle rozměrů
Magnety podle odtrhové síly
Magnety podle teplotní odolnosti
Řazení produktů
Značky
Povrchová úprava
Rozsah odtrhové síly (kg)
Rozsah teplotní odolnosti (°C)
Rozsah délky A (mm)
Rozsah šířky B (mm)
Rozsah výšky C (mm)
Výpis produktů
Ovládací prvky výpisu
1 Vyberte rozměry A × B × C podle potřeby

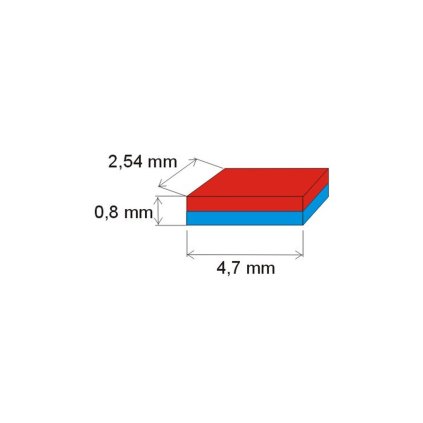

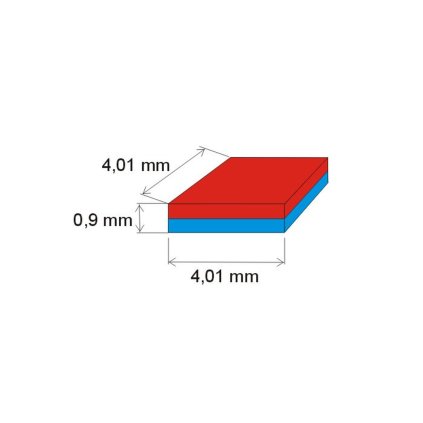

Kvádrový magnet popisují tři rozměry: délka A, šířka B a výška (tloušťka) C. U provedení kolmo na plochu přitahuje magnet velkou plochou A × B, tloušťka C ovlivňuje sílu a tvar pole. Na e-shopu filtrujete zvlášť podle délky A, šířky B i výšky C.
2 Vybírejte podle reálné odtrhové síly, ne podle rozměru
Uváděná odtrhová síla platí při přímém kontaktu s dostatečně silnou ocelovou deskou. V praxi ji snižuje vzduchová mezera, nátěr, tenký plech nebo tah ze strany. Volte proto kategorii o stupeň výše, než vám vychází teoreticky. Filtrovat můžete od méně než 0,3 kg až po více než 50 kg.
U kvádru drží hlavně velká dosedací plocha A × B. Pokud potřebujete vyšší sílu, hledejte spíš větší plochu než větší tloušťku.
3 Ověřte směr magnetizace
Toto provedení je magnetované kolmo na plochu, takže póly jsou na dvou velkých protilehlých plochách a magnet přitahuje čelem. Pokud potřebujete, aby magnet přitahoval bokem, hledejte variantu magnetovanou ve směru šířky.
4 Ověřte provozní teplotu
Běžné jakosti řady N pracují spolehlivě zhruba do 80 °C. Nad tuto hranici sáhněte po žáruvzdornějších jakostech. Počítejte s tím, že s rostoucí teplotní odolností klesá při stejné velikosti maximální síla.
| Jakost | Orientační max. pracovní teplota |
|---|---|
| N (bez přípony) | do 80 °C |
| M | do 100 °C |
| H | do 120 °C |
| SH | do 150 °C |
| UH | do 180 °C |
| EH | do 200 °C |
5 Vyberte způsob upevnění
Na lepení a vkládání do dutin se hodí plný kvádr. Pro přišroubování zvolte kvádr s otvorem, na rychlou montáž bez lepidla samolepicí kvádrové magnety.
Související kategorie ke kategorii Neodymové magnety kvádry
- Odtrhová síla do 0,3 kg
- Odtrhová síla 0,3 až 1 kg
- Odtrhová síla 1 až 2 kg
- Odtrhová síla 2 až 5 kg
- Odtrhová síla 5 až 15 kg
- Odtrhová síla 15 až 50 kg
- Odtrhová síla nad 50 kg
- Teplotní odolnost do 80 °C
- Teplotní odolnost do 120 °C
- Teplotní odolnost do 150 °C
- Teplotní odolnost do 200 °C
- Kvádry s otvorem
- Kvádry ve směru šířky
- Samolepicí kvádrové magnety
- Podle délky A
- Podle šířky B
- Podle výšky C
Časté dotazy ke kvádrovým neodymovým magnetům
Znamená to, že severní a jižní pól jsou na dvou velkých protilehlých plochách kvádru, takže magnet přitahuje čelem, tedy velkou plochou.
Je to nejběžnější provedení, které se hodí na ploché uchycení a přikládání na rovné povrchy.
U kvádrových magnetů značíme délku jako A, šířku jako B a výšku (tloušťku) jako C. U provedení kolmo na plochu je magnet magnetovaný přes výšku C, takže přitahuje plochou A × B.
Na e-shopu proto filtrujete zvlášť podle délky A, šířky B i výšky C.
Nejvíc závisí na velikosti dosedací plochy (A × B), na tloušťce a na jakosti magnetu, a platí jen při přímém kontaktu s dostatečně silnou ocelovou deskou. V praxi ji snižuje mezera, nátěr nebo tenký plech.
Magnety u nás filtrujete podle odtrhové síly od méně než 0,3 kg až po více než 50 kg.
Běžné jakosti řady N pracují zhruba do 80 °C, žáruvzdornější jakosti posouvají hranici výš. Na e-shopu najdete kvádrové magnety roztříděné podle teplotní odolnosti do 80 °C, do 120 °C, do 150 °C a do 200 °C.
Platí přitom, že čím vyšší teplotní odolnost, tím nižší maximální síla při stejné velikosti.
Díky rovným plochám se kvádrové magnety dobře lepí, vkládají do dutin a řadí vedle sebe. Používají se na ploché uchycení, jako dveřní dorazy, ve snímačích a přípravcích.
Hodí se všude, kde je potřeba držet nebo polohovat ploché předměty.
Plný kvádr je určený hlavně na lepení nebo vkládání. Pokud potřebujete magnet přišroubovat, vyberte variantu kvádry s otvorem, kterou není nutné nijak upravovat.
Na rychlou montáž bez lepidla poslouží samolepicí kvádrové magnety.
Neodymové kvádrové magnety u nás vybíráte podle rozměrů A × B × C, odtrhové síly i teplotní odolnosti a u každého kusu najdete podrobné technické parametry. Provedení kolmo na plochu přitahuje velkou plochou a hodí se na ploché uchycení i do sestav. Jsme největší český e-shop s magnety a dlouholetý dodavatel pro domácnosti, kutily, firmy i průmysl. Nestandardní rozměry vyrobíme na zakázku.
