Neodymové magnety kvádry s otvorem

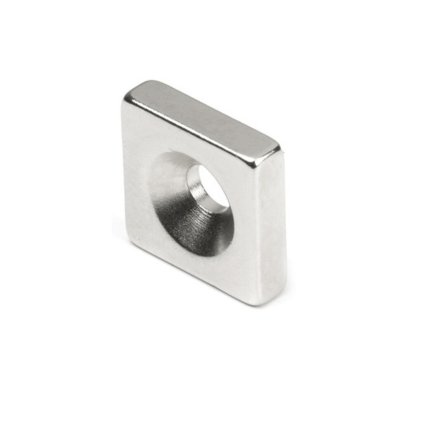

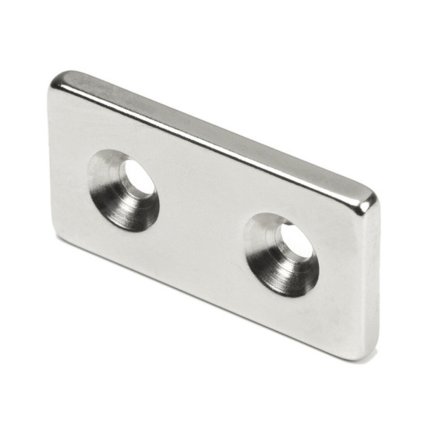

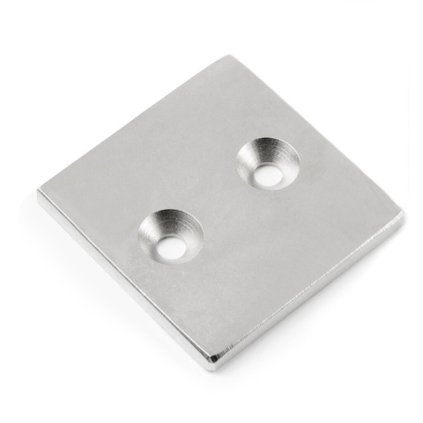

Nabízíme i kvádrové magnety s dírou pro zápustný šroub. Doporučujeme magnety s dírou již koupit, protože do magnetů se neodporučuje vrtat, jsou křehké a je velká pravděpodobnost, že prasknou.
Řazení produktů
Značky
Povrchová úprava
Rozsah odtrhové síly (kg)
Výpis produktů
Ovládací prvky výpisu
1 Určete tři rozměry: vnější průměr A, výšku B a otvor D1
Válec s otvorem se udává vnějším průměrem A, výškou B a průměrem otvoru D1 pro šroub. Zápis bývá ve tvaru ø vnější / ø otvoru × výška. Vnější průměr a výšku volte podle potřebné síly a místa, průměr otvoru D1 podle šroubu. Filtrovat můžete podle vnějšího průměru A, podle výšky B i podle průměru otvoru D1.
2 Otvor D1 volte podle šroubu
Otvor slouží k přišroubování magnetu k podkladu, takže magnet uchytíte pevně bez lepení. Průměr otvoru D1 proto volte o něco větší, než je dřík šroubu. Pro šroub M3 se hodí otvor okolo 3,4 mm, pro M4 přibližně 4,3 až 4,5 mm. U mnoha kusů je otvor zapuštěný, aby hlava šroubu byla zarovnaná s povrchem; konkrétní provedení ověřte v parametrech produktu.
3 Ověřte směr magnetizace
Válce s otvorem v této kategorii jsou magnetované rovnoběžně s osou (axiálně): oba póly jsou na kruhových čelech, magnet tedy drží a přitahuje plochou, ne bokem ani otvorem. To je nejběžnější provedení pro uchycení a montáž.
4 Vyberte odtrhovou sílu podle skutečného zatížení
Řiďte se potřebnou nosností, ne nejvyšším číslem. Otvorem uprostřed ubývá o něco magnetického materiálu, takže při stejném vnějším průměru má válec s otvorem zpravidla mírně nižší sílu než plný válec. Uváděná hodnota navíc platí za ideálních podmínek, tedy při přímém kontaktu s čistou, rovnou a silnou ocelí; přes lak, mezeru nebo tenký plech klesá. Sílu filtrujte v pásmech od 1-2 kg po 5-15 kg.
5 Zohledněte teplotu a magnet neupravujte
Standardní jakost N pracuje spolehlivě do 80 °C, vyšší jakosti do 120, 150 i 200 °C; pro trvalý provoz nad 200 °C je vhodnější samariový (SmCo) magnet. Otvor si nikdy nevrtejte sami, magnet je tvrdý a křehký a praskl by. Vyberte rovnou kus s hotovým otvorem správného průměru. Orientační maximální pracovní teploty podle jakosti:
| Jakost | Orientační max. pracovní teplota |
|---|---|
| N (bez přípony) | do 80 °C |
| M | do 100 °C |
| H | do 120 °C |
| SH | do 150 °C |
| UH | do 180 °C |
| EH | do 200 °C |
Související kategorie ke kategorii Neodymové válcové magnety s otvorem
- Podle odtrhové síly
- Podle vnějšího průměru A
- Podle výšky B
- Podle průměru otvoru D1
- Síla 1-2 kg
- Síla 2-5 kg
- Síla 5-15 kg
- Otvor D1 3,4 mm
- Otvor D1 4,3 mm
- Otvor D1 4,5 mm
- Výška 0-5 mm
- Výška 5-10 mm
- Pro šroub 5-10 mm
- Pro šroub 10-15 mm
- Pro šroub 15-20 mm
- Pro šroub 20-25 mm
- Pro šroub 25-30 mm
- Pro šroub 30-35 mm
- Válce bez otvoru
- Kvádry s otvorem
Časté otázky
Je to plný válcový (diskový) neodymový magnet s otvorem uprostřed pro šroub. Otvor umožňuje magnet pevně přišroubovat k podkladu bez lepení, proto se hodí tam, kde je potřeba spolehlivé mechanické uchycení. U mnoha kusů je otvor zapuštěný, aby hlava šroubu byla zarovnaná s povrchem.
Průměr otvoru D1 volte o něco větší, než je dřík šroubu. Pro šroub M3 se hodí otvor okolo 3,4 mm, pro M4 přibližně 4,3 až 4,5 mm. Přesný průměr otvoru najdete v parametrech u konkrétního produktu a lze podle něj i filtrovat.
Třemi hodnotami: vnějším průměrem A, výškou (délkou) B a průměrem otvoru D1. Zápis bývá ve tvaru ø vnější / ø otvoru × výška, například ø20/ø4,5 × 6 mm.
Válec s otvorem je plný disk s menším otvorem pro šroub a slouží hlavně k přišroubování. Mezikruží je tenčí prstenec, kde otvor tvoří větší část průměru. Pokud chcete magnet přišroubovat, volte válec s otvorem; pokud potřebujete magnet nasadit na tyč nebo hřídel, hodí se spíš mezikruží.
Standardní jakost N pracuje do 80 °C, vyšší jakosti do 120, 150 i 200 °C. Nad 80 °C proto vybírejte žáruvzdornější variantu. Pro trvalý provoz nad 200 °C je vhodnější samariový (SmCo) magnet.
Ne. Neodymové magnety jsou tvrdé a křehké, při vrtání praskají a jejich prach je hořlavý. Vyberte proto rovnou válec s hotovým otvorem správného průměru, případně využijte zakázkovou výrobu.
Neodymové válcové magnety s otvorem u nás vybíráte podle vnějšího průměru, výšky, průměru otvoru i odtrhové síly a u každého kusu uvádíme podrobné technické parametry včetně směru magnetizace. Otvor umožňuje magnet snadno přišroubovat bez lepení. Jsme největší český e-shop s magnety a dlouholetý dodavatel pro domácnosti, kutily, firmy i průmysl. Nestandardní rozměry a provedení zajistíme na zakázku.
