Magnetické separátory s výsuvnými rošty

Do suchých výrobních směsí se mohou kovové nečistoty dostat během zpracování, přepravy, skladování nebo opotřebením výrobní technologie. Může jít o železné špony, piliny, části drátků, okuje, úlomky šroubů nebo velmi jemný feromagnetický prach.

Výsuvný separátor zachytí tyto částice ještě před vstupem materiálu do mlýna, drtiče, vstřikolisu, lisu, jemného síta nebo balicího zařízení. Pomáhá tak předcházet poškození technologie a zvyšovat čistotu výsledného produktu.

Co je výsuvný magnetický separátor?

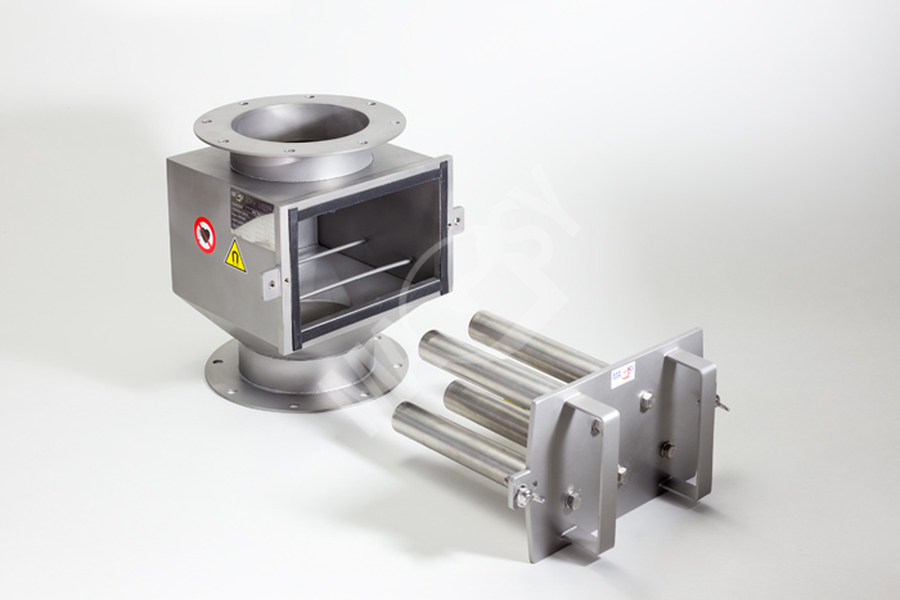

Výsuvný magnetický separátor MSV je skříňový roštový separátor určený pro průmyslové potrubní systémy se suchým materiálem.

Základem zařízení je uzavřené tělo, uvnitř kterého jsou umístěné výsuvné magnetické rošty. Ty jsou sestavené z nerezových trubic se silnými neodymovými jádry.

Základní části separátoru

• nerezové tělo instalované do potrubí,
• jeden nebo více výsuvných magnetických roštů,
• magnetické tyče s neodymovými jádry,
• ochranné nerezové trubice,
• příruby nebo jiné potrubní zakončení,
• zajišťovací prvky a manipulační madla,
• případně samostatný čisticí přípravek.

Jak výsuvný magnetický separátor funguje?

Separátor se instaluje do svislého potrubí. Materiál do něj vstupuje shora a vlastní vahou propadává přes magnetické rošty.

1. Suchý materiál vstoupí do horní části separátoru.
2. Rošty vytvoří magnetický labyrint a rozdělí tok materiálu.
3. Feromagnetické nečistoty vstoupí do silného magnetického pole.
4. Částice jsou přitaženy k povrchu nerezových trubic.
5. Vyčištěný materiál pokračuje spodním výstupem.
6. Zachycené nečistoty zůstávají na roštech až do čištění.

U řady Classic bývají rošty umístěné ve dvou patrech nad sebou. Materiál tak nepropadává přímo jedním volným prostorem, ale musí několikrát změnit směr a dostat se do blízkosti magnetických trubic.

Proč je důležitý magnetický labyrint?

Silný magnet může působit pouze na částici, která se dostane dostatečně blízko k jeho povrchu. Pokud by materiál propadl separátorem přímou volnou cestou, některé kovové nečistoty by mohly magnetické pole minout.

Správně navržený labyrint:

• rozprostírá materiál po ploše separátoru,
• vede jej kolem několika magnetických trubic,
• omezuje vznik volných průtokových cest,
• prodlužuje dobu působení magnetického pole,
• zvyšuje pravděpodobnost zachycení jemných částic.

Jaké kovové nečistoty MSV zachytí?

Výsuvný separátor je určen pro feromagnetické materiály, které lze výrazně přitáhnout permanentním magnetem.

Typicky zachytávané nečistoty

• železné a ocelové špony,
• částice běžné magnetické oceli,
• okuje,
• úlomky drátků,
• jemný feromagnetický prach,
• částice vznikající opotřebením stroje,
• drobné úlomky šroubů a spojovacího materiálu.

Co běžný MSV nezachytí?

• hliník,
• měď,
• mosaz a bronz,
• plast,
• sklo,
• dřevo,
• běžné nemagnetické nečistoty,
• některé druhy nerezové oceli,
• výrobky obsahující jen malou uzavřenou ocelovou část.

Zařízení není náhradou mechanického síta nebo filtru. Pokud materiál může obsahovat velké nemagnetické kusy, musí být před separátor umístěna odpovídající ochrana.

Jaké materiály lze přes separátor sypat?

MSV je určený pro suché, homogenní, nelepivé a dobře sypné materiály. Směs musí samovolně propadávat přes magnetické rošty a nesmí mezi nimi vytvářet klenby nebo hrudky.

Příklady vhodných materiálů

• plastový granulát a regranulát bez skelné příměsi,
• gumárenský regranulát a vhodná gumová drť,
• obilí a jemně zpracované zemědělské produkty,
• rýže, čočka, cizrna a některá semena,
• cukr, kakao, káva a koření,
• krmné směsi,
• sušené potravinářské prášky,
• jemný suchý písek při častější kontrole opotřebení,
• vybrané stavební směsi,
• jemně drcené PET a další dobře sypné recykláty.

Jaké vlastnosti musí materiál splňovat?

• musí být suchý,
• nesmí být mastný nebo lepivý,
• musí mít dobrou sypnost,
• nesmí obsahovat tvrdé velké kusy,
• nesmí tvořit pevné shluky,
• musí mít zrnitost odpovídající konkrétnímu separátoru,
• nesmí rošty zahlcovat nebo mechanicky poškozovat.

Proč není MSV vhodný pro mokré a lepkavé materiály?

Vlhká, mastná nebo lepivá směs může zůstávat na magnetických trubicích a postupně uzavřít průtokové mezery.

Problém mohou způsobovat také velmi jemné prášky, které mají sklon ke klenbování, například některé hladké mouky nebo jemné škroby.

Možné následky nevhodného materiálu

• ucpání magnetických roštů,
• nerovnoměrné zatížení separátoru,
• výrazné snížení kapacity,
• obalení zachycených částic běžným materiálem,
• snížení magnetického výkonu,
• komplikované a nebezpečné čištění.

Pro mokré, kapalné nebo polotekuté materiály jsou určeny průtokové magnetické separátory jiné konstrukce.

Je MSV vhodný pro abrazivní materiál?

Magnetické trubice mají z důvodu vysokého výkonu velmi tenkou nerezovou stěnu. Abrazivní materiál ji může postupně obrušovat.

Zvýšené riziko představují například:

• písek,
• skelná drť,
• keramické částice,
• granuláty se skelnými vlákny,
• tvrdé minerální směsi,
• materiál dopadající z velké výšky.

Pokud je použití pro daný abrazivní materiál povoleno, musí se stav trubic kontrolovat častěji. Prodřená nebo promáčknutá trubice znamená riziko poškození magnetického jádra a kontaminace produktu.

Jaká může být výška pádu materiálu?

Materiál nesmí na magnetické rošty dopadat z neomezené výšky. Tvrdé nebo těžké částice mohou při nárazu poškodit tenké krycí trubice.

U tohoto typu separátoru bývá jako obecný maximální údaj uváděna výška přibližně 1 metr. Skutečně bezpečná výška ale závisí na hustotě, velikosti, tvrdosti a rychlosti materiálu.

Ochrana technologie, nebo čistota produktu?

Separace pro ochranu technologie

Separátor se instaluje před zařízení, která by mohl kovový předmět poškodit.

• mlýny a drtiče,
• řezné nože,
• granulační a regranulační linky,
• vstřikolisy a extrudéry,
• lisovací zařízení,
• jemná síta,
• keramické a sklářské lisy.

V tomto případě je hlavním cílem zachytit částice, které by mohly způsobit mechanickou závadu, ucpání nebo odstávku výroby.

Separace pro zvýšení čistoty produktu

Pokud je cílem čistota výrobku, umísťuje se separátor na konci procesu nebo do několika navazujících míst linky.

Po posledním separačním stupni by měl být vyčištěný materiál co nejrychleji uzavřen do obalu nebo nádoby, aby nedošlo k nové kontaminaci.

Proč je separátor určený pro nekontinuální provoz?

Výsuvné MSV s ručním čištěním musí být během údržby vyjmuté z toku materiálu. Před vysunutím roštů se proto musí zastavit přísun směsi.

Pokud provoz nelze pravidelně přerušovat, je vhodnější:

• automaticky čištěný výsuvný separátor,
• rotační magnetický separátor,
• dvojice střídavě používaných separátorů,
• jiné kontinuální magnetické řešení.

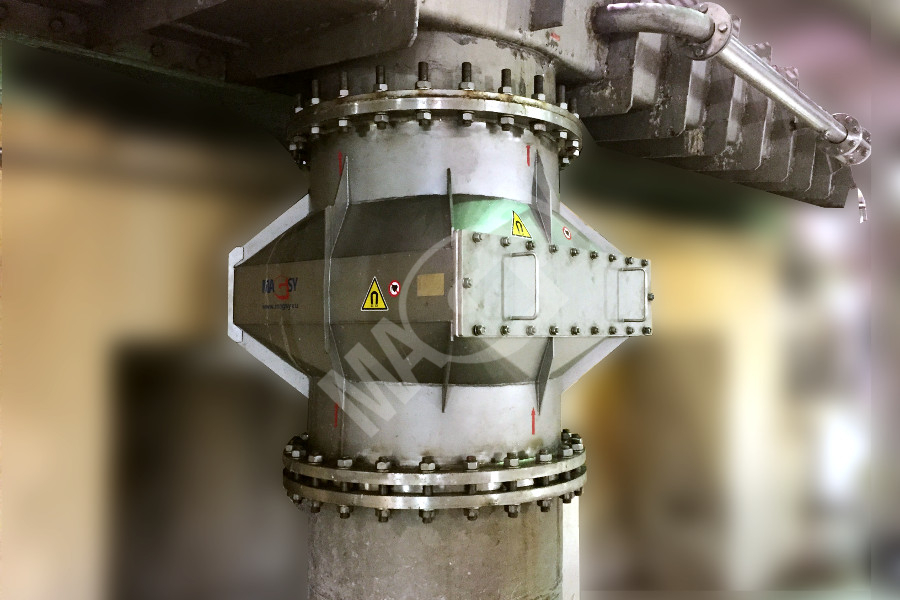

Proč se MSV instaluje do svislého potrubí?

Zařízení využívá gravitační průchod materiálu. Ve svislé poloze směs samovolně propadává přes magnetický labyrint.

Ve vodorovném potrubí by se mohla hromadit v těle separátoru, nepravidelně zatěžovat rošty a postupně způsobit ucpání.

Produktové řady výsuvných separátorů

MSV ECO

Řada ECO představuje cenově dostupnější provedení pro provozy, ve kterých není prioritou maximální komfort čištění.

Hlavní vlastnosti

• jednodušší konstrukce,
• nižší pořizovací cena,
• silné neodymové magnetické tyče,
• ruční stahování nečistot z povrchu trubic,
• provedení pro kruhové i hranaté potrubí,
• vhodnost pro méně časté čištění.

ECO varianta se hodí tam, kde je množství zachyceného kovu nízké a rošt není nutné čistit několikrát během směny.

MSV Classic

Classic je nejběžnější univerzální provedení s výsuvnými rošty. Materiál obvykle prochází přes dvě patra magnetických tyčí, která vytvářejí účinný labyrint.

Hlavní vlastnosti

• vysoká úroveň separace,
• provedení pro kruhové i hranaté potrubí,
• výsuvné magnetické rošty,
• vyjímatelná magnetická jádra,
• snadnější ruční čištění,
• široký rozsah velikostí,
• silné neodymové magnety.

Classic je vhodný pro většinu běžných průmyslových aplikací se suchým a dobře sypným materiálem.

MSV UP

Řada UP je navržena pro náročnější zákazníky a častější čištění. Konstrukce umožňuje samostatné vysouvání jednotlivých komponent a omezuje přímou manipulaci se silnými jádry.

Hlavní vlastnosti

• velmi vysoký magnetický výkon,
• kompaktní moderní konstrukce,
• komfortní systém čištění,
• vyšší bezpečnost obsluhy,
• není nutný samostatný externí čisticí přípravek,
• provedení pro kruhové i hranaté potrubí,
• možnost zakázkových rozměrů.

Jak vybrat správnou velikost MSV?

Rozměr separátoru musí odpovídat potrubí, množství materiálu a požadované kapacitě.

Průměr vstupu a výstupu

Označení DN musí odpovídat potrubí nebo přechodovým dílům v technologii. Příliš malý separátor může výrazně omezit průchod materiálu.

Počet magnetických tyčí

Více tyčí vytváří větší aktivní plochu a hustší labyrint. Současně ale zmenšuje volný prostor pro průchod směsi.

Vlastnosti materiálu

Dva různé materiály mohou při stejné velikosti separátoru dosahovat velmi odlišné kapacity. Rozhoduje sypnost, zrnitost, tvar částic, objemová hmotnost a sklon ke klenbování.

Požadovaná čistota

Pro ochranu technologie může být dostačující nižší magnetický stupeň. Pro jemné částice a vysokou čistotu se používají výkonnější magnetická jádra.

Co znamená magnetická indukce v Gs?

Magnetická indukce popisuje intenzitu magnetického pole v konkrétním měřeném místě na povrchu magnetické trubice.

Vyšší hodnota může pomáhat při zachytávání jemnějších feromagnetických částic, ale sama o sobě nepopisuje celkovou účinnost separátoru.

Co znamená odtrhová síla v N?

Odtrhová síla vyjadřuje sílu potřebnou k oddělení definovaného ocelového etalonu od povrchu magnetické trubice.

Vyšší odtrhová síla pomáhá udržet zachycené částice na trubici při průchodu materiálu.

Je důležitější Gs, nebo N?

Obě hodnoty je potřeba posuzovat společně s konstrukcí separátoru.

• magnetickou indukcí,
• odtrhovou silou,
• počtem magnetických trubic,
• průměrem trubic,
• rozestupem a uspořádáním roštů,
• rychlostí sypání,
• četností čištění.

Jak se výsuvný separátor instaluje?

1. Zkontrolujte průměr a provedení potrubí.
2. Ověřte dostatečný prostor pro úplné vysunutí roštů.
3. Instalujte separátor pouze ve svislé poloze.
4. Zajistěte pevné a těsné potrubní připojení.
5. Ověřte, že hmotnost zařízení nepřenáší nevhodné zatížení na slabé potrubí.
6. Připravte bezpečnou pochozí plochu pro čištění.
7. Odstraňte z okolí volné feromagnetické předměty.
8. Před spuštěním zkontrolujte všechny spony a zajištění.
9. Proveďte zkoušku průchodnosti s menším množstvím materiálu.

Kolik prostoru je potřeba pro čištění?

Rošty se musí dát z těla úplně vysunout. Vedle separátoru proto musí zůstat volný manipulační prostor odpovídající délce komponenty a čisticího přípravku.

Jak často se má MSV čistit?

Jednotný interval neexistuje. Separátor je potřeba čistit dříve, než se na magnetických trubicích vytvoří silná vrstva kovu nebo se začnou zmenšovat průtokové mezery.

Četnost ovlivňuje:

• množství feromagnetických nečistot,
• objem zpracovaného materiálu,
• velikost kovových částic,
• počet tyčí,
• požadovaná čistota produktu,
• riziko poškození navazující technologie.

Při prvním uvedení do provozu kontrolujte rošty častěji. Na základě skutečného množství zachyceného kovu následně nastavte pevný interval.

Proč přeplněný rošt ztrácí účinnost?

Další kovové částice se zachytávají na povrchu již vytvořeného nánosu a nacházejí se dál od magnetického jádra.

Silná vrstva může:

• snižovat magnetickou přídržnou sílu,
• zmenšovat průtokové mezery,
• zachytávat běžný materiál,
• způsobovat ucpávání,
• umožnit opětovné stržení části kovu,
• poškodit nerezové trubice.

Jak se MSV bezpečně čistí?

Čištění smí probíhat pouze po úplném zastavení toku materiálu a zajištění výrobní technologie.

1. Zastavte dávkování a průchod materiálu.
2. Zajistěte technologii proti nechtěnému spuštění.
3. Otevřete nebo odjistěte separátor podle návodu.
4. Opatrně vysuňte magnetické rošty.
5. Rošt upevněte do čisticího přípravku, pokud je používán.
6. Odjistěte magnetická jádra.
7. Jádra pomalu vytáhněte z ochranných trubic.
8. Uložte je do bezpečné nemagnetické přihrádky.
9. Nechte zachycené nečistoty odpadnout do nádoby.
10. Zbytky odstraňte suchým štětcem nebo vhodnou pomůckou.
11. Zkontrolujte stav krycích trubic.
12. Jádra vraťte do pracovní polohy.
13. Rošty zasuňte zpět a bezpečně zajistěte.

Lze separátor čistit vodou?

Magnetická jádra se nesmí namáčet ani čistit tlakovou vodou. Voda může proniknout do konstrukce a poškodit magnety nebo vnitřní části.

Pro odstranění zbytků se používá například:

• suchý hadr,
• suchý štětec,
• nemagnetická stěrka,
• dobře vysušený tlakový vzduch, pokud jej provozní postup dovoluje.

Způsob čištění částí přicházejících do styku s produktem musí současně odpovídat hygienickým pravidlům konkrétního provozu.

Proč použít čisticí přípravek?

Samostatný přípravek drží rošt a magnetická jádra v bezpečné poloze během údržby.

Hlavní výhody

• vyšší bezpečnost pracovníka,
• nižší riziko přiskočení jader k ocelové konstrukci,
• pohodlnější vysunutí magnetů,
• snadnější odpadnutí zachyceného kovu,
• ochrana krycích trubic,
• rychlejší pravidelná údržba.

Jak kontrolovat stav separátoru?

• prohlížejte povrch krycích trubic,
• sledujte promáčknutí, rýhy a abrazi,
• kontrolujte svary a spoje,
• ověřujte stav přírub a těsnosti,
• kontrolujte spony a zajišťovací mechanismy,
• sledujte volný pohyb roštů,
• pravidelně měřte magnetickou indukci,
• pravidelně měřte odtrhovou sílu,
• veďte záznamy o čištění a kontrolách.

Kdy separátor vyřadit z provozu?

Zařízení nepoužívejte, pokud je trubice proražená, výrazně promáčknutá nebo prodřená, pokud nelze rošt bezpečně zajistit nebo pokud je poškozené magnetické jádro.

Je MSV vhodný pro potravinářství?

Vybrané modely z nerezové oceli AISI 304 lze použít v potravinářských aplikacích, pokud celé provedení a způsob instalace odpovídají požadavkům konkrétního provozu.

Je nutné ověřit zejména:

• materiál částí ve styku s produktem,
• povrchovou úpravu,
• provedení svarů,
• těsnění,
• možnost hygienického čištění,
• riziko vzniku mrtvých prostor,
• interní HACCP a auditorské požadavky,
• chemickou odolnost vůči čisticím prostředkům.

Lze separátor používat venku nebo v ATEX prostředí?

Běžné skladové MSV je určené pouze pro vnitřní průmyslové použití.

Není automaticky vhodné:

• do venkovního prostředí,
• do trvalé vlhkosti,
• do prostředí s nebezpečím výbuchu,
• do agresivních chemických podmínek,
• do prostor s nekontrolovanou vysokou teplotou.

Pro ATEX nebo jiné speciální podmínky je nutné použít výslovně navržené a schválené provedení.

Bezpečnost při práci s MSV

Doporučené výsuvné magnetické separátory

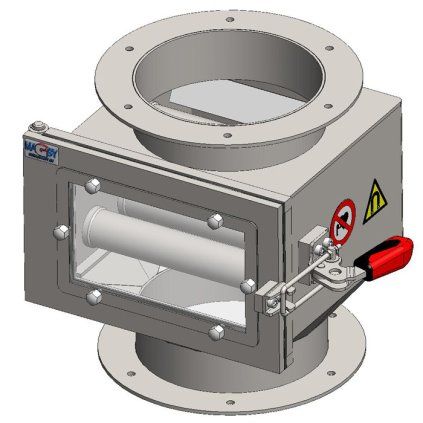

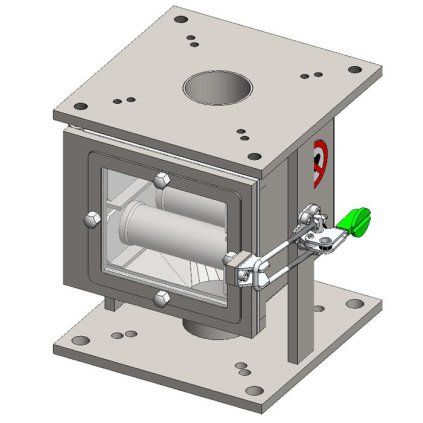

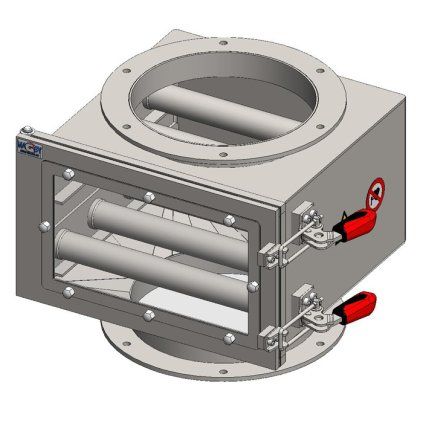

Vybrané produkty představují tři různé velikosti separátorů řady Standard – kompaktní DN 50, univerzální DN 150 a větší DN 200 pro vyšší průtočnou plochu.

Nejčastější dotazy k výsuvným magnetickým separátorům

Shrnutí

Výsuvný magnetický separátor MSV odstraňuje feromagnetické nečistoty ze suchých, homogenních a dobře sypných směsí. Instaluje se do svislého potrubí a využívá jeden nebo více výsuvných magnetických roštů.

Zařízení může chránit výrobní technologii nebo zvyšovat čistotu výsledného produktu. Není vhodné pro kapalné, mokré, lepivé, hrubé nebo silně abrazivní materiály bez předchozího odborného posouzení.

Při výběru je nutné zohlednit DN potrubí, zrnitost, sypnost, požadovanou kapacitu, množství kovových nečistot, počet tyčí, magnetický výkon a dostupný prostor pro čištění.

Ručně čištěný separátor vyžaduje zastavení toku materiálu. Magnetická jádra jsou velmi silná a musí být čištěna podle bezpečného postupu, ideálně s použitím vhodného čisticího přípravku.
