Provozujete kovošrot nebo sběrné suroviny?

Ve sběrných surovinách a recyklačních provozech se často zpracovávají směsi oceli, hliníku, mědi, mosazi, nerezu a dalších materiálů. Některé mohou na první pohled vypadat podobně, ale jejich způsob dalšího zpracování i výkupní hodnota se výrazně liší.

Třídicí magnet nabízí rychlou orientační kontrolu. Pokud se k testovanému materiálu přitáhne, nachází se v něm feromagnetická složka – nejčastěji železo, běžná ocel nebo litina. Pokud magnet nereaguje, může jít například o hliník, měď, mosaz nebo nemagnetickou nerezovou ocel.

Co je třídicí magnet?

Třídicí magnet je ruční permanentní magnet určený k orientační identifikaci magneticky přitažlivých materiálů.

Podle konstrukce může mít podobu:

• malého kuželového magnetu na řetízku,
• kuželového magnetu v plastovém krytu,
• kyvadlového magnetu na delší tyči,
• ruční magnetické testovací tyče,
• velkého supersilného magnetu s madlem,
• magnetické tyče pro sběr drobných ocelových předmětů.

Jak třídicí magnet funguje?

Permanentní magnet vytváří magnetické pole. Pokud se do tohoto pole dostane feromagnetický předmět, magnetické domény v materiálu se uspořádají a mezi magnetem a předmětem vznikne přitažlivá síla.

Čím blíže je magnet k předmětu, tím bývá jeho působení silnější. Výsledek však ovlivňuje také velikost, tvar, tloušťka a složení testovaného materiálu.

Jak provést základní magnetickou zkoušku?

1. Prohlédněte magnet a odstraňte z něj staré kovové špony.
2. Zvolte čisté místo na testovaném předmětu.
3. Přibližujte magnet pomalu a kontrolovaně.
4. Sledujte přitažení, změnu odporu nebo pohyb magnetu.
5. Test opakujte na více místech předmětu.
6. Výsledek porovnejte se známým vzorkem oceli a neželezného kovu.
7. U citlivého povrchu držte magnet v mírném odstupu nebo použijte tenkou ochrannou látku.

Co magnetická zkouška dokáže zjistit?

Zkouška ukáže, zda se v předmětu nebo jeho části nachází materiál, který reaguje na magnetické pole.

Může pomoci zjistit například:

• zda je předmět vyrobený z běžné oceli,
• zda hliníkový díl obsahuje ocelovou vložku,
• zda jsou ve slisovaném balíku ukryté železné části,
• zda je konkrétní druh nerezu magnetický,
• zda se pod povrchem nachází ocelová výztuha,
• zda směs obsahuje feromagnetické nečistoty.

Co magnetická zkouška nedokáže?

Samotný magnet nedokáže přesně určit chemické složení nebo konkrétní jakost slitiny.

Magnetická zkouška sama nerozliší například:

• čisté železo od běžné uhlíkové oceli,
• jednotlivé jakosti magnetické nerezové oceli,
• přesný podíl železa ve slitině,
• chemické složení předmětu,
• hodnotu nebo čistotu drahého kovu,
• hliník od mědi, pokud oba materiály na magnet nereagují.

Jaké materiály magnet přitahuje?

Železo

Železo patří mezi základní feromagnetické prvky a běžný permanentní magnet se k němu výrazně přitahuje.

Běžná konstrukční a uhlíková ocel

Většina běžných ocelových profilů, plechů, šroubů, hřebíků a drátů je silně magnetická.

Litina

Litina obsahuje železo a zpravidla vykazuje zřetelnou magnetickou reakci.

Nikl a kobalt

Také nikl a kobalt patří mezi feromagnetické prvky. Magnetické vlastnosti jejich slitin se však mohou lišit podle přesného složení.

Některé nerezové oceli

Feritické a martenzitické nerezy bývají magnetické. Austenitické nerezy mohou být nemagnetické nebo jen slabě magnetické.

Které kovy magnet běžně nepřitahuje?

• hliník,
• měď,
• mosaz,
• bronz,
• zinek,
• olovo,
• zlato,
• stříbro,
• titan,
• některé druhy nerezové oceli.

Pokud hliníkový nebo měděný výrobek na magnet reaguje pouze na jednom místě, pravděpodobně obsahuje ocelový šroub, výztuhu, pružinu nebo jinou feromagnetickou součást.

Proč je magnetická kontrola důležitá při recyklaci hliníku?

Slisovaný balík hliníkových plechovek nebo jiného hliníkového odpadu může obsahovat ocelové části, které nebyly před lisováním odstraněny.

Může jít například o:

• ocelové šrouby a hřebíky,
• drátky,
• části obalů,
• ocelové vložky,
• nářadí nebo jeho úlomky,
• jiný nesprávně vytříděný odpad.

Silný ruční magnet umožňuje balík orientačně zkontrolovat z několika stran. Pokud se v některém místě magnet začne přitahovat nebo měnit směr, může se uvnitř nacházet feromagnetický předmět.

Jak kontrolovat slisovaný balík?

1. Balík položte na stabilní a bezpečné místo.
2. Odstraňte z okolí volné ocelové nářadí.
3. Uchopte magnet pevně za madlo.
4. Pohybujte jím kolem balíku v mírném odstupu.
5. Postupně kontrolujte všechny strany a rohy.
6. Sledujte změnu odporu nebo směr přitažení.
7. Podezřelé místo označte.
8. Podle provozního postupu proveďte další kontrolu nebo balík vyřaďte.

Proč testovat ze všech stran?

Malý ocelový předmět ukrytý hluboko uvnitř balíku nemusí být z jedné strany zjistitelný. Z opačné strany může být k magnetu výrazně blíže.

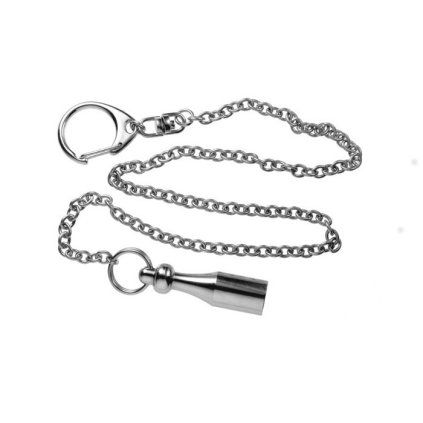

Kuželový třídicí magnet s řetízkem

Kuželový třídicí magnet je kompaktní ruční pomůcka určená k rychlé kontrole jednotlivých předmětů nebo konkrétních míst ve směsi.

Jeho zúžená funkční část umožňuje přibližovat magnet k malým plochám, spojům nebo mezerám. Řetízek s karabinou lze připnout k pracovnímu oděvu, opasku nebo jiné vhodné části vybavení.

Výhody kuželového magnetu

• kompaktní rozměry,
• nízká hmotnost,
• snadné přenášení,
• rychlá kontrola jednotlivých dílů,
• řetízek omezující riziko ztráty,
• silný neodymový magnet,
• přesnější testování malých míst.

Kde se hodí?

• ve sběrných surovinách,
• ve výkupně kovů,
• při příjmu kovového odpadu,
• v automobilové dílně,
• ve skladu kovových polotovarů,
• při kontrole jednotlivých kusů materiálu.

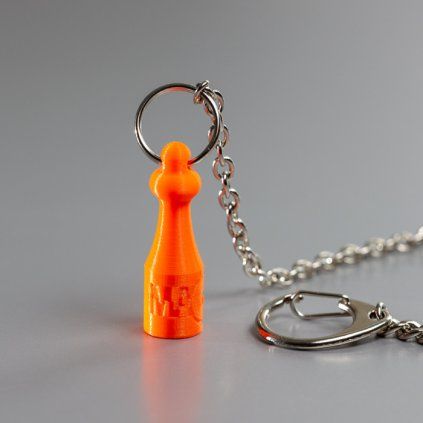

Plastový kuželový třídicí magnet

Plastový kuželový třídicí magnet pracuje na stejném principu jako kovové provedení, ale magnetické jádro je ukryté v barevném plastovém krytu.

Výhody plastového krytu

• výrazná oranžová barva je dobře viditelná,
• nižší hmotnost,
• pohodlnější manipulace v chladném prostředí,
• částečná mechanická ochrana magnetu,
• menší riziko přímého kontaktu tvrdého magnetu s povrchem,
• řetízek s karabinou proti ztrátě.

Na co si dát pozor?

• plastový kryt může mechanicky prasknout,
• není určený pro vysoké teploty bez potvrzení výrobce,
• silná vrstva plastu snižuje magnetické působení oproti nechráněnému povrchu,
• poškozený kryt musí být zkontrolovaný,
• výrobek není určený jako zdvihací magnet.

K čemu slouží řetízek a karabina?

Řetízek pomáhá udržet magnet spojený s pracovním oděvem nebo vybavením. Snižuje riziko, že magnet spadne do kontejneru, odpadu, motorového prostoru nebo jiné obtížně přístupné oblasti.

Řetízek není určený pro:

• zvedání těžkých předmětů,
• zajištění osoby,
• práci ve výškách,
• tažení vozidla nebo zařízení,
• nahrazení certifikovaného zdvihacího prostředku.

Magnetická testovací tyč

Magnetická testovací tyč je ruční kontrolní pomůcka s delší aktivní magnetickou částí.

Na rozdíl od malého kuželového magnetu umožňuje testovat větší objem materiálu nebo delší úsek. Vybrané modely mají posuvné magnetické jádro, které výrazně usnadňuje uvolnění zachycených nečistot.

Jak se testovací tyč používá?

1. Zkontrolujte čistotu jejího povrchu.
2. Vložte aktivní část do vzorku nebo materiálu.
3. Provádějte pomalé krouživé a podélné pohyby.
4. Tyč vytáhněte a zkontrolujte zachycené částice.
5. Přeneste ji nad nádobu na kovový odpad.
6. Posuňte magnetické jádro do horní části.
7. Nechte nečistoty odpadnout nebo je setřete.
8. Tyč očistěte před dalším testem.

Kde se testovací tyč používá?

• při kontrole suchých sypkých materiálů,
• při kontrole vybraných tekutých směsí,
• v potravinářském průmyslu,
• v plastikářském a gumárenském průmyslu,
• v chemické výrobě,
• při recyklaci,
• při kontrole vzorků před a po magnetické separaci.

Je testovací tyč vhodná pro vytahování předmětů?

Může zachytit a vyjmout menší ocelové části, jejím hlavním účelem je však testování a kontrola materiálu. Pro hluboké úzké prostory může být praktičtější kyvadlový nebo teleskopický magnet.

Supersilný třídicí magnet

Supersilný třídicí magnet je větší ruční zařízení s výkonným neodymovým magnetickým systémem a pevnou rukojetí.

Je určený především pro:

• kontrolu slisovaných balíků kovového odpadu,
• hledání ocelových částí uvnitř nemagnetického materiálu,
• kontrolu větších kontejnerů nebo hromad,
• vyhledávání ocelových profilů za tenkou konstrukcí,
• sběr rozsypaných šroubů a hřebíků,
• průmyslovou kontrolu kovových výrobků.

Výhody supersilného provedení

• větší aktivní magnetická plocha,
• vyšší hloubka magnetického pole,
• praktické madlo pro ruční manipulaci,
• rychlá kontrola větších ploch,
• schopnost reagovat na větší předmět v určité vzdálenosti.

Nevýhody supersilného provedení

• vyšší hmotnost,
• vyšší riziko přiskřípnutí,
• silné přitahování okolního nářadí,
• náročnější oddělování zachycených předmětů,
• riziko poškrábání citlivých povrchů,
• nutnost větší bezpečné manipulační zóny.

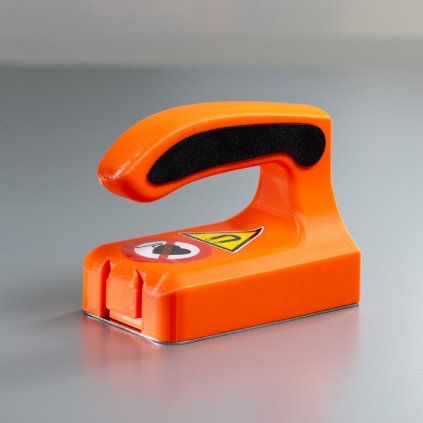

Supersilný třídicí magnet 3D

Supersilný třídicí magnet 3D má robustní prostorovou konstrukci s pevným madlem. Svým tvarem připomíná žehličku a umožňuje vést aktivní plochu kolem testovaného materiálu.

Výrobek lze použít například pro:

• kontrolu slisovaných hliníkových balíků,
• orientační vyhledávání oceli v nemagnetickém odpadu,
• hledání feromagnetických částí za sádrokartonem,
• sběr hřebíků a šroubů z podlahy nebo trávy,
• kontrolu větších kovových výrobků,
• práci ve sběrných dvorech a recyklačních provozech.

Co znamená dosah magnetického pole?

Dosah udává orientační vzdálenost, ve které může magnet za vhodných podmínek reagovat na feromagnetický předmět.

Skutečný dosah závisí zejména na:

• velikosti ocelového předmětu,
• jeho tloušťce a hmotnosti,
• orientaci vůči magnetu,
• hloubce uložení,
• materiálu mezi magnetem a předmětem,
• zakřivení a kontaktní ploše,
• okolních feromagnetických konstrukcích.

Příklad rozdílného chování

Velká ocelová deska může být magnetem rozpoznatelná z relativně velké vzdálenosti. Malý šroubek ve stejné vzdálenosti nemusí vyvolat žádnou znatelnou reakci.

Co znamená magnetická indukce v Gs?

Magnetická indukce popisuje intenzitu magnetického pole v konkrétním měřeném bodě. U ručních magnetů se nejvyšší hodnota obvykle měří na aktivní funkční ploše.

Vyšší hodnota může znamenat silnější pole těsně u povrchu, ale sama o sobě nepopisuje celý dosah nebo praktickou účinnost výrobku.

Co znamená odtrhová síla v N?

Odtrhová síla vyjadřuje sílu potřebnou k oddělení definovaného ocelového etalonu od magnetu za stanovených podmínek.

Přibližně platí:

10 N odpovídá zhruba síle vyvolané hmotností 1 kg.

Neznamená to však, že magnet s hodnotou 25 N bezpečně zvedne každý reálný předmět o hmotnosti 2,5 kg.

Skutečnou sílu snižuje:

• zakřivený povrch,
• rez a nečistoty,
• barva nebo povlak,
• malá kontaktní plocha,
• tenký plech,
• síla působící do strany,
• otřesy a nárazy,
• mezera mezi magnetem a předmětem.

Jak hledat kovový profil v sádrokartonu?

Silný magnet může reagovat na kovový profil nebo na ocelové šrouby, kterými je sádrokartonová deska připevněná.

Základní postup

1. Odstraňte z okolí citlivou elektroniku.
2. Přes funkční plochu magnetu vložte tenkou čistou látku.
3. Pohybujte magnetem pomalu v mírném odstupu od stěny.
4. Sledujte změnu odporu nebo přitažení.
5. Test opakujte svisle i vodorovně.
6. Označte více bodů pravděpodobného profilu.
7. Před vrtáním použijte také vhodný detektor vedení a konstrukcí.

Jak sbírat rozsypané hřebíky a šrouby?

Supersilný magnet lze použít ke sběru feromagnetického spojovacího materiálu z podlahy, trávy, písku nebo jiného povrchu.

Praktický postup s ochranným krytem

1. Vyrobte jednoduchý kryt z pevného kartonu nebo plastu.
2. Přiložte kryt na aktivní plochu magnetu.
3. Pohybujte magnetem těsně nad povrchem.
4. Nechte hřebíky a šrouby zachytit přes kryt.
5. Přeneste magnet nad sběrnou nádobu.
6. Oddalte kryt od magnetu.
7. Kovové předměty z krytu odpadnou.

Výhody krytu

• snadné uvolnění předmětů,
• menší riziko poškrábání magnetu,
• omezení přímého kontaktu s ostrými hřebíky,
• rychlejší opakované čištění.

Jak chránit testovaný povrch?

Silný magnet může na ocelový povrch prudce přiskočit. Poškrábání často nezpůsobí samotný magnet, ale kovová špona zachycená na jeho funkční ploše.

Riziko snížíte tak, že:

• magnet před použitím očistíte,
• budete jej přibližovat pomalu,
• nebudete jej po povrchu nekontrolovaně posouvat,
• použijete tenkou čistou látku,
• udržíte mírný odstup,
• nebudete magnet nechávat prudce narážet do materiálu.

Jak vybrat správný třídicí magnet?

Pro kontrolu jednotlivých kovových dílů

Zvolte kuželový třídicí magnet s řetízkem.

Pro lehkou mobilní pomůcku

Vhodné může být plastové kuželové provedení s výrazným krytem.

Pro kontrolu vzorků a směsí

Zvolte magnetickou testovací tyč s posuvným jádrem.

Pro slisované balíky a větší plochy

Vhodný je supersilný třídicí magnet s pevným madlem.

Pro obtížně dostupná místa

Praktičtější může být kyvadlový nebo teleskopický magnet.

Jak často kontrolovat výkon magnetu?

V pravidelném průmyslovém provozu je vhodné zavést periodickou kontrolu magnetického výkonu.

Kontrola může zahrnovat:

• vizuální prohlídku,
• měření magnetické indukce gaussmetrem,
• měření odtrhové síly definovaným etalonem,
• porovnání s výchozím protokolem,
• záznam data, výsledku a použité metody.

Co může magnet oslabit?

• překročení maximální teploty,
• silné opačné magnetické pole,
• mechanické poškození,
• koroze magnetického materiálu,
• prasknutí nebo posunutí vnitřních částí.

Jak třídicí magnet čistit?

Na aktivní ploše se postupně hromadí špony, kovový prach a další feromagnetické částice. Ty je nutné pravidelně odstraňovat.

Postup čištění malého kuželového magnetu

1. Použijte pracovní rukavice.
2. Položte magnet na stabilní nemagnetickou plochu.
3. Větší části posuňte ke špičce nebo kraji.
4. Jemné špony odstraňte nemagnetickou stěrkou.
5. Povrch otřete suchým hadříkem.
6. Zkontrolujte řetízek, karabinu a kryt.

Postup čištění supersilného magnetu

1. Přesuňte magnet nad nádobu na kovový odpad.
2. Zajistěte jej proti nekontrolovanému pohybu.
3. Použijte pevné rukavice odolné proti ostrým hranám.
4. Oddalte ochranný karton nebo plastový kryt.
5. Zbylé nečistoty odstraňte nemagnetickou stěrkou.
6. Zkontrolujte funkční plochu a madlo.

Jak třídicí magnet skladovat?

• Na suchém a stabilním místě.
• Mimo volné ocelové nářadí.
• Mimo běžné průchody pracovníků.
• S chráněnou funkční plochou.
• Mimo magnetické karty a citlivou elektroniku.
• Mimo dosah dětí.
• Mimo vysokou teplotu.
• Tak, aby nemohl spadnout nebo prudce přiskočit k jiné konstrukci.

Bezpečnost při používání třídicích magnetů

Co znamená teplotní odolnost funkční plochy?

U supersilného magnetu 3D se hodnota 80 °C vztahuje na funkční magnetickou plochu, nikoliv automaticky na celý výrobek.

Odlišnou teplotní odolnost mohou mít:

• madlo,
• lepidlo,
• plastové části,
• spojovací materiál,
• povrchová úprava.

Magnet nevkládejte do horkého materiálu nebo prostředí bez potvrzení vhodnosti celé konstrukce.

Doporučené třídicí magnety

Vybrané produkty představují tři různé úrovně použití: kompaktní kovový magnet pro každodenní kontrolu, supersilný model pro větší balíky a lehké plastové provedení pro mobilní třídění.

Nejčastější dotazy k třídicím magnetům

Shrnutí

Třídicí magnety umožňují rychle ověřit, zda předmět nebo směsný materiál obsahuje feromagnetickou složku. Využívají se zejména v kovošrotech, sběrných surovinách, recyklačních provozech, dílnách a průmyslu.

Kuželový magnet s řetízkem je vhodný pro rychlou kontrolu jednotlivých předmětů. Plastové provedení je lehké a dobře viditelné. Magnetická testovací tyč umožňuje kontrolu většího vzorku a supersilný magnet s madlem se hodí ke kontrole slisovaných balíků a větších ploch.

Magnetická zkouška rozlišuje magnetické a nemagnetické materiály, nedokáže však přesně určit chemické složení slitiny. Pro přesnou identifikaci je nutná další analytická metoda.

Při práci chraňte prsty, citlivé povrchy, elektroniku a zdravotnické implantáty. Třídicí magnet nepoužívejte jako zdvihací zařízení a uváděné hodnoty výkonu vždy ověřte v reálných provozních podmínkách.
