Magnetické separátory – k čemu slouží ?

Co magnetický separátor zachytí?

Magnetické separátory odstraňují především feromagnetické nečistoty, například:

• železné a ocelové špony,
• šrouby, matice a drátky,
• úlomky nářadí nebo strojních součástí,
• jemný feromagnetický prach,
• částice vznikající opotřebením výrobní technologie.

Nezachytí hliník, měď, mosaz ani jiné nemagnetické materiály. Pro jejich oddělení je nutné použít jinou třídicí technologii.

Jak probíhá magnetická separace?

Materiál prochází silným magnetickým polem. Feromagnetické částice jsou přitaženy k povrchu magnetických trubic, desek nebo bubnu, zatímco vyčištěný materiál pokračuje výrobní linkou.

Účinnost ovlivňuje zejména:

• velikost a tvar kovových nečistot,
• rychlost toku materiálu,
• vzdálenost od magnetické plochy,
• sypnost nebo tekutost směsi,
• magnetický výkon separátoru,
• pravidelné čištění.

Separace sypkých materiálů

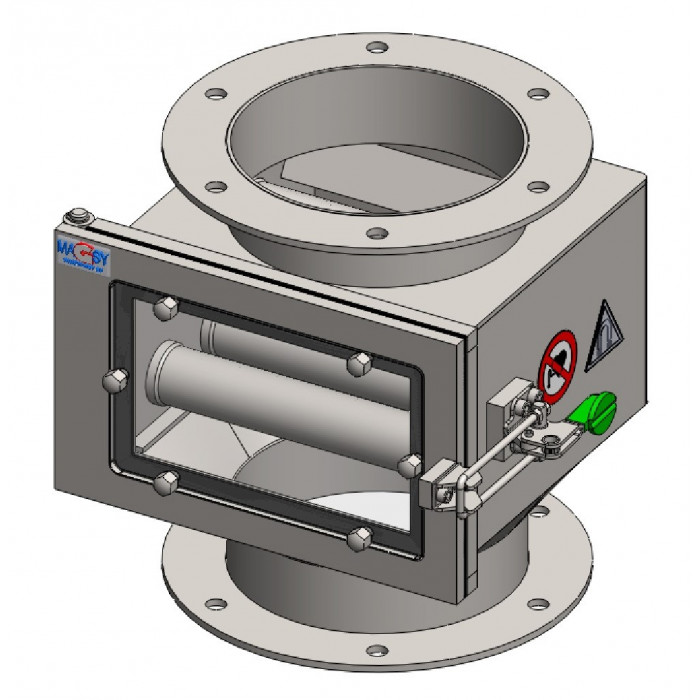

Pro suché směsi se používají například magnetické rošty, výsuvné separátory, magnetické desky, rotační separátory a bubny.

Rotační magnetický separátor

Magnetické trubice se během provozu otáčejí. Tím rozrušují materiál a podporují jeho průchod, takže je zařízení vhodné také pro směsi se zhoršenou sypností nebo sklonem k vytváření hrudek.

Deskový magnetický separátor

Materiál prochází mezi dvěma magnetickými deskami. Větší volný prostor snižuje riziko ucpání a umožňuje čistit také materiály s většími částicemi.

Magnetický buben

Materiál se pohybuje kolem rotujícího bubnu s pevným magnetickým jádrem. Feromagnetické částice jsou přidrženy déle a odděleně odpadnou mimo proud vyčištěného materiálu.

Separace tekutých materiálů

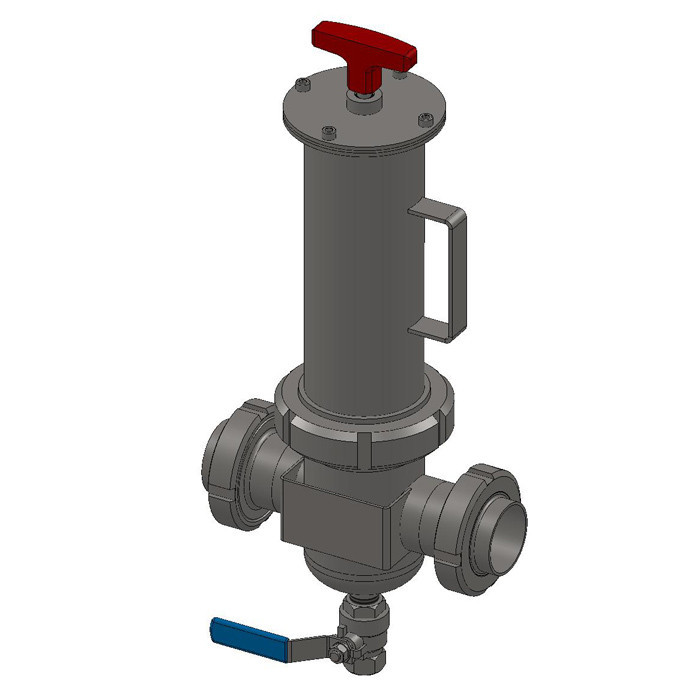

Pro oleje, chladicí emulze, sirupy, potravinářské směsi a další tekutiny se používají průtokové magnetické separátory.

Tekutina musí odpovídat konstrukci konkrétního zařízení, zejména z hlediska:

• viskozity a průtoku,
• teploty,
• chemického složení a pH,
• velikosti pevných částic,
• hygienických požadavků provozu.

Ruční a automatické čištění

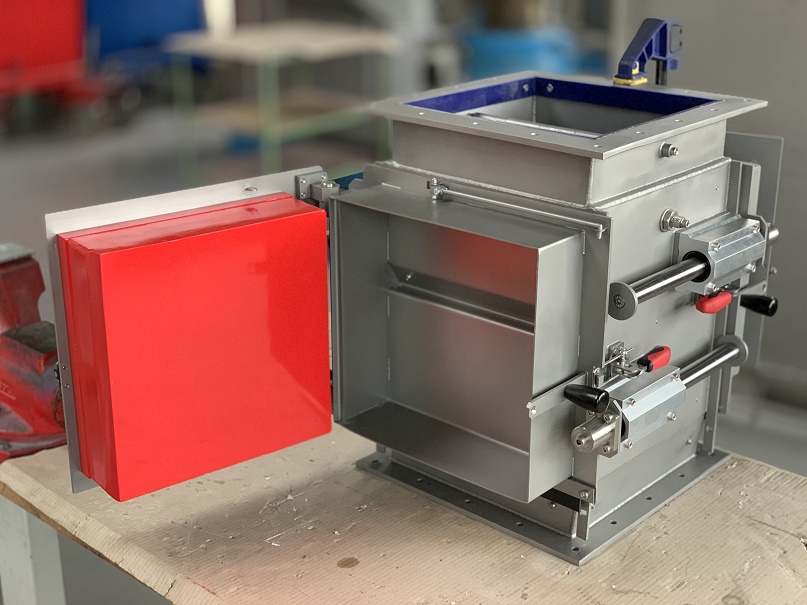

Ručně čištěný separátor

Před čištěním je nutné zastavit tok materiálu. Magnetické části se vysunou nebo oddálí od krycích trubic a zachycené nečistoty odpadnou do připravené nádoby.

Automaticky čištěný separátor

Zařízení odvádí zachycené kovy průběžně bez pravidelného ručního čištění. Je vhodné zejména pro kontinuální provozy nebo materiály s větším množstvím kovových nečistot.

Jak vybrat vhodný separátor?

Před výběrem je potřeba znát:

• druh a vlastnosti materiálu,
• velikost částic nebo viskozitu kapaliny,
• požadovanou kapacitu,
• množství a velikost kovových nečistot,
• pracovní teplotu,
• rozměry potrubí nebo dopravníku,
• požadovaný způsob čištění,
• hygienické a bezpečnostní požadavky.

Výběr pouze podle nejvyšší hodnoty v gaussech není dostačující. Rozhoduje také odtrhová síla, konstrukce magnetického obvodu a průchod materiálu kolem aktivních ploch.

Magnetické separátory v praxi

Doporučené magnetické separátory

Pro hůře sypné směsi

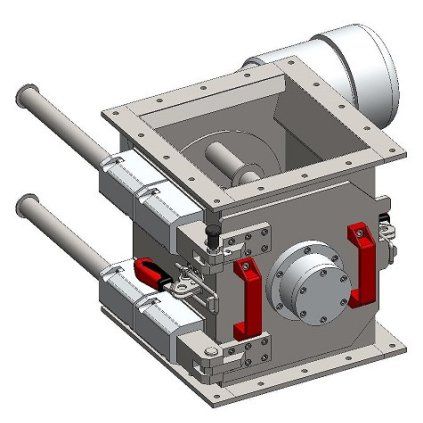

Rotační separátor MSVR 260 × 260/4

Separátor se čtyřmi rotujícími trubicemi pro suché směsi se zhoršenými sypnými vlastnostmi.

• Vstup a výstup 260 × 260 mm
• 4 magnetické trubice o průměru 32 mm
• Magnetická indukce 7 400 Gs
• Odtrhová síla 100 N na trubici
• Motor 250 W, 35 otáček za minutu
• Hmotnost 80 kg
• Teplotní odolnost magnetů do 80 °C
• Kód produktu 51412

Zobrazit produkt

Volný průchod materiálu

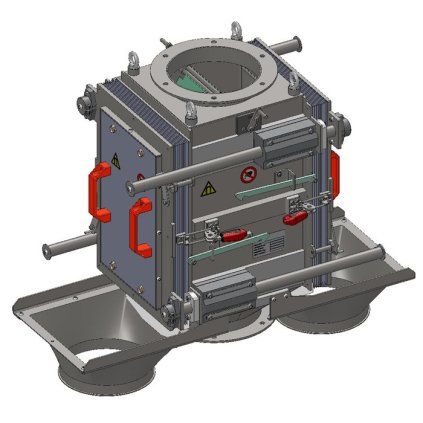

Deskový separátor MSP 200 F-UP

Feritový separátor pro suché směsi s většími částicemi nebo horší sypností.

• Vstup a výstup DN 200
• 2 magnetické desky
• Magnetická indukce 1 560 Gs
• Odtrhová síla 8,4 N
• Ruční systém čištění
• Nerezová konstrukce AISI 304
• Teplotní odolnost magnetů do 150 °C
• Kód produktu 51494

Upozornění: teplotní limit se vztahuje k magnetickému systému, nikoliv automaticky ke všem částem zařízení.

Zobrazit produkt

Kontinuální provoz

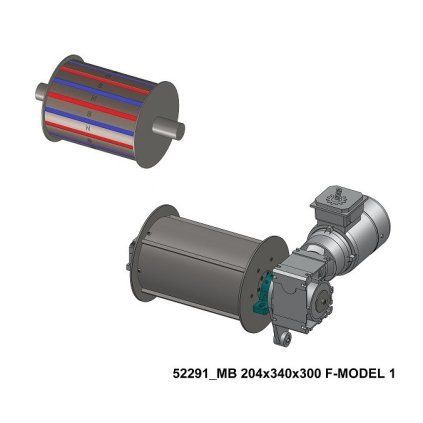

Magnetický buben MB 204 × 340/300 F

Automaticky čištěný bubnový separátor pro kontinuální čištění suchých a volně proudících materiálů.

• Průměr bubnu 204 mm
• Pracovní šířka 340 mm
• Feritový magnetický systém
• Magnetická indukce 1 350 Gs
• Odtrhová síla 4,6 N
• Otáčky 17 nebo 34,5 za minutu
• Hmotnost 50 kg
• Teplotní odolnost do 80 °C
• Kód produktu 52291

Zobrazit produkt

Nejčastější dotazy

Shrnutí

Magnetické separátory chrání výrobní zařízení a zvyšují čistotu sypkých i tekutých materiálů. Vhodný typ se vybírá podle vlastností směsi, kapacity linky, velikosti kovových nečistot a požadovaného způsobu čištění.

Rotační separátor pomáhá u hůře sypných směsí, deskový model nabízí volnější průchod větších částic a magnetický buben zajišťuje automatickou separaci v kontinuálním provozu.
