Co je to magnet do násypky?

Při zpracování plastového granulátu, regranulátu a drcených plastů se mohou v materiálu objevit kovové špony, drátky, úlomky šroubů nebo jemný feromagnetický prach. Tyto nečistoty mohou pocházet z předchozího drcení, dopravy, skladování nebo opotřebení výrobní technologie.

Pokud se kovová částice dostane do vstřikolisu, může poškodit šnekové ústrojí, ucpat trysku, znehodnotit výrobek nebo způsobit odstávku celé linky. Magnetický separátor vložený do násypky představuje jednoduchou ochranu, která nevyžaduje elektrické napájení.

Co je magnet do násypky?

Magnet do násypky vstřikolisu, označovaný také jako magnetický rošt do násypky, je sestava několika magnetických trubic uspořádaných tak, aby pokryly co největší část průřezu násypky.

Uvnitř každé trubice jsou umístěné silné permanentní neodymové magnety. Jejich magnetické pole prochází přes ochranný plášť a přitahuje železné a ocelové částice z materiálu, který přes rošt propadává.

Základní části magnetu do násypky

• magnetické tyče nebo trubice,
• neodymová magnetická jádra,
• ochranný nerezový nebo plastový plášť,
• spojovací rám nebo kruhový korpus,
• případně vyjímatelná magnetická jádra,
• úchyty usnadňující vložení a vyjmutí separátoru.

Jak magnetický rošt v násypce funguje?

Magnetický rošt se vloží do kónické nebo kruhové násypky tak, aby materiál nemohl snadno propadnout mimo aktivní magnetické trubice.

1. Suchý granulát vstoupí do horní části násypky.
2. Materiál propadává přes magnetické tyče.
3. Rošt rozdělí tok a přivede částice do blízkosti magnetického pole.
4. Feromagnetické nečistoty jsou přitaženy k povrchu trubic.
5. Vyčištěný materiál pokračuje do vstřikolisu.
6. Kovové nečistoty zůstávají na roštu až do jeho vyčištění.

Účinnost separace závisí nejen na výkonu magnetů, ale také na tom, zda rošt skutečně pokrývá průřez násypky. Pokud kolem něj zůstane velká volná mezera, může část materiálu propadávat mimo účinné magnetické pole.

Proč je důležité pokrytí celé násypky?

Magnet působí nejsilněji v bezprostřední blízkosti magnetických trubic. Částice, která propadne po okraji násypky daleko od tyčí, nemusí být zachycena ani velmi silným magnetem.

Správně zvolený separátor by měl:

• odpovídat vnitřnímu průměru násypky,
• ležet stabilně a vodorovně,
• omezovat volné mezery po obvodu,
• vytvářet průtokový magnetický labyrint,
• umožnit rovnoměrné přesypávání materiálu,
• jít bezpečně vyjmout kvůli čištění.

Jaké nečistoty magnet do násypky zachytí?

Magnetický rošt je určený pro feromagnetické materiály, tedy kovy, které lze výrazně přitáhnout permanentním magnetem.

Typicky zachytávané nečistoty

• železné špony a piliny,
• částice běžné magnetické oceli,
• úlomky drátků,
• drobné části šroubů a vrutů,
• ocelové okuje,
• jemný feromagnetický prach,
• částice vzniklé opotřebením drtiče nebo dopravníku,
• menší kovové úlomky z recyklovaného materiálu.

Co magnet do násypky nezachytí?

• hliník,
• měď,
• mosaz a bronz,
• plast,
• sklo,
• dřevo,
• kámen a písek bez feromagnetické složky,
• některé druhy nerezové oceli,
• kovové části úplně uzavřené uvnitř většího plastového kusu.

Magnetický rošt není náhradou síta. Pokud materiál obsahuje větší plastové kusy, kameny, sklo nebo jiné nemagnetické nečistoty, je nutné předřadit odpovídající mechanické třídění.

Zachytí magnet do násypky kovový prach?

Silné neodymové magnety mohou za vhodných podmínek zachytávat také velmi jemný feromagnetický prach. Úspěšnost však závisí na jeho množství, rychlosti průchodu a vzdálenosti od magnetické trubice.

Příliš velké množství jemného kovového prachu může magnetické trubice rychle obalit. Na zachycenou kovovou vrstvu se následně začne nabalovat také běžný granulát a celý rošt se může ucpat.

Při velkém množství kovového prachu je vhodné:

• čistit rošt častěji,
• doplnit další separační stupeň,
• kontrolovat zdroj kovového prachu,
• zvážit silnější nebo snadněji čistitelný separátor,
• pravidelně sledovat průchodnost násypky.

Pro jaké materiály je magnet do násypky vhodný?

Konkrétní použití závisí na konstrukci produktu. Magnety do násypek vstřikolisů jsou primárně určené pro suché plastikářské materiály.

Nejčastěji zpracovávané materiály

• plastový granulát,
• plastový regranulát,
• jemná plastová drť,
• suchý gumový regranulát,
• vhodné recyklované polymery,
• další homogenní a dobře sypné směsi podle konkrétního modelu.

Vybrané nerezové standardní modely lze používat také pro některé suché potravinářské, zemědělské nebo průmyslové směsi. Vhodnost ale musí být uvedena u konkrétního produktu.

Jaké vlastnosti musí mít zpracovávaný materiál?

Materiál musí volně propadávat mezi magnetickými tyčemi. Rošt není určený pro směsi, které se lepí, vytvářejí hrudky nebo se samovolně klenbují.

Vhodný materiál je:

• suchý,
• homogenní,
• nelepivý,
• bez mastných povlaků,
• dobře sypný,
• bez velkých tvrdých kusů,
• bez nadměrného množství vláken,
• v povoleném rozsahu zrnitosti.

Nevhodný materiál může způsobit:

• ucpání mezer mezi tyčemi,
• zastavení průchodu granulátu,
• obalení magnetického roštu,
• mechanické poškození trubic,
• výrazný pokles kapacity,
• komplikované a nebezpečné čištění.

Jaká může být velikost granulátu?

U plastových provedení UP a Plastic je zpravidla požadován suchý materiál s pravidelnou frakcí přibližně do 3 × 3 × 3 mm. Konkrétní limit vždy zkontrolujte na produktové stránce.

Větší feromagnetický předmět může být roštem zachycen, neměl by však na něj dopadat pravidelně. Větší kusy běžného materiálu mohou plastové nebo tenkostěnné trubice poškodit.

Výška dopadu materiálu

Magnetické trubice mají kvůli vysokému magnetickému výkonu poměrně tenký plášť. Tvrdý materiál dopadající z velké výšky jej může promáčknout, prasknout nebo prorazit.

Povolená výška se liší podle konstrukce:

• u plastových modelů může být omezena přibližně na 0,3 m,
• u robustnějších nerezových standardních modelů může být povolena větší výška,
• u tvrdého nebo abrazivního materiálu musí být dopad nižší,
• při nejistotě je nutné aplikaci konzultovat s výrobcem.

Je magnet do násypky vhodný pro abrazivní materiály?

Abrazivní částice mohou postupně obrušovat plastové i nerezové trubice. Zvýšené riziko představují zejména materiály obsahující skelná vlákna, tvrdou minerální drť nebo ostré recyklované částice.

Při podmíněném použití je potřeba:

• kontrolovat plášť před každým čištěním,
• sledovat vznik rýh a zeslabení stěny,
• snížit výšku dopadu,
• častěji vyjímat a prohlížet rošt,
• poškozenou trubici ihned vyřadit.

Je magnet do násypky vhodný pro kontinuální provoz?

Běžné magnetické rošty do násypky se čistí ručně. Během čištění musí být tok materiálu zastaven, a proto jsou určené především pro nekontinuální nebo přerušitelný provoz.

Pokud výrobu nelze pravidelně zastavit, lze zvolit:

• dvojici střídavě používaných násypek,
• automaticky čištěný separátor,
• rotační magnetický separátor,
• výsuvný separátor se snadným čištěním,
• jiný kontinuální systém navržený pro danou linku.

Ochrana vstřikolisu, nebo čistota produktu?

Ochrana technologie

Magnet se umístí těsně před vstup materiálu do vstřikolisu. Zachytává částice, které by mohly poškodit:

• vstřikovací trysku,
• šnekové ústrojí,
• válec vstřikolisu,
• uzavírací a dávkovací části,
• formu nebo výsledný výlisek.

Zvýšení čistoty materiálu

Magnetický rošt lze využít také na konci procesu recyklace nebo míchání. Vyčištěný materiál se následně uzavře do obalu nebo nádoby, aby nedošlo k nové kontaminaci.

Pro vysoké požadavky na čistotu se nedoporučuje spoléhat pouze na jeden magnetický stupeň. Vhodné může být několik separátorů umístěných v různých částech technologie.

Druhy magnetů do násypky

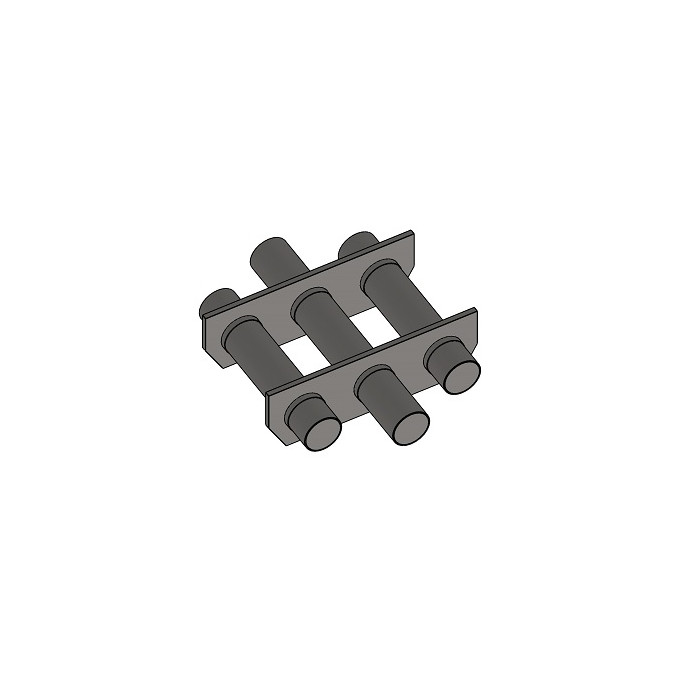

Provedení ECO

ECO představuje jednoduchý nerezový magnetický rošt s pevně uloženými magnetickými jádry. Je určený pro méně náročné provozy, kde není nutné velmi časté čištění.

Výhody ECO

• jednoduchá konstrukce,
• příznivější pořizovací cena,
• odolný nerezový rám,
• snadné vložení do násypky,
• silné neodymové magnety.

Nevýhody ECO

• nečistoty se odstraňují ručně z aktivních trubic,
• čištění silného roštu může být fyzicky náročnější,
• nižší komfort při časté údržbě.

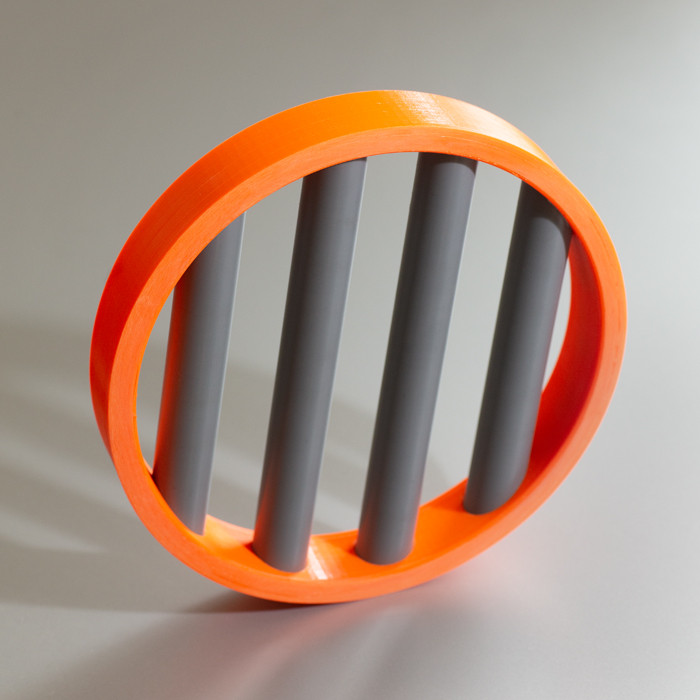

Provedení Plastic

Plastic využívá kruhový korpus z vhodného plastu a plastové magnetické trubice. Korpus lépe kopíruje kónickou násypku a omezuje propadávání materiálu po jejích okrajích.

Výhody Plastic

• dobré pokrytí kruhové násypky,
• nízká hmotnost,
• jednoduchá manipulace,
• vhodnost pro plastový granulát a regranulát,
• snadné vložení bez složité montáže.

Omezení Plastic

• nižší teplotní odolnost než u nerezových modelů,
• vyšší citlivost na abrazivní materiál,
• omezená výška dopadu,
• není automaticky vhodný do potravinářství,
• plastové trubice je nutné pravidelně kontrolovat.

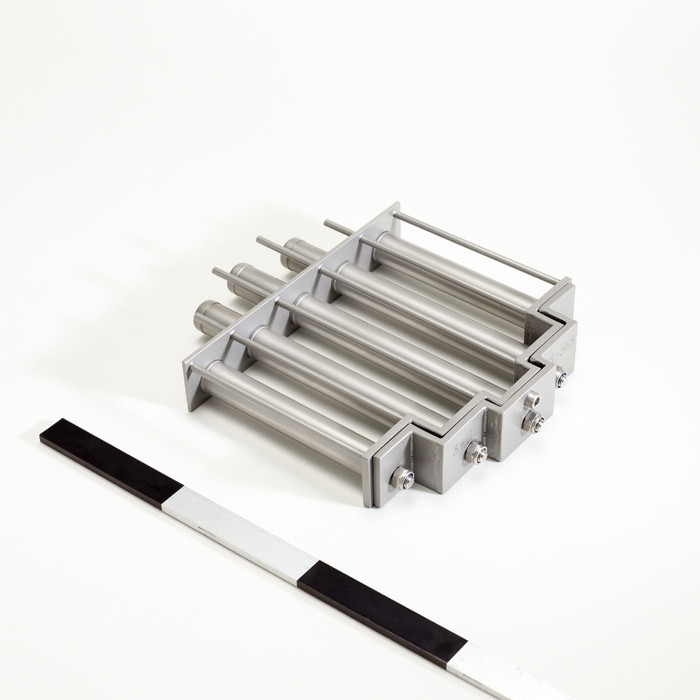

Provedení Standard

Standardní nerezový rošt má magnetická jádra uložená v ochranných trubicích. U vybraných modelů lze jádra při čištění z trubic vyjmout.

Výhody Standard

• robustní nerezová konstrukce,
• vyšší odolnost,
• možnost vyššího magnetického výkonu,
• jednodušší uvolnění nečistot po vyjmutí jader,
• vybrané varianty vhodné pro potravinářství,
• dostupnost různých průměrů a teplotních tříd.

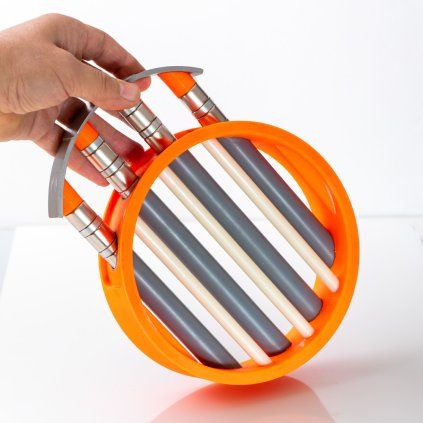

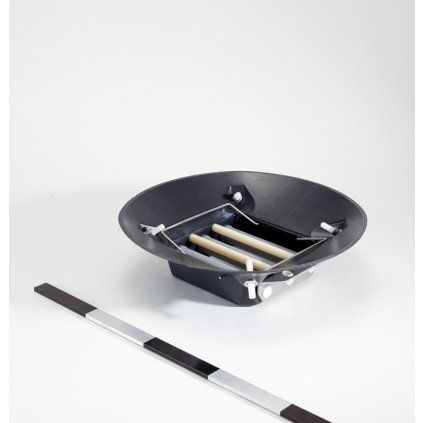

Provedení UP

UP je konstrukčně upravená varianta zaměřená na lepší pokrytí násypky, snadnou manipulaci a komfortnější používání. Některé modely UP kombinují kruhový plastový korpus s magnetickými tyčemi.

Výhody UP

• dobré rozložení tyčí v násypce,
• nízká hmotnost vybraných modelů,
• snadná instalace,
• vhodnost pro konkrétní rozměry kónických násypek,
• omezení volných cest kolem roštu.

Jak vybrat správný průměr?

Průměr magnetického roštu musí odpovídat vnitřnímu rozměru násypky v místě, kde bude separátor uložen.

Postup měření

1. Vyprázdněte a bezpečně odstavte násypku.
2. Určete výšku, ve které má magnetický rošt ležet.
3. Změřte vnitřní průměr násypky v tomto místě.
4. Proveďte měření ve více směrech.
5. Zkontrolujte kónický tvar a případné překážky.
6. Ověřte, že rošt půjde vložit i vyjmout.
7. Porovnejte rozměr s konkrétním produktem.

Co se stane, pokud je magnet příliš malý?

Kolem roštu vznikne volná mezera, kterou může materiál propadávat mimo magnetické pole. Účinnost separace se tím sníží.

Co se stane, pokud je magnet příliš velký?

Nemusí se do násypky vejít, může se v ní vzpříčit nebo poškodit její stěny. Násilné zatlačování roštu není přípustné.

Kolik magnetických tyčí zvolit?

Více tyčí vytváří hustší magnetický labyrint a větší aktivní plochu. Současně ale zmenšuje mezery, kterými musí granulát propadávat.

Více tyčí může znamenat:

• vyšší pravděpodobnost zachycení částic,
• lepší pokrytí průřezu,
• větší magnetickou plochu,
• nižší průchodnost u špatně sypného materiálu,
• vyšší riziko ucpání při nevhodné frakci.

Počet tyčí proto nelze vybírat izolovaně. Je potřeba znát průměr násypky, zrnitost, sypnost i požadovanou kapacitu.

Magnetická indukce a odtrhová síla

Magnetická indukce v Gs

Magnetická indukce popisuje intenzitu magnetického pole v konkrétním bodě na povrchu trubice. Nejvyšší hodnota bývá v místě pólových nástavců.

Odtrhová síla v N

Odtrhová síla vyjadřuje sílu potřebnou k oddělení definovaného ocelového etalonu od magnetické trubice.

Který parametr je důležitější?

Oba parametry je potřeba posuzovat společně s konstrukcí roštu.

• magnetická indukce ovlivňuje působení na jemné částice,
• odtrhová síla popisuje schopnost částici udržet,
• počet tyčí ovlivňuje aktivní plochu,
• rozmístění tyčí rozhoduje o průtokovém labyrintu,
• pravidelné čištění udržuje výkon separátoru.

Jak správně vložit magnet do násypky?

1. Zastavte přívod materiálu.
2. Odpojte nebo bezpečně odstavte vstřikolis podle provozního postupu.
3. Vyprázdněte násypku.
4. Vyčistěte magnetický rošt od všech nečistot.
5. Zkontrolujte stav trubic a korpusu.
6. Vložte separátor do určeného místa.
7. Zajistěte, aby magnetické tyče byly vodorovně.
8. Zkontrolujte stabilitu a pokrytí průřezu.
9. Odstraňte z okolí volné kovové předměty.
10. Spusťte menší zkušební dávku materiálu.
11. Ověřte, že se násypka neucpává.

Musí být magnetické tyče vodorovně?

Ano. Materiál má přes tyče gravitačně propadávat. Šikmá nebo svislá poloha může vytvořit volnou cestu mimo magnetický labyrint nebo způsobit nerovnoměrné zatížení.

Jak daleko musí být ocelová konstrukce?

Silný magnetický rošt může přitahovat okolní feromagnetické konstrukce. Tím se část magnetického pole uzavře do násypky, rámu nebo podpěry a výkon směrem do materiálu se sníží.

Pokud magnet instalujete do vlastní konstrukce:

• použijte nemagnetické materiály,
• dodržte minimální vzdálenosti výrobce,
• neumisťujte rošt na ocelovou podpěru,
• odstraňte volné nářadí,
• ověřte bezpečnou manipulaci při vyjímání.

Jak často magnet do násypky čistit?

Jednotný interval neexistuje. Četnost závisí na množství kovových nečistot, průtoku materiálu, počtu tyčí a požadované čistotě.

Rošt vyčistěte dříve, než:

• se trubice obalí silnou vrstvou kovu,
• se začnou zmenšovat mezery pro granulát,
• dochází k hromadění běžného materiálu,
• se násypka začne ucpávat,
• se část zachyceného kovu začne uvolňovat,
• dojde k mechanickému poškození trubic.

Při prvním použití kontrolujte magnet po každé menší výrobní dávce. Podle množství zachyceného kovu následně nastavte pravidelný interval.

Proč přeplněný magnetický rošt ztrácí účinnost?

Zachycené částice vytvářejí na trubici vrstvu, která zvětšuje vzdálenost dalších nečistot od magnetického jádra.

Přeplněný rošt může:

• zachytávat další částice slabší silou,
• omezit průchod granulátu,
• způsobit klenbování materiálu,
• uvolnit část kovu zpět do násypky,
• poškodit plastové nebo nerezové trubice.

Jak čistit provedení ECO a Plastic?

U variant s pevně uloženými magnetickými jádry zůstává magnetická síla na povrchu trubic aktivní po celou dobu čištění.

1. Zastavte tok materiálu.
2. Vyprázdněte okolí magnetického roštu.
3. Použijte pevné pracovní rukavice.
4. Rošt opatrně vyjměte z násypky.
5. Přeneste jej nad nádobu na kovové nečistoty.
6. Větší části posunujte ke konci magnetických trubic.
7. Jemné nečistoty odstraňte nemagnetickou stěrkou nebo suchým hadrem.
8. Zkontrolujte stav každé trubice.
9. Rošt vraťte do správné polohy.

Jak čistit provedení Standard?

U vybraných standardních roštů lze magnetická jádra oddělit od ochranných trubic.

1. Zastavte tok materiálu a vyjměte rošt.
2. Položte jej na bezpečnou nemagnetickou plochu.
3. Odjistěte magnetická jádra podle návodu.
4. Pomalu je vytáhněte z ochranných trubic.
5. Po oddálení jader magnetická síla na trubicích výrazně zeslábne.
6. Zachycené nečistoty odpadnou do připravené nádoby.
7. Zbytky odstraňte suchým štětcem nebo hadrem.
8. Zkontrolujte trubice a magnetická jádra.
9. Vraťte jádra do pracovní polohy a bezpečně je zajistěte.

Lze magnet do násypky umývat vodou?

Způsob čištění závisí na konkrétní konstrukci. Magnetická jádra se běžně nesmí namáčet ani čistit tlakovou vodou.

Pro suché čištění lze podle návodu použít:

• suchý hadr,
• suchý štětec,
• nemagnetickou plastovou stěrku,
• dobře vysušený tlakový vzduch,
• vhodný čisticí přípravek.

U potravinářské aplikace musí být způsob čištění současně v souladu s hygienickými pravidly provozu a materiálovou dokumentací výrobku.

Jak kontrolovat stav magnetu do násypky?

• prohlížejte povrch magnetických trubic,
• kontrolujte rýhy, praskliny a promáčknutí,
• sledujte opotřebení plastového korpusu,
• kontrolujte spoje a zajištění jader,
• ověřujte rovnost a stabilitu roštu,
• pravidelně kontrolujte magnetickou indukci,
• ověřujte odtrhovou sílu stejnou metodou,
• veďte záznamy o čištění a množství zachyceného kovu.

Kdy separátor vyřadit?

Rošt dále nepoužívejte, pokud je trubice prodřená, prasklá nebo výrazně promáčknutá, pokud se magnetické jádro uvolňuje nebo pokud je plastový korpus mechanicky poškozený.

Teplotní odolnost magnetu do násypky

Maximální teplota se výrazně liší podle typu konstrukce a použitých magnetů.

• plastová provedení mohou být určená přibližně do 45 nebo 70 °C,
• běžné nerezové rošty často používají magnety do 80 °C,
• speciální vysokoteplotní modely mohou pracovat až do 120 °C,
• konkrétní limit je nutné ověřit u vybraného produktu.

Překročení povolené teploty může způsobit nevratné oslabení magnetů, deformaci plastových částí nebo zkrácení životnosti separátoru.

Je magnet do násypky vhodný do potravinářství?

Některé nerezové modely z materiálu AISI 304 jsou výrobcem označené jako vhodné pro potravinářské použití. Neplatí to automaticky pro každé provedení.

Je potřeba ověřit:

• materiál korpusu a trubic,
• vhodnost pro styk s potravinou,
• povrchovou úpravu,
• konstrukci spojů,
• možnost hygienického čištění,
• teplotní a chemickou odolnost,
• materiálovou dokumentaci,
• interní HACCP požadavky.

Plastový model určený výhradně do násypky vstřikolisu nemusí být schválený pro potravinářskou výrobu, i když je jeho konstrukce podobná potravinářskému roštu.

Je magnet do násypky vhodný ven nebo do ATEX?

Běžné skladové modely jsou určené pro vnitřní průmyslové použití. Nesmí se automaticky instalovat:

• ve venkovním prostředí,
• v trvalé vlhkosti,
• v prostoru s nebezpečím výbuchu,
• v agresivním chemickém prostředí,
• v prostředí překračujícím povolenou teplotu.

Pro ATEX je nutné použít speciálně navržené a schválené zařízení.

Jak vybrat správný magnet do násypky?

Pro menší hmotnost a jednoduchou instalaci

Vhodné může být plastové kruhové provedení kopírující vnitřní tvar násypky.

Pro vyšší teplotu a odolnost

Zvolte nerezový standardní rošt s magnety odpovídajícími maximální pracovní teplotě.

Pro časté čištění

Praktičtější je model s vyjímatelnými magnetickými jádry nebo jiným systémem snadného uvolnění zachycených nečistot.

Pro velmi jemné částice

Sledujte magnetickou indukci, odtrhovou sílu, rozmístění tyčí a množství separačních stupňů. Samotná nejvyšší hodnota v Gs nemusí zaručit nejlepší výsledek.

Bezpečnost při práci s magnetem do násypky

Doporučené magnety do násypky

Vybrané produkty představují lehké plastové provedení UP pro velkou kónickou násypku, kompaktní kruhový rošt Plastic o průměru 200 mm a nerezový vysokoteplotní rošt DN 250.

Nejčastější dotazy k magnetům do násypky

Shrnutí

Magnet do násypky vstřikolisu zachytává feromagnetické nečistoty ze suchého plastového granulátu, regranulátu a jemné drti ještě před vstupem do šnekového a tryskového ústrojí.

Účinnost závisí na magnetickém výkonu, odtrhové síle, počtu tyčí, pokrytí násypky, zrnitosti a sypnosti materiálu. Rošt musí ležet vodorovně a materiál má volně propadávat přes magnetický labyrint.

Provedení Plastic a UP nabízí nízkou hmotnost a dobré pokrytí kruhových násypek. Nerezové varianty Standard a ECO poskytují vyšší odolnost a mohou být dostupné také ve vysokoteplotním nebo potravinářském provedení.

Magnetický rošt je nutné pravidelně čistit. Přeplněné trubice ztrácejí účinnost, omezují průchod materiálu a mohou způsobit ucpání násypky.
