Magnetické tyče: průmyslová separace i malé technické projekty
Pod označením magnetická tyč se mohou skrývat dva rozdílné výrobky. Průmyslová testovací nebo separační tyč zachytává feromagnetické nečistoty ze směsí. Malý tyčový magnet je dlouhý válcový permanentní magnet určený pro modelářství, senzory, držáky a další technické aplikace.
- Testovací tyč slouží ke kontrole materiálu.
- Separační tyče lze sestavit do magnetického roštu.
- Malé válcové magnety se zabudovávají do výrobků a zařízení.
- Neodymové provedení nabízí vysokou sílu při malém průměru.
Testovací a separační magnetická tyč
Průmyslová magnetická tyč obsahuje magnetické jádro uzavřené v tenkém nerezovém plášti. Feromagnetické částice se zachytávají na jejím povrchu.
Používá se například pro:
- kontrolu sypkých a tekutých směsí,
- zachytávání železných špon a drátků,
- ochranu mlýnů, drtičů a dalších zařízení,
- ověření účinnosti magnetické separace,
- sestavení magnetických roštů.
Jaký je rozdíl mezi testovací a pevnou tyčí?

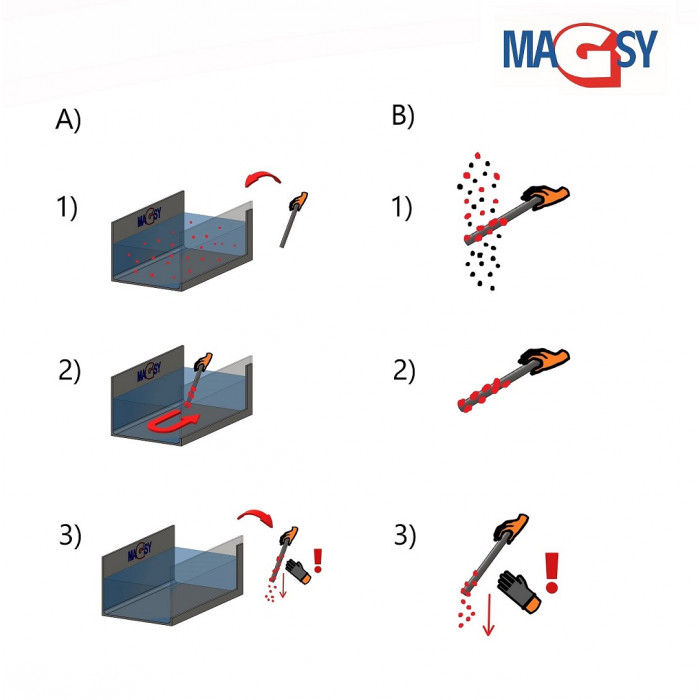

Testovací tyč má posuvné magnetické jádro a plastové madlo. Po kontrole se jádro posune a nečistoty z povrchu snadno odpadnou.

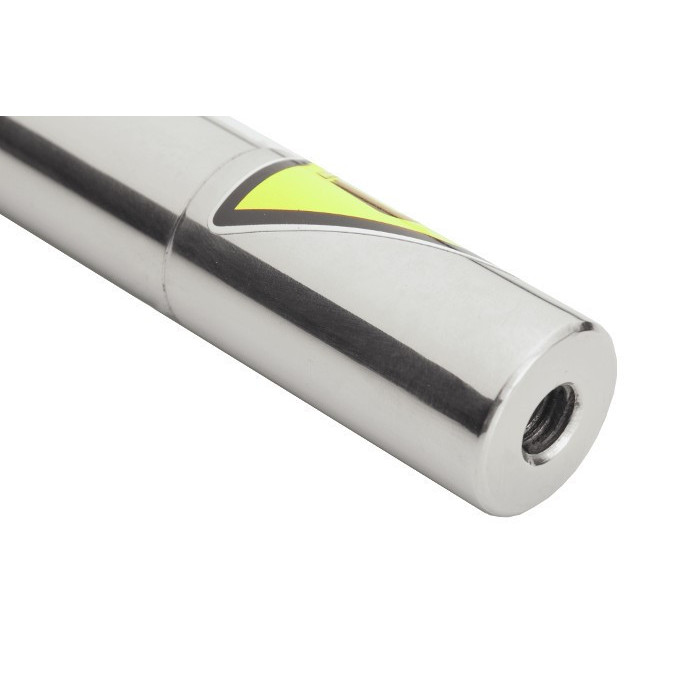

Pevná separační tyč má jádro trvale uzavřené uvnitř. Pomocí závitu se instaluje do rámu, násypky nebo magnetického roštu.
Použití v potravinářství
Do potravinářského provozu nepatří automaticky každý válcový magnet. Vhodná musí být celá konstrukce, materiál pláště, povrchové zpracování i způsob čištění. Vybrané průmyslové tyče se vyrábějí z leštěné nerezové oceli AISI 304.
Malé neodymové tyčové magnety
Malý tyčový magnet je válec, jehož výška je stejná nebo větší než průměr. Póly se zpravidla nacházejí na kruhových koncích.
Tyčové neodymové magnety se používají například v:
- senzorech a magnetických spínačích,
- modelech a stavebnicích,
- drobných držácích a uzávěrech,
- měřicích přístrojích,
- technických a školních demonstracích.
U některých speciálních modelů může být magnetizace vedena diametrálně přes válcový plášť. Směr magnetizace proto vždy zkontrolujte v parametrech.
Neodym, nebo AlNiCo?
Neodymový magnet NdFeB
- velmi vysoká síla při malém objemu,
- vysoká odolnost proti odmagnetování,
- široký výběr rozměrů,
- nižší teplotní odolnost běžných jakostí,
- nutná ochrana proti vlhkosti a korozi.

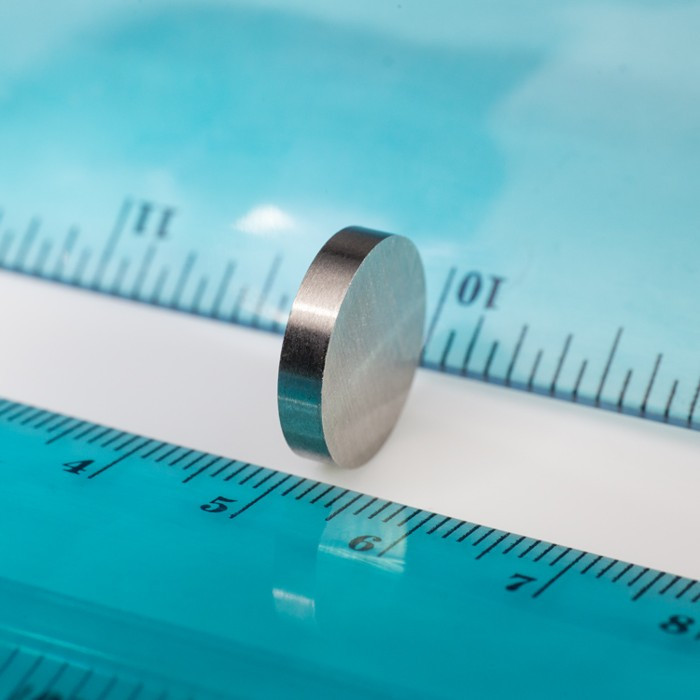

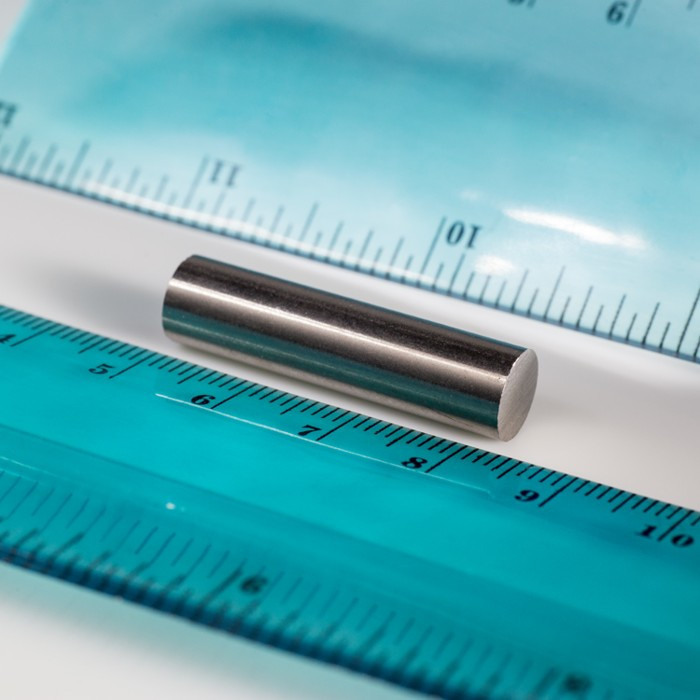

AlNiCo magnet
- velmi dobrá teplotní stabilita,
- dobrá odolnost proti korozi,
- vhodnost pro snímače a vysoké teploty,
- nižší energetický výkon než NdFeB,
- vyšší citlivost na nevhodné demagnetizační pole.
Chemickou odolnost vůči kyselinám nebo rozpouštědlům je nutné posoudit pro konkrétní slitinu, provozní teplotu a prostředí.
Jak vybrat správnou magnetickou tyč?
- Kontrola vzorku: testovací tyč s posuvným jádrem.
- Trvalá separace: pevná tyč se závitem.
- Malý prostor a vysoká síla: neodymový válcový magnet.
- Vyšší teplota: speciální NdFeB, SmCo nebo AlNiCo.
- Potravinářství: hygienicky vhodná konstrukce s doloženými parametry.
Bezpečnost při používání
- Neodymové magnety mohou přiskřípnout prsty.
- Nenechávejte je prudce narážet do sebe.
- Malé magnety uchovávejte mimo dosah dětí.
- Průmyslovou tyč čistěte až po zastavení výrobní linky.
- Magnetický plášť chraňte před nárazem a proděravěním.
- Poniklované magnety používejte pouze v suchém interiéru.
Doporučené magnetické tyče
Magnetická testovací tyč 28 mm
Ruční průmyslová tyč pro kontrolu přítomnosti feromagnetických nečistot v suchých i vhodných tekutých materiálech.
- Průměr magnetické části 28 mm
- Délka magnetické části 140 mm
- Magnetická indukce 10 257 Gs
- Odtrhová síla 81 N
- Hmotnost 1,1 kg
- Neodymové magnetické jádro
- Nerezová ocel AISI 304
- Leštěný povrch
- Teplotní odolnost do 80 °C
- Kód produktu 52943

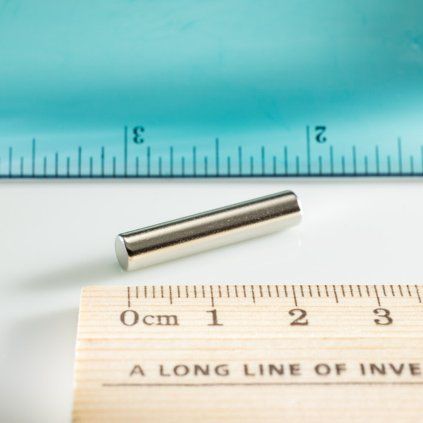

Neodymový magnet válec 5 × 25 mm
Dlouhý štíhlý magnet pro senzory, modely, demonstrační sestavy a konstrukce s omezeným průměrem.
- Průměr 5 mm
- Výška 25 mm
- Odtrhová síla 11 N
- Odtrhová síla přibližně 1,1 kg
- Hmotnost 3,68 g
- Magnetická jakost N45
- Magnetován rovnoběžně s osou
- Poniklovaný povrch
- Teplotní odolnost do 80 °C
- Kód produktu 280030

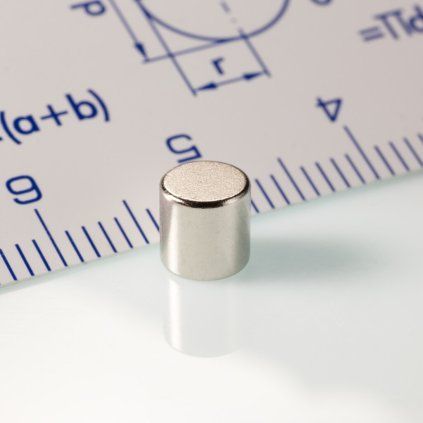

Neodymový magnet válec 5 × 5 mm
Malý válcový magnet pro modelářství, uzávěry, senzory a další drobné technické projekty.
- Průměr 5 mm
- Výška 5 mm
- Odtrhová síla 11,3 N
- Odtrhová síla přibližně 1,13 kg
- Hmotnost 0,74 g
- Magnetická jakost N45
- Magnetován rovnoběžně s osou
- Poniklovaný povrch
- Teplotní odolnost do 80 °C
- Kód produktu 20878
Nejčastější dotazy
Je testovací tyč stejná jako tyčový magnet?
Ne. Testovací tyč je průmyslový nástroj s magnetickým jádrem v nerezovém plášti. Tyčový magnet je samostatný válcový permanentní magnet.
Jak se testovací tyč čistí?
Přenese se nad nádobu a posunutím vnitřního jádra se zachycené nečistoty uvolní.
Zachytí magnetická tyč každý kov?
Ne. Zachytává hlavně železo, běžnou ocel a další feromagnetické materiály.
Je AlNiCo stejně silné jako neodym?
Ne. AlNiCo má nižší energetický výkon, ale nabízí lepší stabilitu při vysokých teplotách.
Je každý nerezový plášť vhodný do potravinářství?
Ne automaticky. Je nutné posoudit materiál, povrch, konstrukci, čistitelnost a požadavky konkrétního provozu.
Shrnutí
Průmyslové testovací a separační tyče slouží k zachytávání feromagnetických nečistot. Malé tyčové magnety se naopak zabudovávají do modelů, senzorů, držáků a dalších zařízení.
Neodymové magnety nabízejí vysokou sílu při malém rozměru. AlNiCo je vhodnější tam, kde je důležitá vysoká teplotní stabilita, nikoliv maximální výkon.
