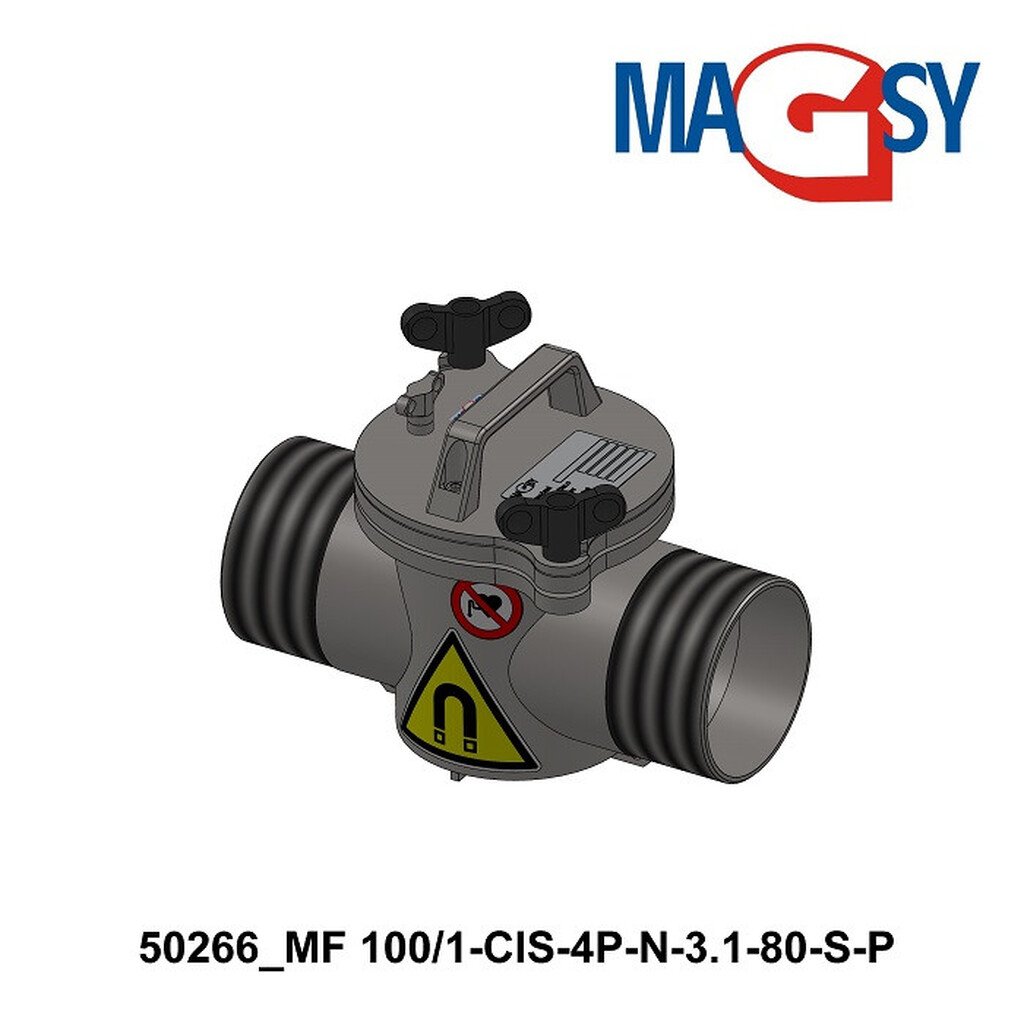

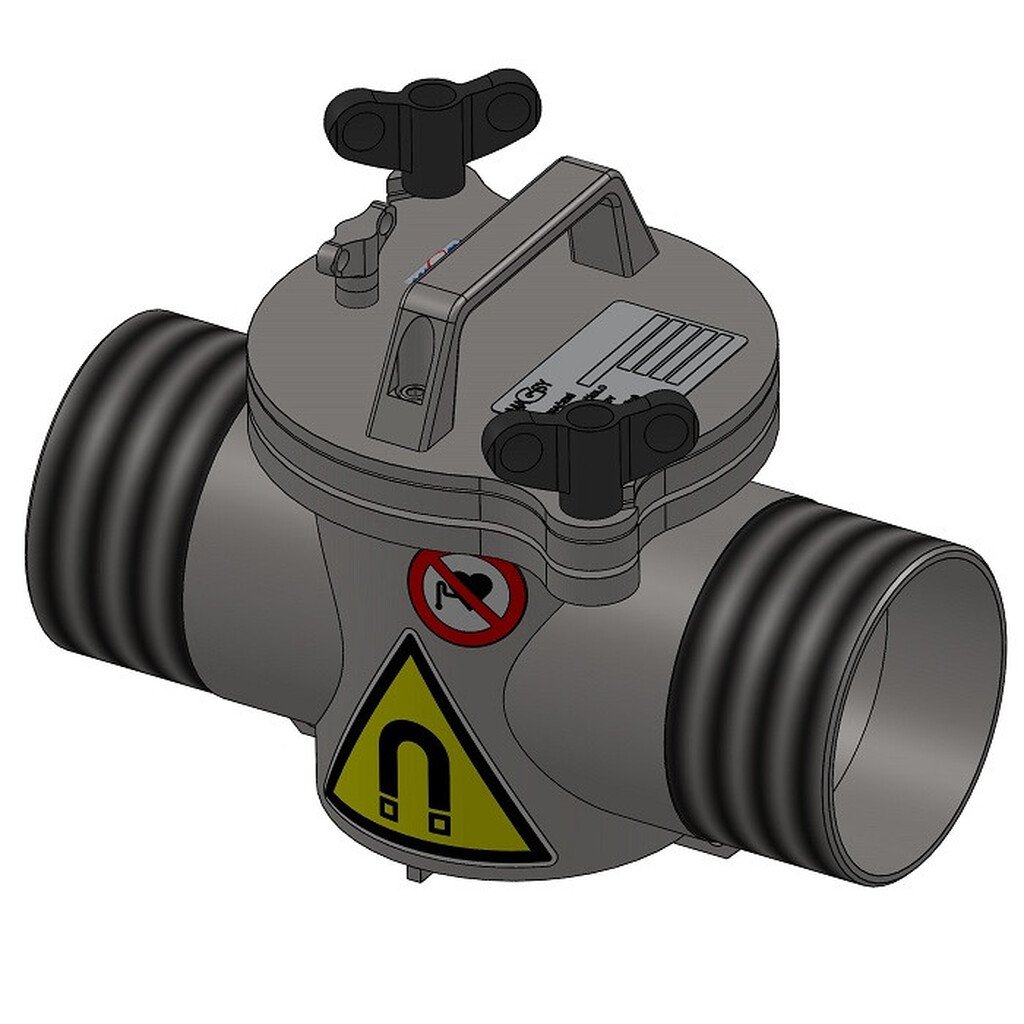

Magnetický separátor průtokový MF 100/1-CIS-4P-N-1.1-80-N-P-MODEL 1

Doprava nad 1000 Kč ZDARMA

Přečtěte si prosím před objednáním produktu bezpečnostní a manipulační podmínky.

Dopravci

Skladem
Chci vědět dostupnost a cenu
Zítra odešleme
50266
8595133932790
68 833,27 Kč/ks 56 887,00 Kč Bez DPH

Máte otázku?
Zeptejte se našich odborníků
Možnosti dopravy

Parametry

Materiál Nerezová ocel DIN 1.4301, EN 10088, (X5CrNi 18-10), ČSN 17240, AISI 304, AKV 7
Počet magnetických tyčí 4
Hmotnost magnetického jádra 6,5 kg
Teplotní odolnost magnetu 80 °C (176°F) – maximální pracovní teplota

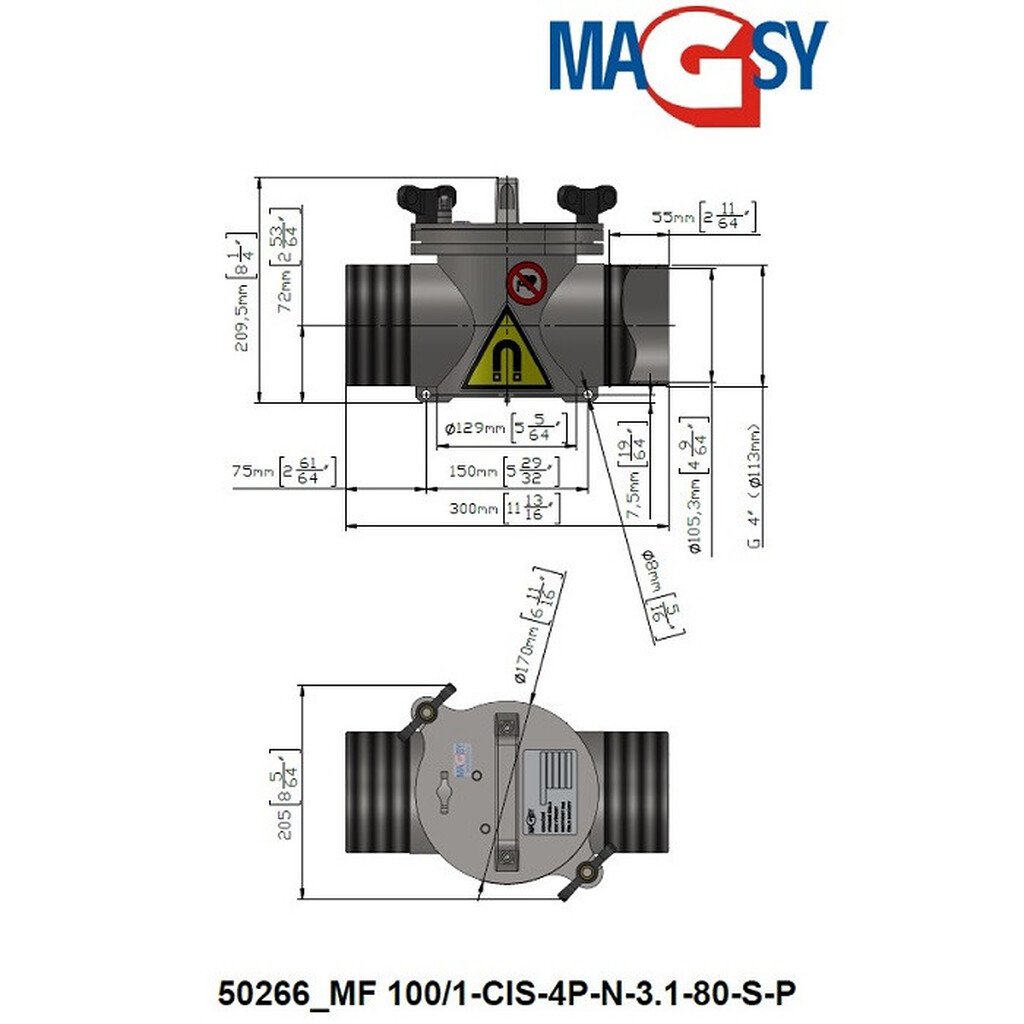

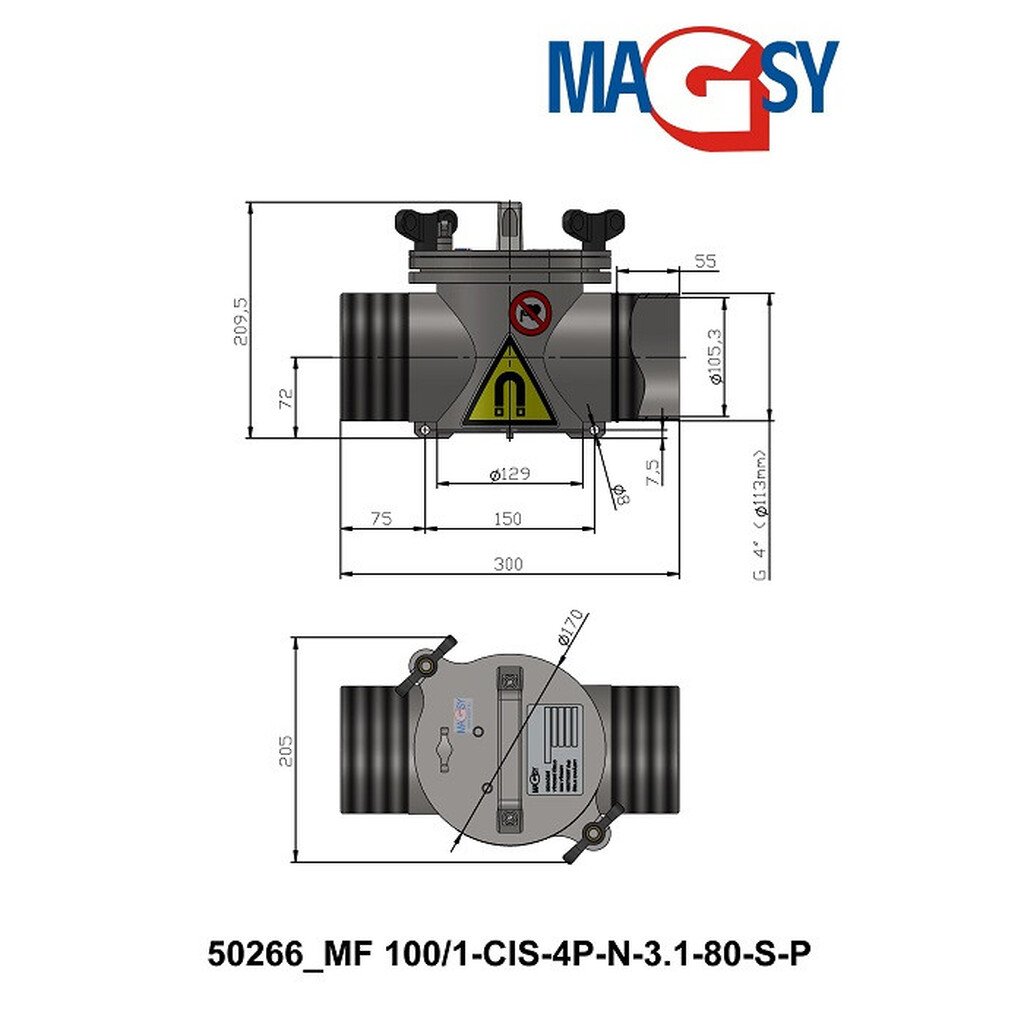

Vstup/výstup Vnitřní ø trubky: 105,3 mm (4 9 ⁄64 in)
Povrchová úprava těla Tryskání skleněnými kuličkami
Těsnění Silikon - také pro potravinářství (ATEST)
Počet plášťů Jednoplášťový
Způsob čištění Ruční
Maximální tlak: 2 bar
Hmotnost celková 10 kg
STAV VÝROBKU ? Nový
Provedení CIS
Magnetická indukce na jádře 11.800 Gs
Magnetická indukce na plášti 8.300 Gs
Odtrhová síla na jádře 147 N
Odtrhová síla na plášti 104 N
Vhodné do potravinářství ANO
Připojení 2x šroubení 4″ (13 mm)

Důležité informace

Zařízení je určeno pro separaci kovových nečistot z médii, která podle článku 13 Směrnice 2014/68/EU (PED) nejsou nebezpečná - skupina médií 2. Tyto průtokové magnetické separátory nespadající podle 2014/68/EU do žádné kategorie tlakových zařízení (článek 4, odst.3.). Více informací můžete nalézt na: www.magneticke-separatory.cz (otevře se v novém okně)



TESTOVACÍ METODA

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.

MAGNETICKÝ SEPARÁTOR PRŮTOKOVÝ MF 100/1-CIS-4P-N-3.1-80-S-P

Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich kapalných směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi zařazeny do skupiny médií 2 dle PED. Ideální instalace na potrubí díky přírubám.

 Široké pole průmyslového využití.
 Snadná instalace a obsluha.
 Propracovaný magnetický labyrint.
 Pro kapalná média, která nejsou nebezpečná.

Dokonalé vyčištění směsi

Průtokový magnetický separátor lze použít jako předstupeň pro ochranu technologií, tak aby se kovové částečky nedostaly do zařízení, která by mohly poškodit. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec linky. Díky skvěle konstrukčně řešenému magnetickému labyrintu dochází k vysokému záchytu nečistot.

Snadné použití

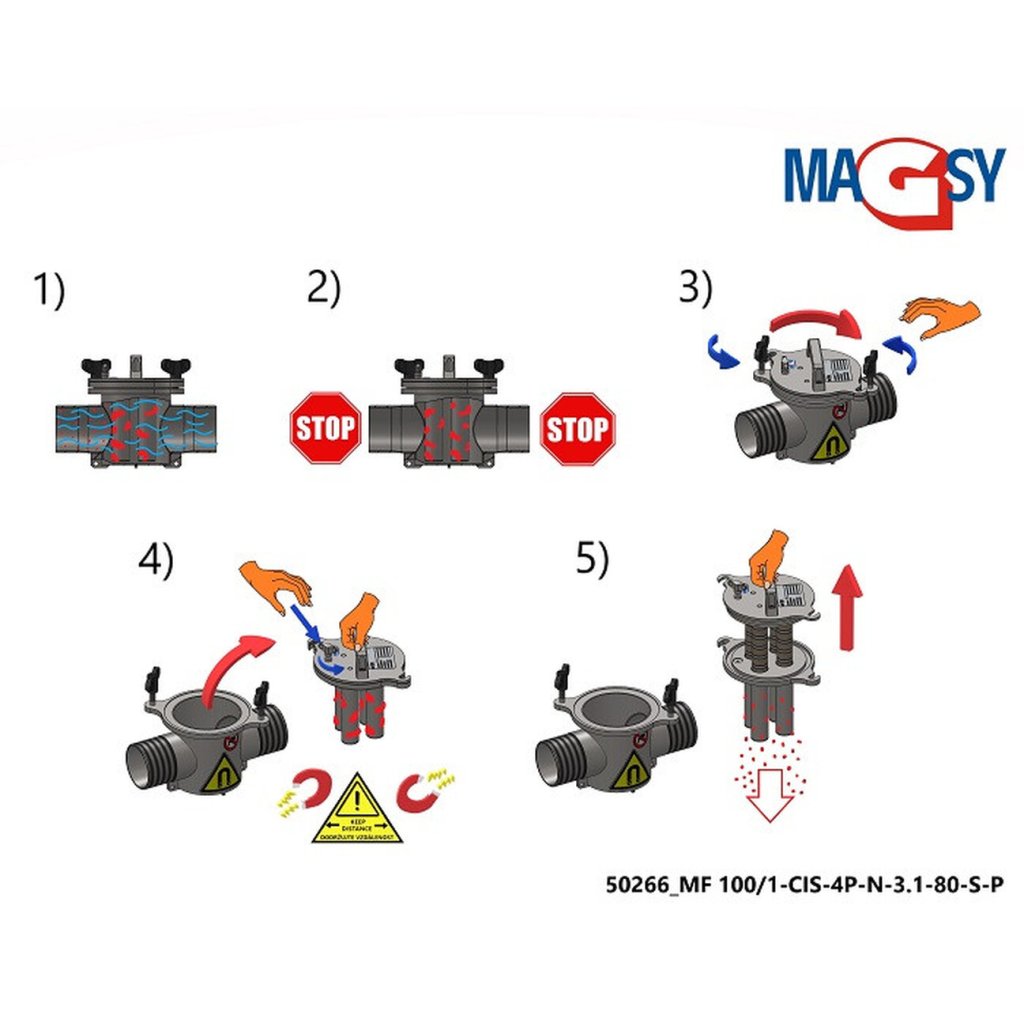

Magnetický separátor je vybaven přírubou na vstupu i výstupu pro umístění do potrubního systému. Je možné i provedení pro potravinářské provozy. Instaluje se na kruhová potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes labyrint separátoru, kde dochází k záchytu nečistot. Separátor se při zaplnění zachycenými nečistotami jednoduše manuálně očistí díky vertikálnímu posuvnému uložení magnetického jádra.

Skvělé technické vlastnosti

Průtokový magnetický separátor je vybaven trojicí magnetických tyčí s neodymovými magnety, které se vyznačují skvělými vlastnostmi. Má vysokou odtrhovou a magnetickou sílu, v kombinaci s optimální vzdáleností mezi tyčemi je tak zajištěna vysoká efektivita separace.

Klíčové vlastnosti

Magnetický separátor průtokový  MF 100/1-CIS-4P-N-3.1-80-S-P v provedení CIS pro kruhová potrubí. Pro čištění tekutých směsí od feromagnetických nečistot. Provedení separátoru z otryskávané nerezové oceli, těsnění Silikonová guma – také pro potravinářství (ATEST). Magnetický labyrint s účinnou konstrukcí pro záchyt nečistot. 4 magnetické tyče.  Silné neodymové magnety. Vstupní a výstupní rozměr separátoru je 105,3 mm. Ploché příruby s těsněním pro napojení na potrubí. Kvalitní strojní zpracování. Odtrhová síla je 147 N, magnetická síla činí 11.800 Gs. Maximální tlak pro provoz 2 barů, maximální teplota 80 °C. Hmotnost 10 kg.

UPOZORNĚNÍ: Uváděné hodnoty odtrhové síly některých produktů byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku. Měření však nebylo prováděno u všech produktů a v takových případech se jedná pouze o odhad nebo interní pomocný výpočet prodávajícího. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://e-shop.magsy.cz/vraceni-zbozi/ a zakoupit silnější magnet. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
