Magnetická dvířka UP 600x800 mm

Revizní dvířka pod obklady - montážní postup PDF

Technický list

Dodavatel:

MAGSY, s.r.o.
Holešovská 457
763 16 Fryšták
magsy@magsy.cz
IČO: 26230224

Revizní dvířka pod obklady RD-AL/S

Základní materiálové složení

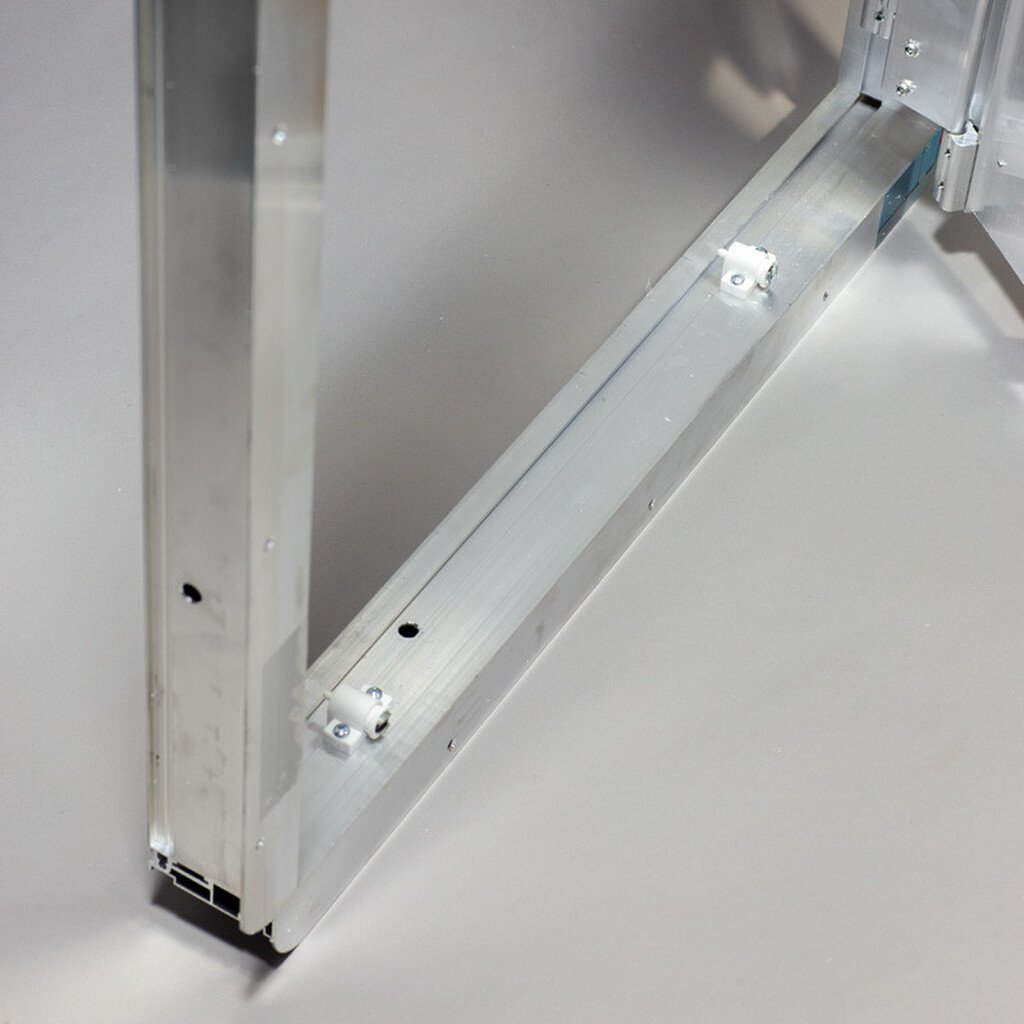

Obvodový rám a pant - hliníková slitina - EN AW 6060 T66, Tolerance EN 755-9

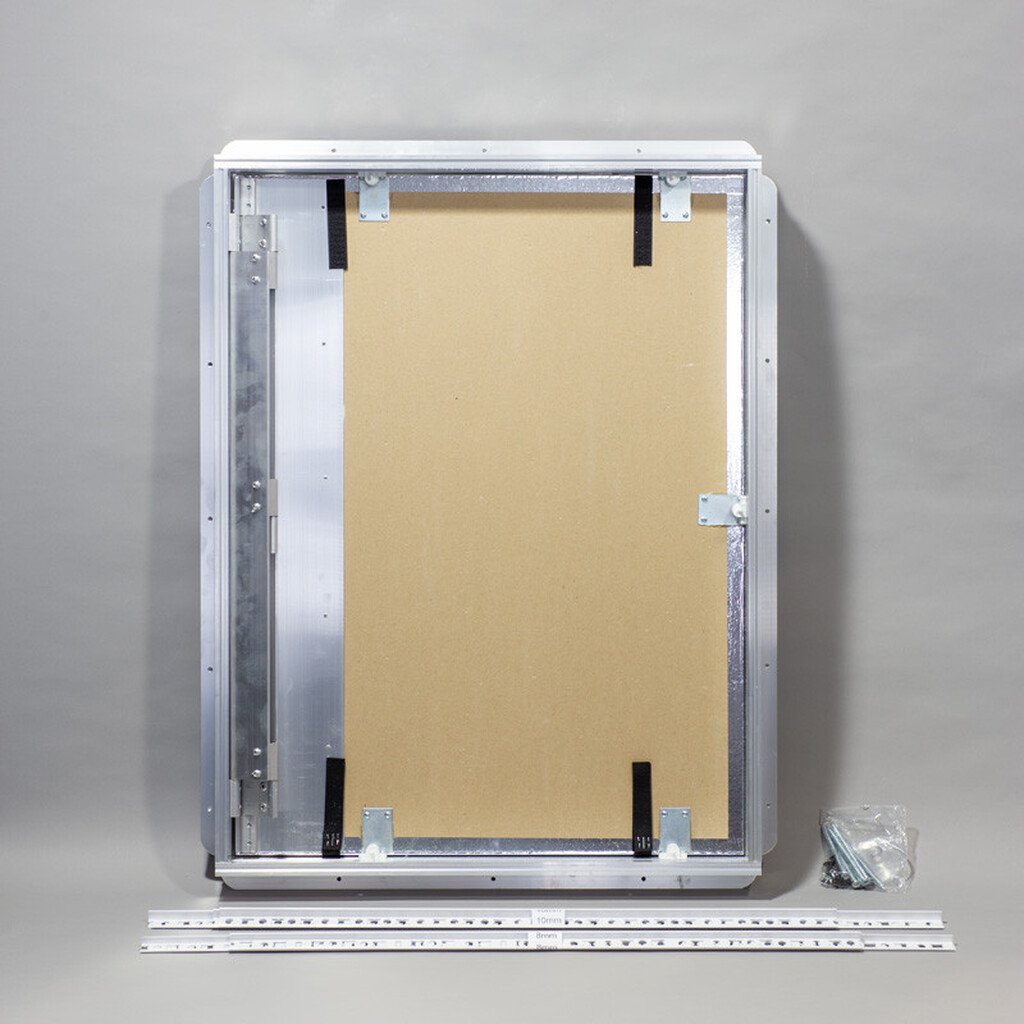

Křídlo dvířek - stavební sádrokartonová deska impregnovaná (Knauf GREEN 12,5)

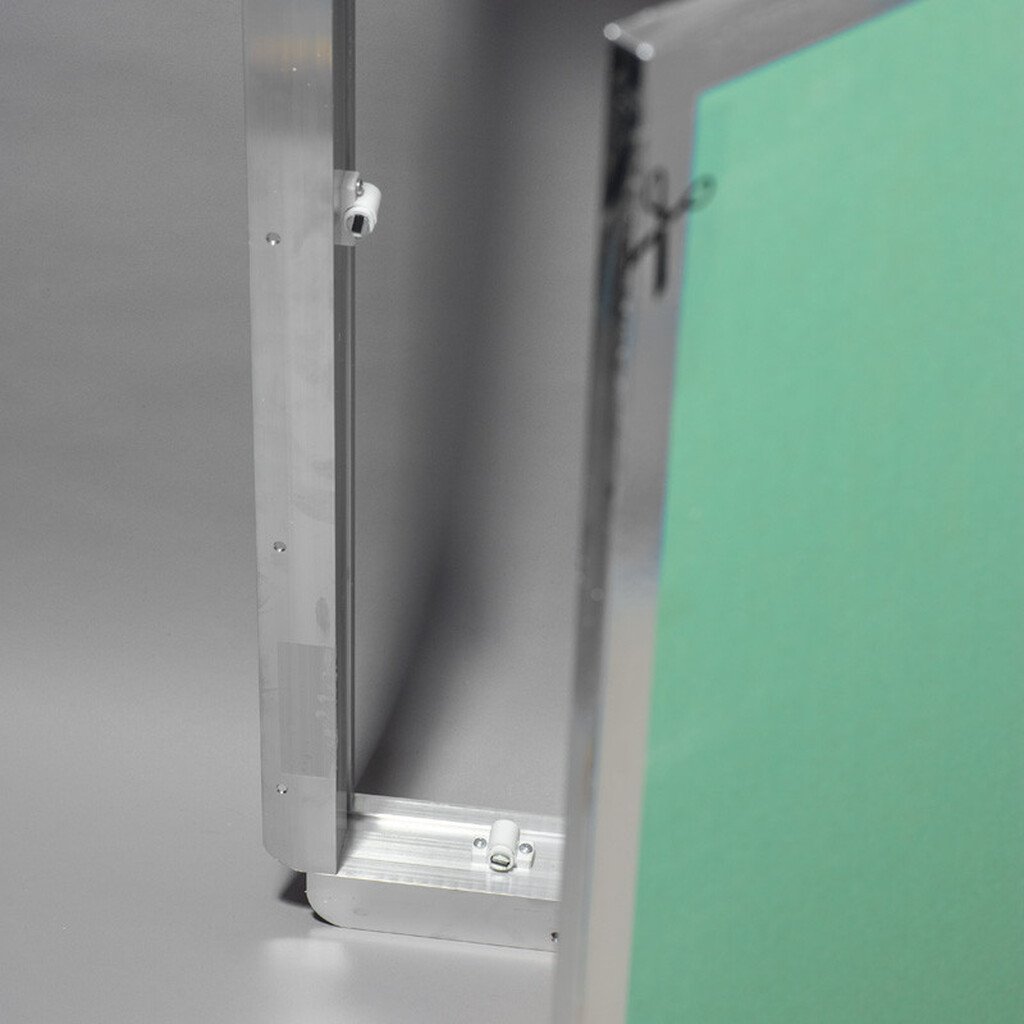

Magnety - feritový magnet anizotropní (výškově stavitelné)

Technické parametry

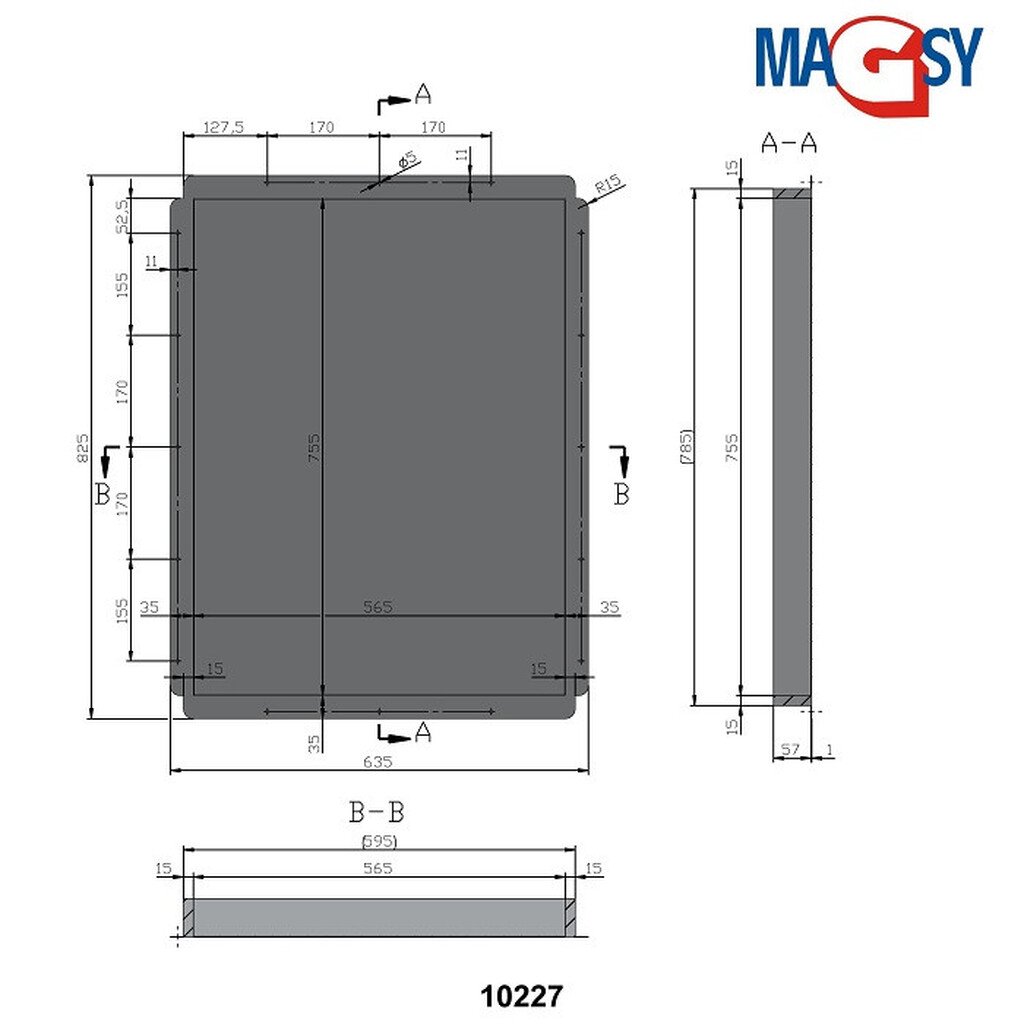

Rozměrová řada v mm - 400x600, 400x750, 400x800, 500x660, 500x800, 500x900, 500x990, 600x600, 600x750, 600x800, 600x900.

Vhodné i pro větší revizní otvory - do plochy 6000 cm²

Použití výrobku

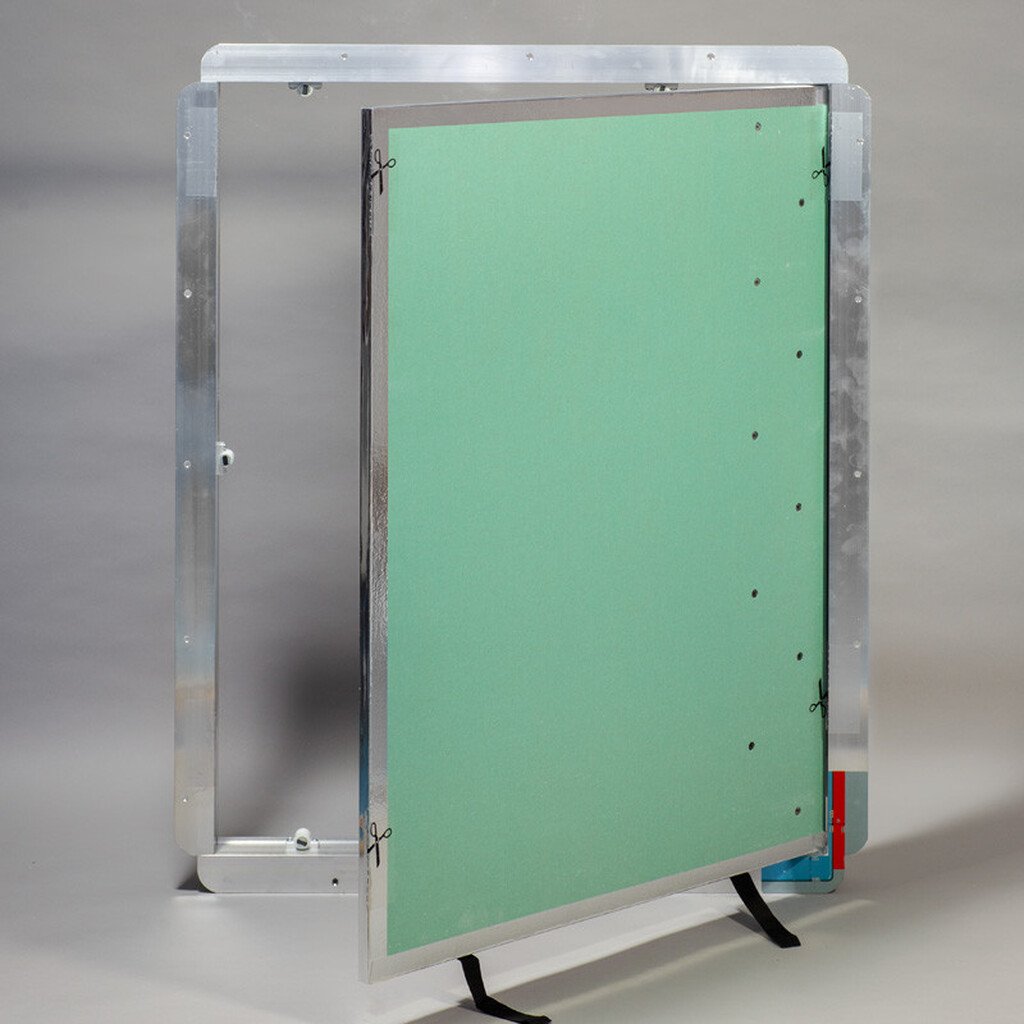

Revizní dvířka pod obklady slouží k zakrytí revizních otvorů ve stěnách, kde dalším požadavkem je finální dokončení s nalepeným keramickým obkladem. Montují se v místech, kde je potřeba mít přístup k revizi či instalacím. Jsou určena k zabudování do sádrokartonových systémů nebo do plného zdiva (systém YTONG apod.). Vnější rám se upevňuje ve stavebním otvoru pomocí příslušných spojovacích prvků a otevírací sádrokartonová deska, uchycená na pantech z Al slitiny, umožňuje přístup k rozvodům za stavebními konstrukcemi. Po zabudování jsou dvířka obložena keramickým obkladem.

Magnetická dvířka nejsouurčena pro oddělování požárních úseků ani únikových cest.

PROHLÁŠENÍ O VLASTNOSTECH č. E01b

Revizní dvířka pod obklady RD-AL/S

(1) Identifikační kód výrobku:skupina produktů E01b

(2) Katalogové označení:E01b REVIZNÍ DVÍŘKA RD-AL/S

(3) Použití výrobku:Revizní dvířka pod obklady slouží jako montážní pomůcka k sestavení dvířek revizního otvoru, kde dalším požadavkem je finální dokončení s nalepeným obkladem.

(4) Dodavatel:MAGSY, s.r.o., Holešovská 457, 763 16 Fryšták

Prohlášení:

Prohlašujeme, že na uvedený výrobek neexistuje harmonizovaná norma – výrobek nespadá pod CPR (Construction product regulation).

Prohlašujeme, že vlastnosti výrobku splňují požadavky na bezpečnost a kvalitu. Splňují požadavky vyplývající ze Zákona č. 102/2001 Sb. ze dne 22. února 2001 o obecné bezpečnosti výrobků a o změně některých zákonů ve znění pozdějších předpisů (Zákon o obecné bezpečnosti výrobků).

(9) Deklarované vlastnosti:

CERTIFIKÁT - Číslo: J-32-20545-13, Závěrečný protokol č.32-9477

Základní charakteristiky a technické parametry jsou uvedeny v technickém listě.

Akreditovaná osoba podílející se na prohlášení o vlastnostech:
STROJÍRENSKÝ ZKUŠEBNÍ ÚSTAV, s. p.
Pobočka Jablonec nad Nisou
Tovární 5, 466 21 Jablonec nad Nisou

Nedílnou součástí prohlášení o vlastnostech je technický list.
Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost dodavatele uvedeného v bodě (4).
