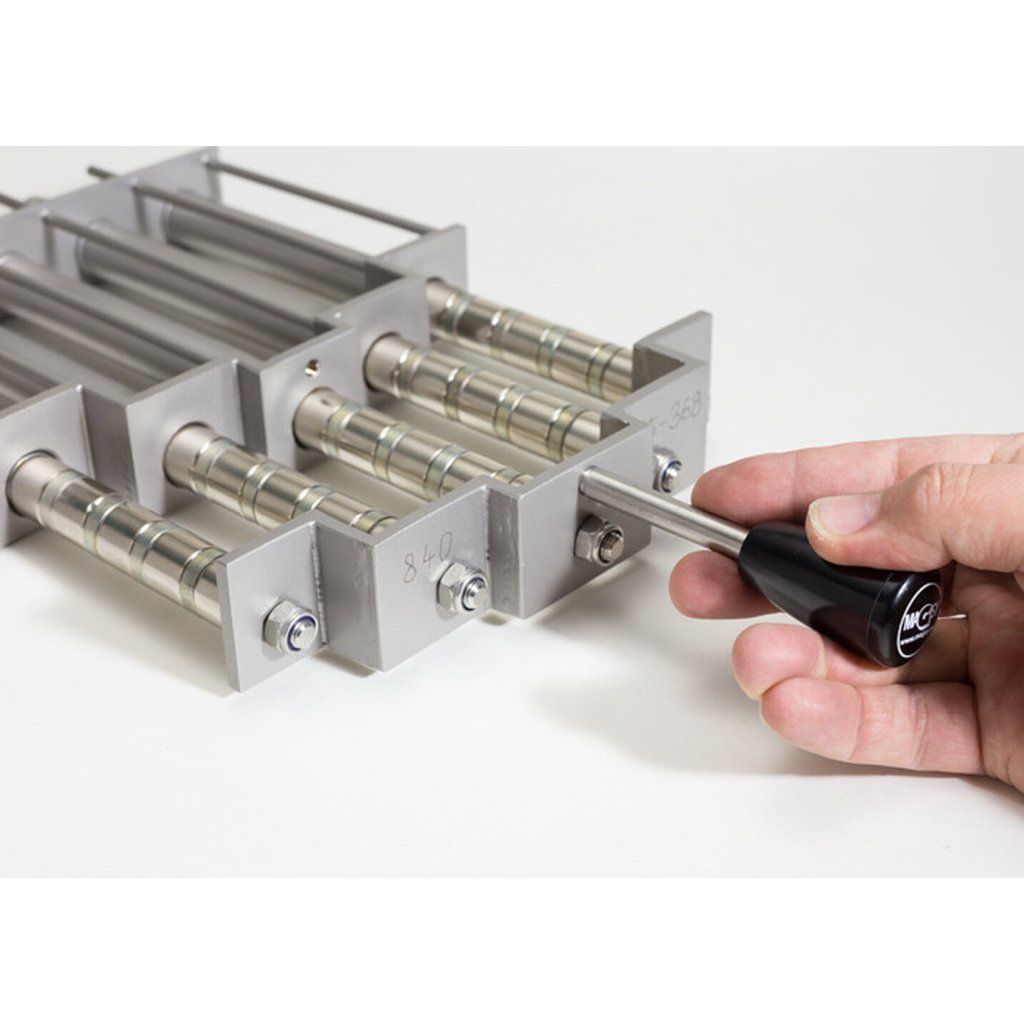

Magnet do násypky vstřikolisu (teplotní odolnost do 120 °C) pr. 200 mm

Magnet do násypky (někdy také nazývaný jako magnetický rošt) je určený výhradně pro průmyslové použití, zajistí dokonalé vyčištění vašich suchých směsí od feromagnetických nečistot (pojmem feromagnetické nečistoty myslíme plně magnetické kovy jako železo, nikl, kobalt a slitiny obsahující železo nikoliv paramagnetické, velmi jemně magnetické materiály). Je určen k použití do kruhových násypek tak, aby kopíroval dokonale vstup do navazujícího technologického zařízení.

Pro správnou funkci musí být přečišťované směsi (materiál, který sypete přes magnetický rošt):

·         homogenní,

·         suché s dobrými sypnými vlastnostmi, aby nedocházelo k jeho ucpání (zahlcení), viz. dále.

Magnet do násypky (magnetický rošt) je vhodný k použití pouze do nekontinuálních provozů (v průběhu jeho ručního čištění je nutno zastavit tok přečišťovaného materiálu). Instaluje se pouze do svislých násypek, trubice musí být vodorovně (v případě, že není možná svislá instalace nepoužívejte tento výrobek a kontaktujte nás pro vytipování jiného magnetu do násypky nebo jiného magnetického separátoru, případně k potvrzení vhodnosti jeho použití) např. v potravinářském, chemickém, plastikářském průmyslu, v zemědělství, v průmyslu zpracování odpadů v oblasti výroby stavebních hmot viz. výpis vhodných materiálů níže.

Magnet do násypky se používá jako předstupeň pro ochranu technologií tak, aby se kovové feromagnetické nečistoty nedostaly do zařízení, která by mohly poškodit, například nože mlýnů, drtičů, trysky regranulačních a granulačních linek, trysky vstřikolisů, vytlačovací stolice, lisovací stolice, šrotovací zařízení, jemná síta, keramické lisovací stolice, sklářské lisy atd. Všude, kde se před technologií shromažďuje materiál v násypce. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se rošt umisťuje na konec výrobního procesu těsně před balení, expedici, aby nedošlo již k žádné kontaminaci kovovým feromagnetickým materiálem během dalších operací ve výrobním závodě (například při ručním balení výrobků přes pomocné násypky). V tomto případě se předpokládá okamžité uzavření přečišťovaného materiálu do uzavíratelných obalů nebo do jiných, uzavíratelných nádob. Díky skvěle sestavenému magnetickému obvodu a prosypovému labyrintu, který vytváří rozhrnovací kruhová ocel, dochází k vysokému záchytu feromagnetických nečistot (čtěte prosím detailně níže popis, jaké feromagnetické kovové nečistoty může tento magnetický rošt zachytit).

Zrnitost (frakce, velikost) přečišťovaného materiálu může být maximálně do průměru 3 mm (3x3x3 mm), pravidelného tvaru, materiál musí být dobře sypný, suchý, nelepivý a bez hrudek, aby nedocházelo k zahlcování (ucpání) magnetického roštu materiálem. Musí mít nízký obsah vlhkosti a minimální adhezivitu mezi částicemi i povrchy. Při samovolném sypání nemá vlastnosti se klenbovat (shlukovat se do jednolitých celků), samovolně se zadržovat a bránit tak volnému sypání se přes tento magnet do násypky. Příkladem takových materiálů (které se špatně sypou) mohou být materiály vlhké, mastné, ale také i materiály na první pohled suché, zdánlivě vypadající jako dobře sypné ovšem jejich přirozená vlastnost je, že se špatně sypou. Takovým zástupcem je například hladká, velmi jemně namletá mouka nebo různé, velmi jemně namleté škroby. Materiály, které doporučujeme a jsou podle našeho odborného názoru a zkušeností vhodné k přesypávání (přečišťování) přes tento magnet do násypky (magnetický rošt) uvádíme níže (upozorňujeme na výše uvedenou maximální přípustnou frakci/zrnitost). V případě, že materiál, z kterého požadujete separovat kovové feromagnetické nečistoty (materiál k přečišťování) nenaleznete ve výpisu níže, nepoužívejte tento výrobek a kontaktujte nás pro bližší upřesnění a případné doporučení jiného magnetického separátoru/roštu nebo odsouhlasení, že tento typ je vhodný i na použití pro magnetickou separaci z vašeho materiálu.

Výpis vhodných materiálů pro magnetickou separaci pomocí magnetického roštu:

- cukr krystal

- cukr moučka (zde pozor na zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně rozmístit po celé ploše roštu)

- cereálie, různé druhy

- čočka (v případě častého používání pro velké množství čočky hrozí abraze, upozorňujeme na případné rychlejší opotřebení krycích trubic)

- drcené kakaové boby

- drcené PET láhve (zde pozor na zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně rozmístit po celé ploše roštu, spíše vhodné pro menší kapacitní množství)

- gumárenský regranulát

- gumová drť

- chilli semínka

- krmiva pro zvířata, dobře sypná, charakterově podobná mouce až do hrubších frakcí ovšem max. zrnitost 3 mm (nesmí být abrazivní)

- kokosová mouka

- kakao

- mouka (zde pozor na zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně rozmístit po celé ploše)

- mák (pouze semínka máku ne celé makovice)

- mletá kukuřice

- masokostní moučka

- matcha prášek

- puding (hrozí klenbování a ucpání materiálem, sypejte pomalu a rovnoměrně po celé ploše)

- plastový granulát a regranulát

- plastová drť (dobře podrcená bez zbytkových vláken)

- popel (ne žhavý ale schlazený na pracovní teplotu magnetického roštu)

- potravinářské sypké neabrazivních směsi

- sušené mléko

- sušená čokoláda

- sušený kokos

- sušené bylinky

- sušené koření (jemně mleté nebo velmi jemně nadrcené)

- sušené instantní polévky

- sušená syrovátka (zde pozor na zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně rozmístit po celé ploše)

- sezamová semínka

- sklovina neboli skelná hmota (upozorňujeme na zvýšenou abrazi a zvýšené riziko prodření krycích trubic)

- sůl (upozorňujeme na případnou menší životnost z důvodu použitého materiálu, záleží na četnosti používání)

- sypké škroby např. kukuřičný

- stavební hmoty (dobře sypné a neabrazivní)

- tapiokové perly

Opětovně zdůrazňujeme, že materiály musí být suché, dobře sypné (nesmí mít vlastnosti se klenbovat), neabrazivní v maximální pravidelné granulometrii do průměru 3 mm (3x3x3 mm). Kapacita prostupnosti se liší v závislosti na materiálu, ze kterého požadujete feromagnetické nečistoty separovat, nelze jednoznačně určit, liší se pro každý typ materiálu. V případě, že si nejste jisti prostupností, kapacitním průchodem, nepoužívejte tento magnet do násypky, kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.

Upozorňujeme, že síla stěny krycí trubice je velmi malá z důvodu docílení vysoké magnetické indukce (magnetické síly) a odtrhové síly na jejím povrchu. Proto prosím zvažte i výšku, ze které budete materiál na magnet do násypky sypat (výška dopadu). Výška, ze které se materiál sype na magnet do násypky nesmí přesáhnout 1 m. Toto je ovšem individuální pro každý typ materiálu. Nelze přesně určit a předepsat, který materiál se má z jaké výšky sypat. V případě sypání z velké výšky může dojít k prohnutí nebo k proražení krycích trubic a k poškození celého výrobku. V případě, že výška, ze které se bude Váš materiál sypat na magnet do násypky je vyšší než 1 m, nepoužívejte tento výrobek a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.

Tento magnet do násypky vychytává (separuje) kovové feromagnetické částice od velikosti 1 µm a menší (charakterově feromagnetický, nezměřitelný, magnetický prach) až do velikosti pr. 3 mm (3x3x3 mm), což je maximální frakce (velikost) materiálu, která může na magnet do násypky dopadávat a která může být přes něho přesypávána. V ojedinělých případech může tento magnet do násypky zachytit i větší kovové předměty až do velikosti pr. 5 mm (5x5x5 mm). Předpokládá se ale nahodilý výskyt těchto nečistot max. do 1% z celkové hodinové kapacity prosypávaného materiálu (předpokládá se pravidelné čištění magnetického roštu od feromagnetických nečistot, tímto není myšleno, že celé 1% větších, feromagnetických nečistot může zůstat na magnetu do násypky po celou dobu sypání hodinové kapacity sypaného materiálu). Obsah těchto větších feromagnetických nečistot nesmí být vyšší. V případě, že je výskyt těchto větších feromagnetických nečistot ve vašem materiálu vyšší, nepoužívejte tento magnet do násypky a obraťte se na naše obchodně-technické oddělení k poskytnutí odborného poradenství.

Na magnet do násypky nesmí dopadat větší předměty než uvádíme (max. průměr 3 mm, 3x3x3 mm) vyjma feromagnetických nečistot, které popisujeme výše v nahodilém množství. V případě, že se obáváte přítomnosti i větších feromagnetických nebo jiných nečistot, příměsí, je potřeba předřadit síto o velikosti ok max. 3 mm, aby byly tyto větší, nežádoucí předměty zachyceny již před vstupem na magnet do násypky (po instalaci síta je potřeba zvážit snížení kapacitního zatížení, prostupnosti, magnetu do násypky). Síto není součástí dodávky magnetu do násypky. Upozorňujeme také na možnost, že Váš materiál může obsahovat velké množství jemných kovových nečistot (velmi jemný kovový magnetický prach o velikosti menší než 1 µm), které mohou tzv. obalit magnetické trubice a zneprůchodnit magnet do násypky (jemné magnetické částice na sebe nabalují i přesýpaný materiál a zahltí celý systém). Současně s tím dojde k tomu, že se velmi sníží magnetická síla/účinnost magnetu do násypky. V případě, že se Vám magnetické trubice ihned po spuštění průchodu materiálu přes magnet do násypky obalí a celé „schovají" do železného prachu toto není vadou magnetu do násypky, ale je potřeba posílit magnetickou separaci dalším magnetickým separátorem nebo častěji čistit magnet do násypky, váš materiál obsahuje pravděpodobně velmi velké množství feromagnetických částic.

Jestliže nejste schopni zajistit:

- nepřítomnost větších částic ve vašem materiálu než průměr 3 mm (3x3x3 mm)

- množství menší než 1% větších feromagnetických částic (do 5 mm) v hodinové kapacitě

- minimální výskyt kovového jemného prachu ve vašem materiálu

nepoužívejte tento magnetický rošt a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.

Magnet do násypky je konstruován tak, aby zachytil co nejvíce kovových feromagnetických nečistot. Vše ovšem záleží na množství těchto feromagnetických nečistot, které se ve vašem materiálu vyskytuje. Není možné závazně garantovat vychytání všech feromagnetických nečistot. Vždy je potřeba zvážit konkrétní technologii a kapacity. V případě nutnosti je třeba předřadit či doplnit další typy magnetické separace/magnetických roštů/magnetů do násypky. Nespoléhejte se prosím pouze na tento jeden magnet do násypky. V případě, že si nejste jisti, tento typ magnetu do násypky nepoužívejte a obraťte se kdykoliv na naše odborníky v oblasti magnetické separace.

Jestliže magnet do násypky umisťujete do vlastní konstrukce (krabice, násypka, skluz...) upozorňujeme, že takové konstrukce nesmí být vyrobeny z kovového (magnetického) materiálu. Hrozí nebezpečí úrazu a výrazné snížení magnetické síly. Všechny konstrukce, do kterých je magnet do násypky umisťován musejí být vyrobeny z nemagnetických materiálů. Minimální vzdálenost kovových (magnetických) konstrukcí od magnetu do násypky je 200 mm.

Magnet do násypky nepoužívejte k separaci nerezavějící oceli (obecně nazývané jako nerez), ani v případě, že se jeví jako magnetická/paramagnetická (takové jsou například po průchodu různými drtiči nebo po jiných formách deformací, stejně tak mohu být tyto paramagnetické nerezi použity na výrobu různých sít).

Magnet do násypky není určen ani k magnetické separaci barevných nemagnetických kovů ani k magnetické separaci dílců nebo jejich částí, které feromagnetické kovy obsahují (např. plastové díly se zalisovanými zbytky kovových částí, drcené okenní rámy se zbytky kovových lišt, dřevěné pelety se zalisovanými jemnými drátky...). V případě, že potřebujete separovat (oddělovat) i takové feromagnetické nečistoty, tento magnet do násypky nepoužívejte a obraťte se na naše odborníky v oblasti magnetické separace, kteří Vám poradí, který jiný magnetický separátor použít případně o jaký typ doplnit Vaši separační sestavu.

Upozorňujeme, že v průběhu čištění magnetu do násypky není možné používat tlakovou vodu ani magnetická jádra namáčet. Může se používat pouze suchý hadr k očištění nebo dobře vysušený tlakový vzduch k ofoukání zbytkových kovových nečistot a separovaného materiálu.

Při čištění magnetu do násypky buďte velmi opatrní, magnetická jádra jsou velmi silná a jejich přichycením ke kovovým předmětům může dojít k poranění přiskřípnutím, tlakovým scvaknutím. Nepokládejte na nic magnetického (stoly, ponky, schodnice, podlahy...).

Tento magnet do násypky není určen pro použití v žádném prostředí, které je klasifikováno jako prostředí s nebezpečím výbuchu (ATEX).

Magnet do násypky slouží pouze k vnitřnímu použití. Neinstalujte ve venkovním prostředí.

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem se sondou o tloušťce 0,75 mm v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Jako potvrzení o měření a garanci naměřených hodnot vystavujeme a součástí dodávky každého kusu magnetického separátoru je originální měřící protokol vystavený právě pro Váš konkrétní magnet do násypky (na protokolu uvádíme skladové a výrobní číslo).

Pracovní teplota:

od -20 °C do +120 °C (od -4 °F do +248 °F)

Magnet do násypky je osazen magnety s teplotní odolností 120 °C. Je ho tedy možné využít až při této maximální pracovní teplotě. Upozorňujeme na to, že v takovém případě se zahřeje celá konstrukce magnetu do násypky na tak vysokou teplotu. V tomto případě není možné s magnetem do násypky manipulovat v obyčejných pracovních rukavicích, ale je potřeba používat termoodolné rukavice.

Překročení provozní teploty je v určitých případech možné, avšak je důležité si uvědomit, že to může vést k narušení funkcionality zařízení nebo zkrácení jeho životnosti. V takovém případě je nezbytná konzultace s výrobcem pro upřesnění, do jaké míry lze zařízení vystavit vyšším teplotám bez poškození a zachování bezpečného provozu.

UPOZORNĚNÍ:

Výsledná odtrhová síla a magnetická indukce závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, tloušťce měřící sondy, znečištění povrchů, povrchové úpravě etalonu atd. Uváděné hodnoty odtrhové síly a magnetické indukce byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku, výsledky měření. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu. Pro zjištění přesné hodnoty magnetické indukce a odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených v obchodních podmínkách a zakoupit jiný typ magnetického separátoru. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
