MAGSY · Klenutá dna · KÓD 13006
Klenuté dno Ø 104 mm pro zakončení vlastní sestavy

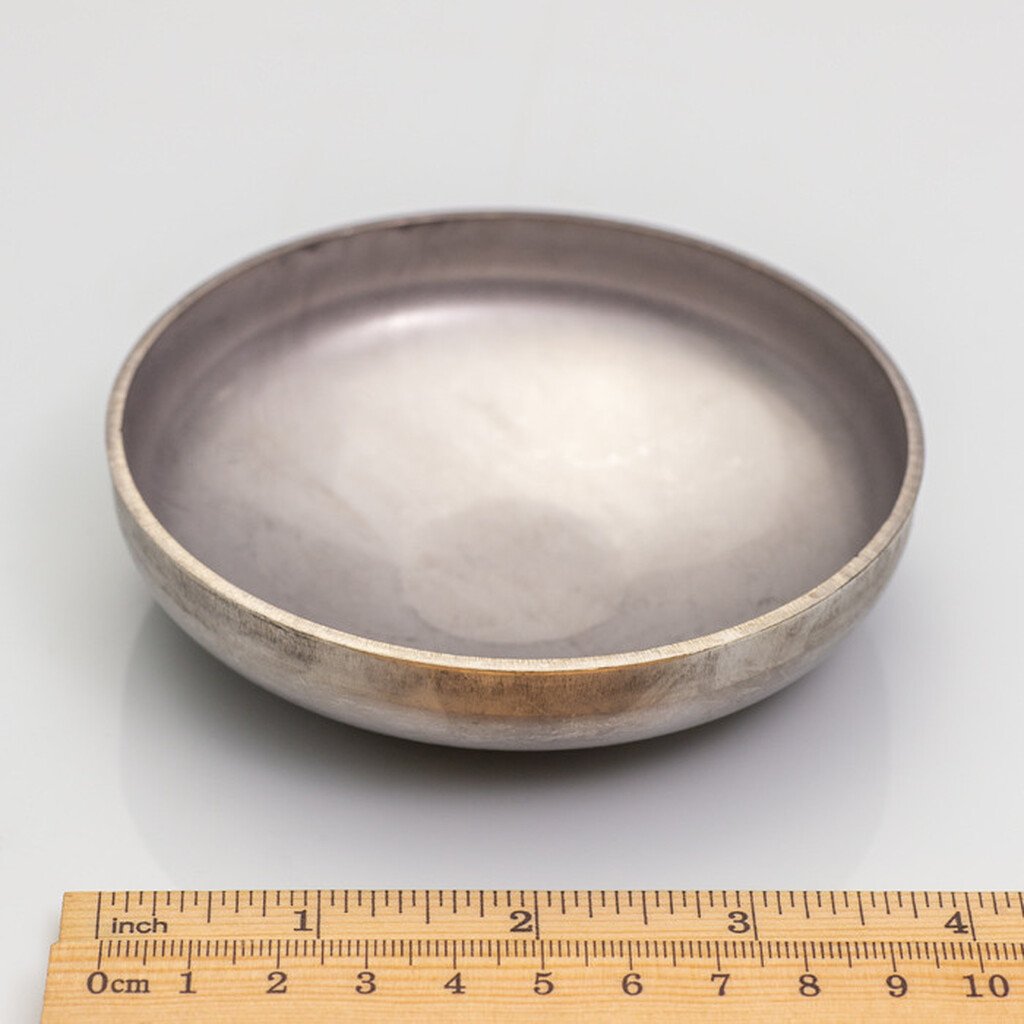

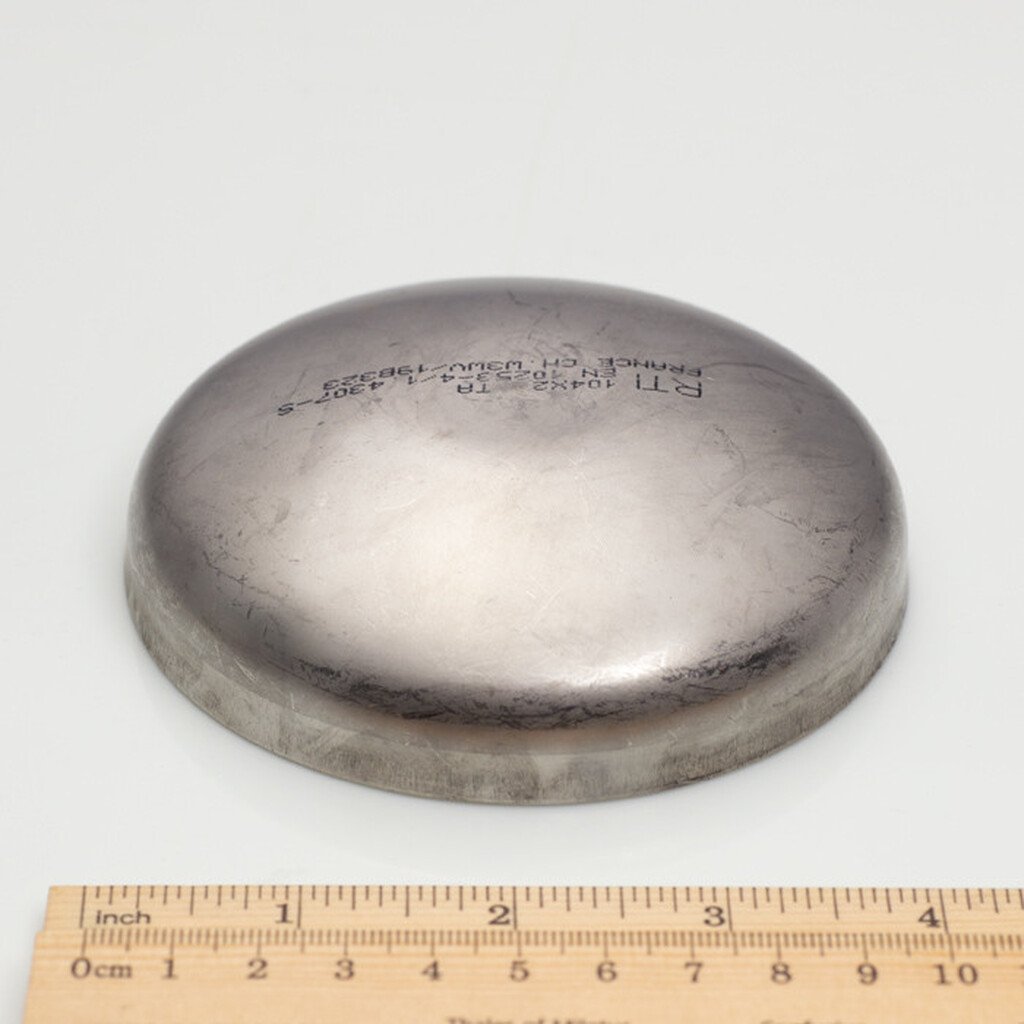

Klenutý díl má průměr 104 mm a tloušťku stěny 2 mm. Je vyroben z nerezové oceli 1.4301. Slouží jako polotovar pro uzavření nebo zakončení kruhového tělesa podle konstrukčního návrhu.
Ø 104 mmPrůměr
2 mmTloušťka stěny
KlenutéProvedení
1.4301Jakost
Kde výrobek můžete využít
- Zakončení kruhových těles
Pro sestavy, ve kterých potřebujete použít klenutý koncový díl odpovídajícího průměru.
- Výroba nádob podle návrhu
Pro kompletaci nádoby po ověření rozměrů, materiálu a požadavků na její provoz.
- Opravy a zakázkové díly
Jako výchozí díl při opravě nebo výrobě sestavy, která má odpovídající tvar napojení.
Ověřte návaznost na okolní díly
Před objednáním porovnejte průměr 104 mm, stěnu 2 mm a tvar dna s navazujícím tělesem. Způsob připojení i vhodnost pro provozní médium, teplotu nebo tlak musí vycházet z návrhu celé sestavy.
Časté otázky k tomuto výrobku
Je to ploché víko?
Ne. Výrobek má klenutý tvar. Při návrhu je potřeba zohlednit i jeho prostorový profil.
Znamená uvedený rozměr i povolený pracovní tlak?
Ne. Rozměr a tloušťka stěny samy o sobě neurčují pracovní tlak. Ten je nutné posoudit spolu s materiálem, spoji a konstrukcí celé nádoby.
Označení výrobku
Klenuté dno průměr. 104x2 mm - 1.4301
Technické parametry
Kód 13006
| Parametr | Hodnota |
|---|
