Magnetická testovací tyč průměr 26 mm (12.400 Gs, 102 N)
Magnetická testovací tyč o průměru 26 mm slouží ke kontrole a testování přítomnosti kovových a magnetických nečistot na vybraném materiále. Lze použít do suchých směsí i tekutých látek. Uvnitř se nachází magnetické jádro se silnými NdFeB magnety s dostatečným výkonem pro testování magnetických nečistot. Pomocí krouživých pohyb lze otestovat, zda materiál obsahuje magnetické nečistoty. Ty se zachytávají na funkční polovině tyče. Pro jejich následné odstranění stačí zatáhnout za madlo a nečistoty automaticky odpadnou z povrchu tyče. Nemusíte nic zdlouhavě ručně čistit.

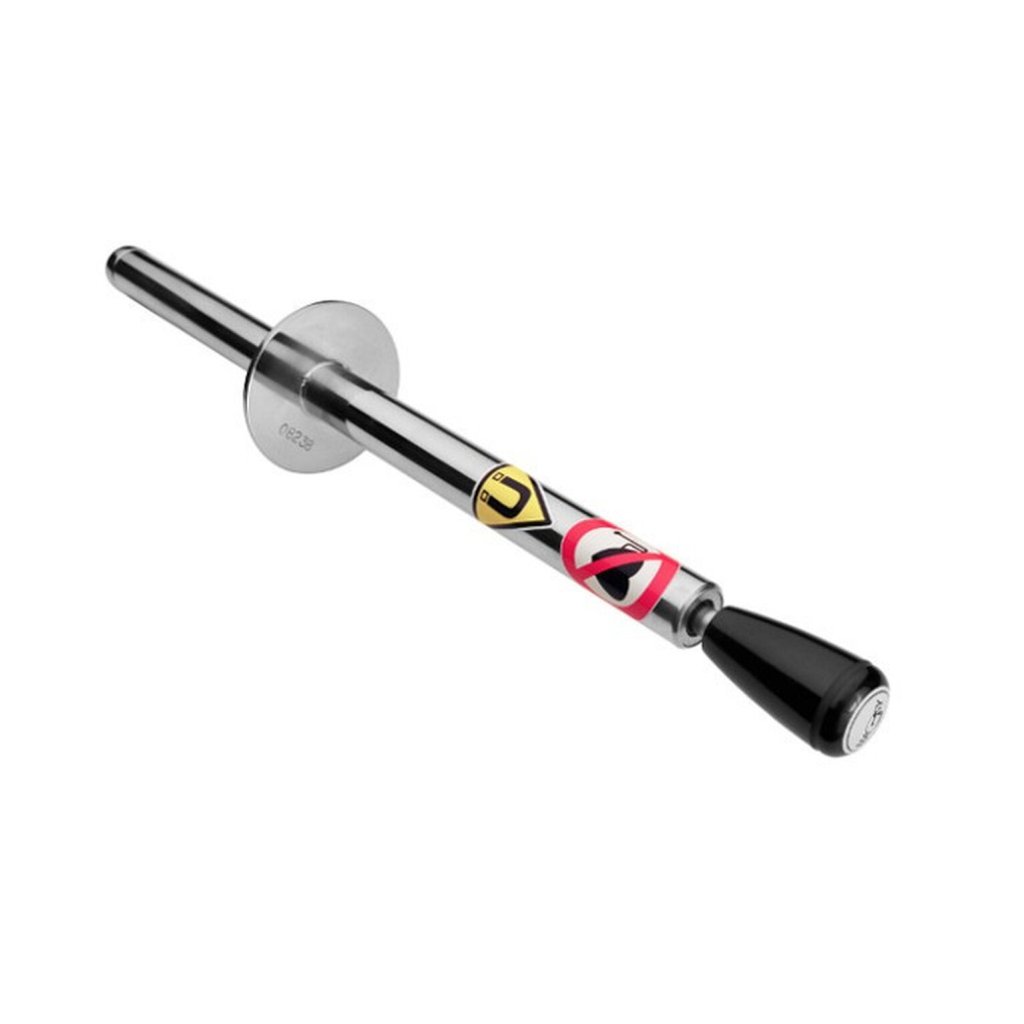

Takto naše magnetická testovací magnetická tyč vypadá
Testovací magnetická tyč je vyrobena z nerezové oceli dle norem DIN 1.4301 /AISI 304 / ČSN 17240 s leštěnou povrchovou úpravou. Její hmotnost činí 1,1 kg. Průměr magnetické části je 26 mm a délka 150 mm. Magnetická testovací tyč je vybavena neodymovými magnety o odtrhové síle 102 N.
Postup měření magnetické síly
Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.
Postup měření odtrhové síly
Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.
Pro vaši informaci 10 N = cca 1 kg.
Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
Hlavní výhody
Testovací tyč je vybavena magnetickým jádrem s neodymovými magnety. Jádro je uzavřeno v tyči a lze posunout směrem nahoru a dolů dle potřeby. Vnější část tyče je vyrobena z nerezové oceli (v jakosti 1.4301/ AISI 304 – lze použít v potravinářství) s povrchovou úpravou leštěním. Madlo magnetické tyče je vyrobené z tvrdého plastu pro snadnou manipulaci. Standardně lze testovací tyč použít v tepelných podmínkách až do maximální výše 80 °C. Teplotu nedoporučujeme překračovat, mohlo by dojít k postupnému odmagnetizování.
Doplňkové parametry
| Kategorie: | Průmyslové magnety |
|---|---|
| EAN: | 8595133919531 |
| Délka magnetické plochy (mm): | 150 mm |
| Hmotnost (kg): | 1,1 |
| Magnetická indukce (Gs): | 12.400 Gs |
| Materiál: | nerezová ocel DIN 1.4301 /AISI 304 / ČSN 17240 |
| Odtrhová síla (N): | 102 N |
| Povrchová úprava: | Leštění, hodnota Ra menší než 0,1 µm |
| Průměr tyče (mm): | 26 mm |
| Teplotní odolnost (°C): | Nový |
| Typ magnetu: | Neodym (NdFeB) |
| Vhodné do potravinářství: | ANO |
